Как правильно собрать электрощиток своими руками?

Решили самостоятельно подключить квартиру к электросети? Мы расскажем, как собрать и подключить электрощиток, чтобы все работало правильно.

Как правильно собрать электрощиток своими руками?

Электрощиток — это отправная точка квартирной проводки, поэтому от его сборки зависит правильность подачи электроэнергии. Зная, как он устроен, вы сможете самостоятельно его подключить. И даже если вы не планируете это делать, а собираетесь вызвать электриков, то сможете проверить качество выполненной работы. Мы расскажем, какие приборы необходимы для монтажа электрощитка по типовой схеме и как его можно самостоятельно собрать.

Электрооборудование, которое нужно для щитка

Чтобы собрать электрощиток, потребуются следующие элементы:

  • Ящик. По сути это корпус щитка, в который будут помещены все элементы. Существуют пластиковые и металлические ящики. Мы советуем второй вариант, так как на практике металл служит дольше пластика, и к нему проще будет прикрутить дополнительное оборудование.
  • DIN-рейки. DIN-рейка — это элемент, на который монтируется все оборудование щитка. Сама рейка закрепляется на внутренней стенке щитка. То, сколько потребуется реек, определяется количеством оборудования, такого как автоматы, УЗО и т.д.
  • Вводной автомат. На него заводится питающий кабель. Он обеспечивает защиту всего контура проводки. Вводной автомат должен быть рассчитан на общую нагрузку, собираемую со всех линейных автоматов. Например, если в квартире будут идти две линии с автоматами по 16 А, тогда общий автомат должен выдерживать нагрузку не менее 32 А.
  • Линейные автоматы. Устанавливаются на каждую линию отдельно. Они разрывают цепь при возникновении короткого замыкания на линии или обрыва провода. Каждый линейный автомат должен соответствовать нагрузке. Обычно устанавливаются на автоматы на 16 А или 25 А для розеточной группы и 10 — 16 А для освещения.
  • Счетчик. Ведет учет электроэнергии в квартире. Может быть однофазным или трехфазным, однотарифным или многотарифным.
  • Шины. К соответствующим шинам подключаются рабочие нули, заземление и фазы.
  • УЗО. Устройство защитного отключения предназначено для защиты человека от поражения тока утечки, а также предотвращение пожара в квартире. УЗО может быть, как общим (устанавливается для всего контура проводки), так и групповым (монтируется для определенной группы, например, для освещения).

Количество всех комплектующих будет зависеть от размера квартиры или дома и желаемого количества линий разводки. Для простоты мы приведем схему подключения электрощитка для однокомнатной квартиры.

Собираем электрощиток для однокомнатной квартиры

Предположим в нашей небольшой квартире будет три линии: освещение, розеточная группа и бойлер (его нужно подключать через отдельный автомат). Тогда для сборки щитка нам потребуется следующие элементы:

  • Металлический корпус с DIN-рейками.
  • Вводной автомат на 32 А — 1 шт.
  • Счетчик — 1шт.
  • УЗО на 30 мА — 1 шт.
  • Однополюсные автоматы на 16 А — 3 шт.

PE-шина для подключения нулевого проводника и заземления.

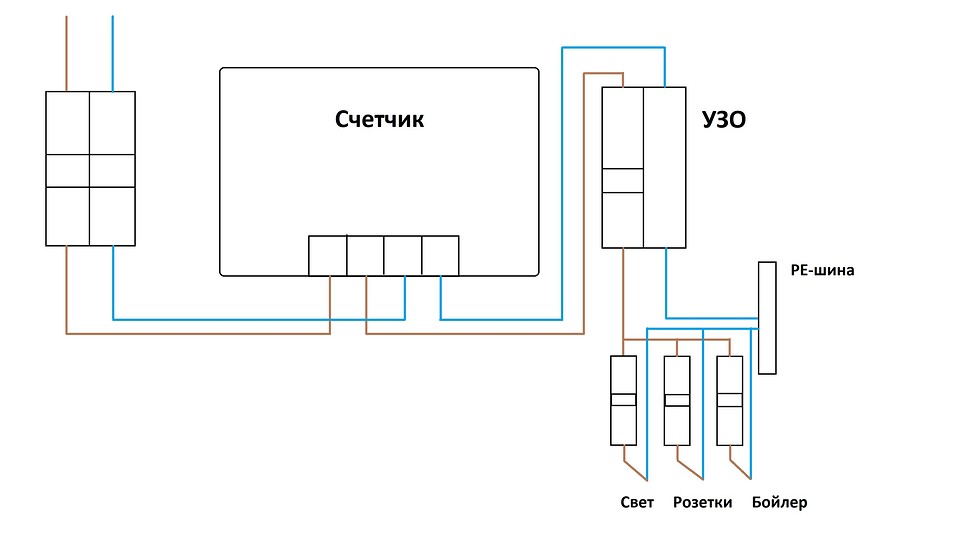

Схема подключения электрощитка будет следующей:

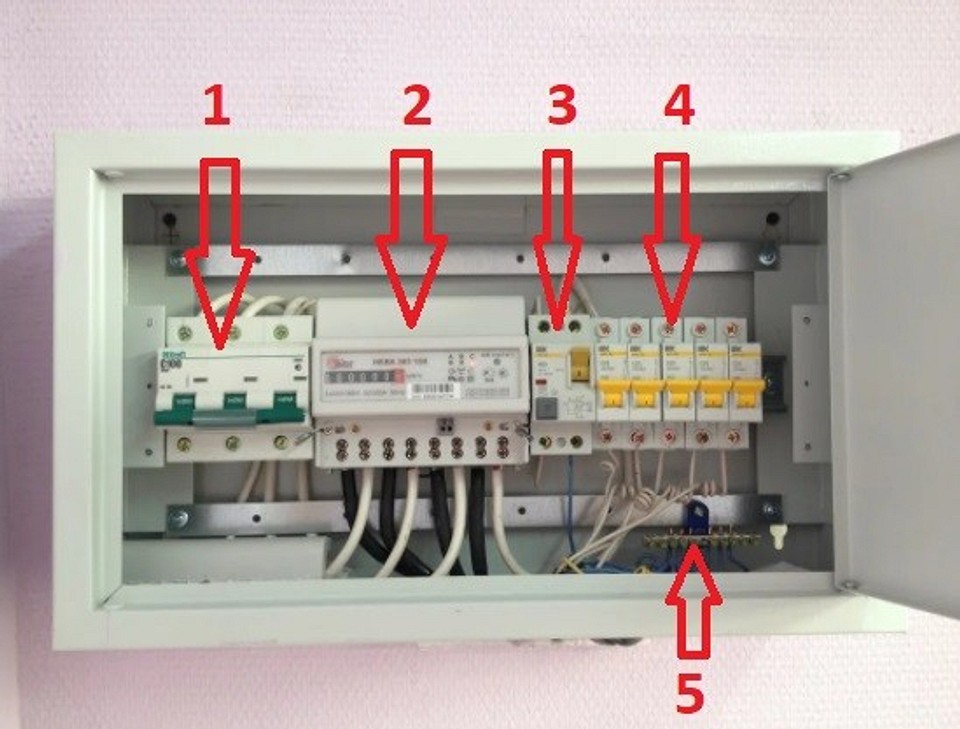

Эта схема подходит для сборки щитка в старых советских постройках, где заземление не было предусмотрено. Однако в принципе заземление берется с шины PE, поэтому его можно провести даже по этой схеме. Ниже на фото показано, как выглядит уже собранный щиток.


Сначала устанавливается вводной автомат (1). После него идет счетчик (2), который дальше раздает фазу на общее УЗО (3). От УЗО фаза идет на групповые автоматы (4). Нули берутся с PE-шины (5).

Для двух и трехкомнатных квартир увеличится количество линейных автоматов, номинал вводного и возможно количество УЗО. Также при большом количестве комплектующих возможно потребуется ящик большего размера.
