Как спаять медные провода с помощью батарейки

Это не пайка в её обычном виде. Углерод выдерживает почти 3600 °C, и при коротком замыкании через мощный источник тока он работает как электрод. Медь плавится в каплю прямо на стыке двух проводов — без флюса и припоя. Такой способ выручает в полевых условиях, когда паяльника под рукой нет, а обычная скрутка не подходит, потому что со временем окисляется и греется.

Как работает пайка медных проводов

Принцип такой же, как у промышленного аппарата дуговой сварки, только в миниатюре. Один провод от источника подключается к графитовому стержню, другой — к скрутке двух медных проводов. Когда стержень касается металла, через дугу проходит ток в десятки ампер. Точка контакта мгновенно нагревается до температуры плавления меди (1085 °C), и обе жилы спекаются в одну каплю.

Графит выдерживает почти втрое больше — около 3600 °C, поэтому сам он не сгорает, только медленно стачивается. Одного стержня из обычной пальчиковой батарейки хватит на сотни сварок. Звучит дико, но реально работает. При этом никакой хитрости и зауми здесь нет — даже не надо знать где «плюс», а где «минус».

Что понадобится для паяния медных скруток:

Графитовый стержень из батарейки форматов D, AA или AAA.
Источник тока на 12 В и выше.
Два толстых провода с крокодилами (сечение от 2,5 мм², чем короче — тем лучше).
Самодельная рукоятка под стержень: подойдёт обмотка медной проволокой и изолентой или зажим в плоскогубцах.
Защитные очки.

Никаких флюсов, припоя, канифоли. Всё работает на чистой механике плюс ток. Также не забывайте про безопасность:

Очки — дуга разгорается до бела, еще могут отлетать искры. Если попадет в глаз, открыть как минимум на неделю не сможете. И это еще самое безобидное, что может случиться.
Перчатки — не обязательно сварочные, рабочие будут в самый раз. Стержень и шов прогреваются до 300–500 °C, так что держать сможете дольше и увереннее.
Не варите на горючей поверхности. Кладите под место сварки металлическую пластину или керамическую плитку.
Провод должен быть обесточен. Если соединяете кусок электропроводки — выключите автомат и проверьте отвёрткой-индикатором, чтобы на нем отсутствовало напряжение.

Где взять графитовый стержень для сварки

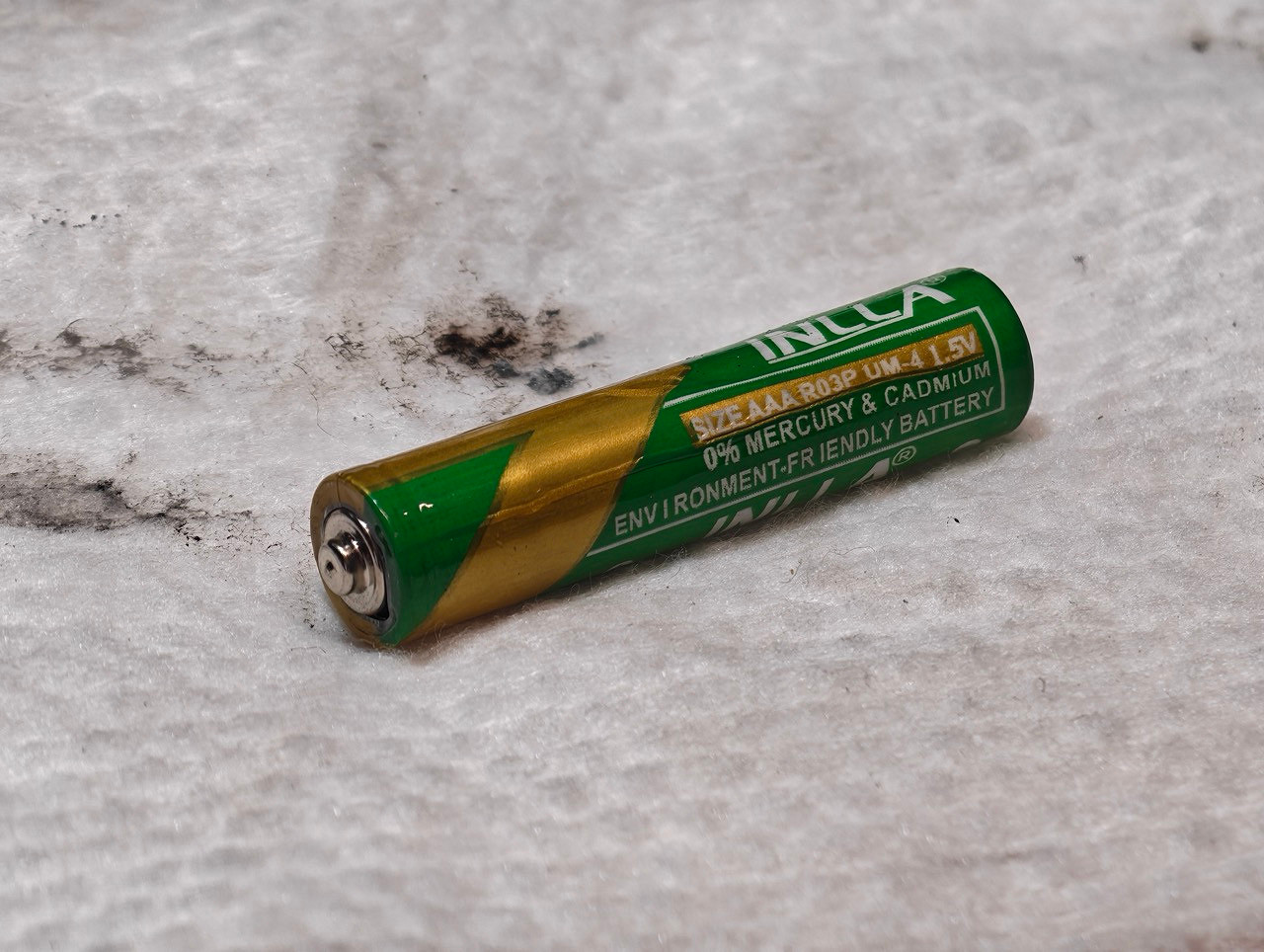

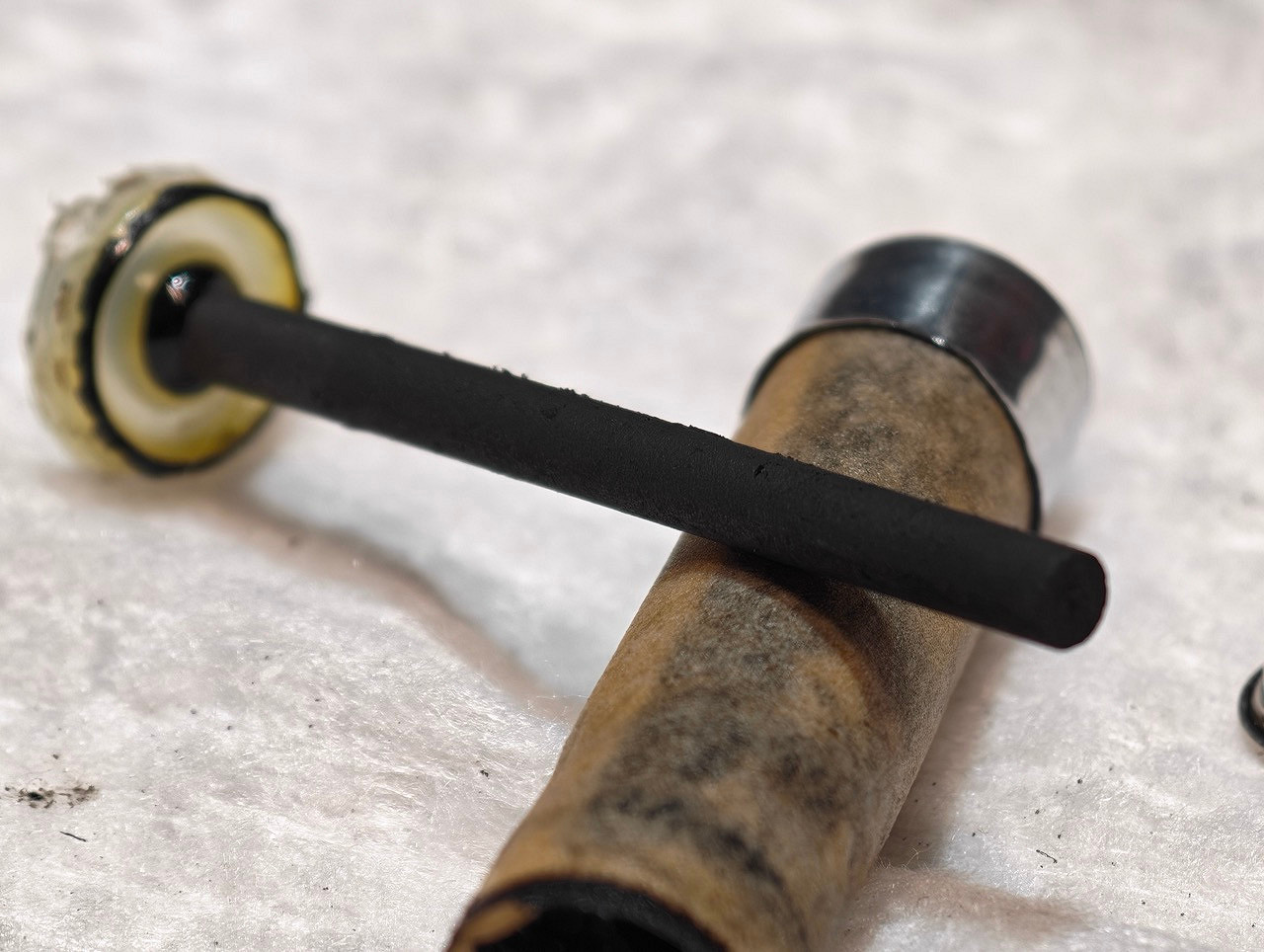

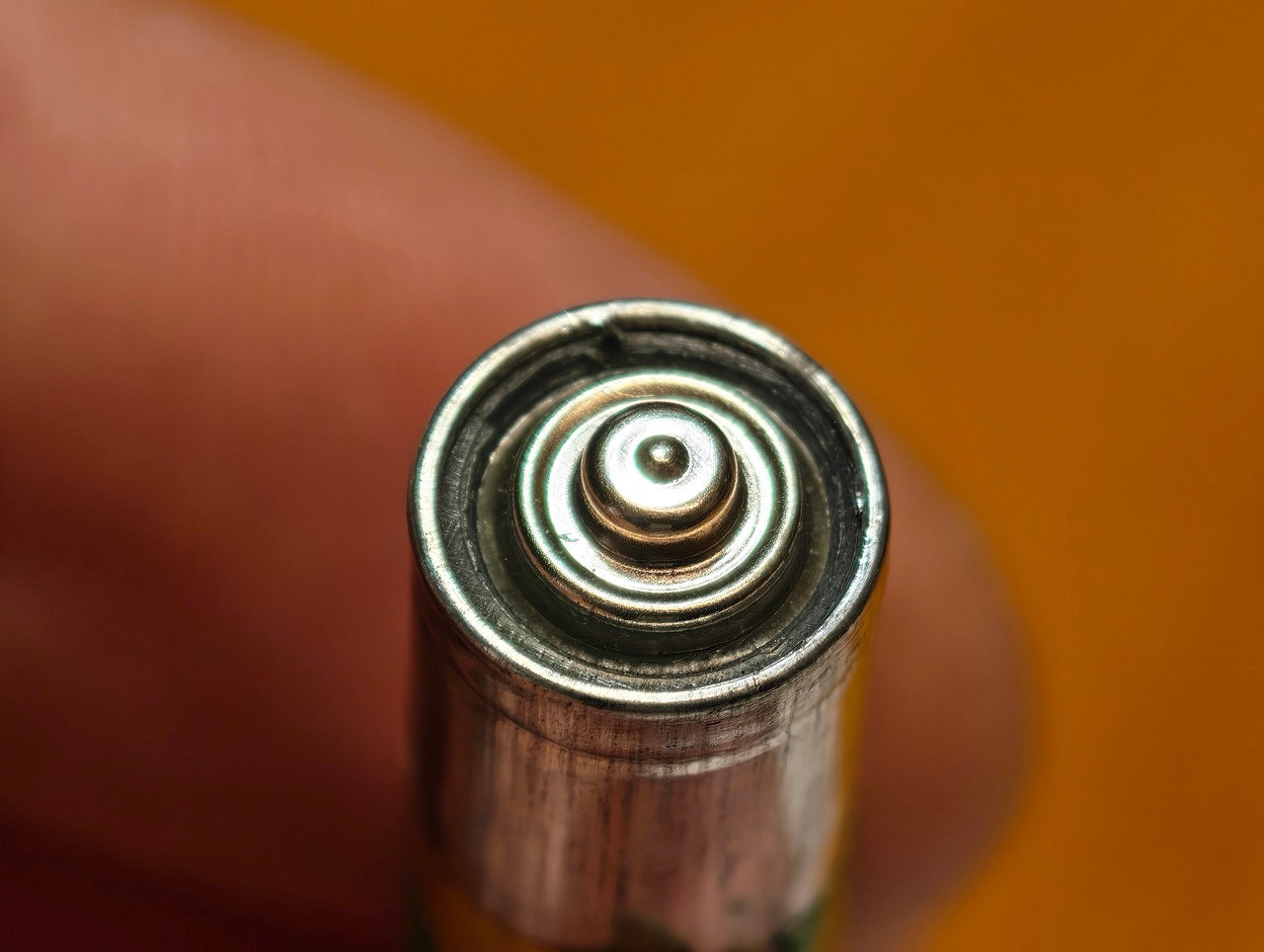

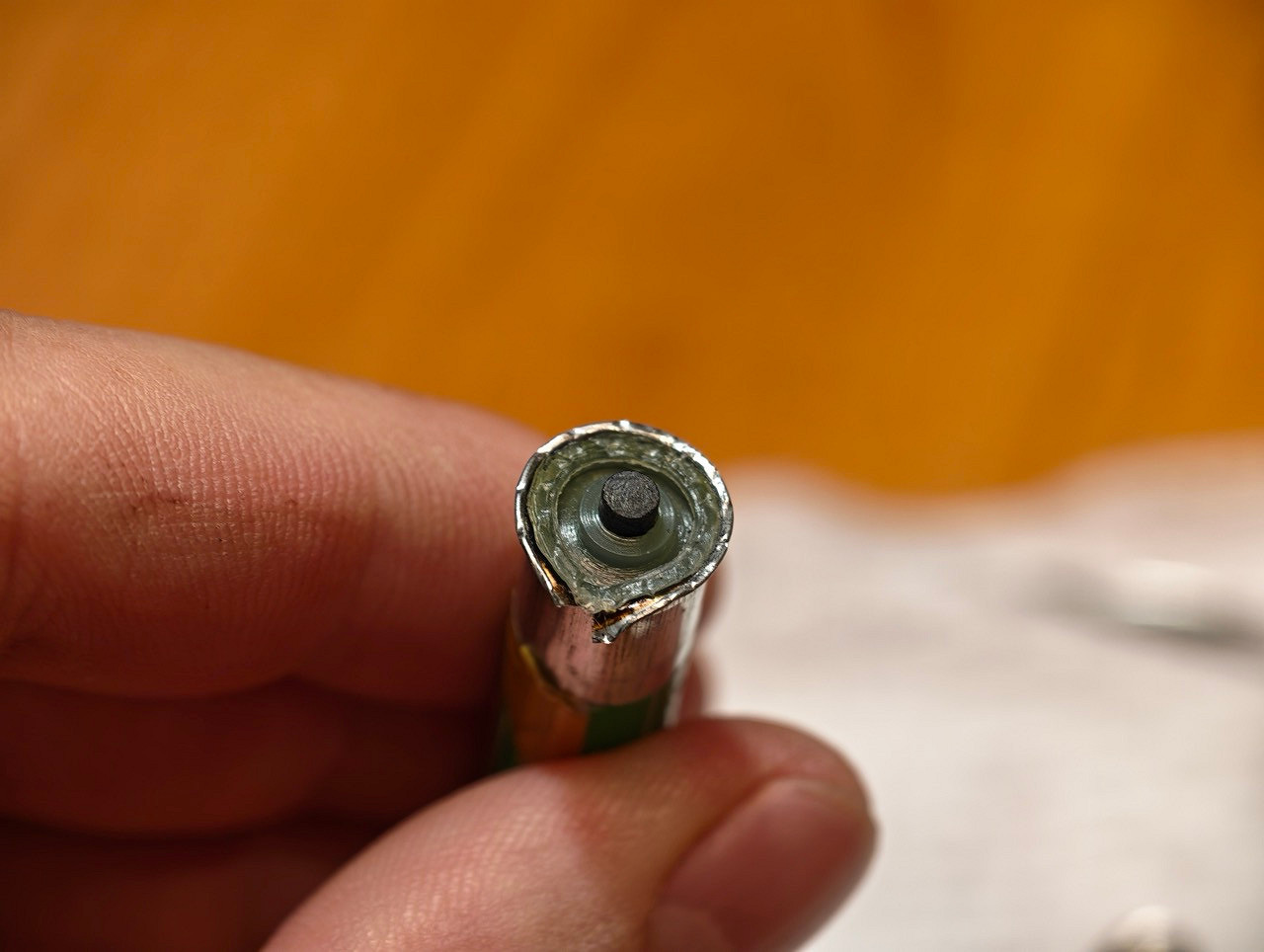

Источники могут быть разные, почти у каждого дома есть как минимум один — солевая батарейка. Сорвите металлическую обкладку, аккуратно вспорите цинковую чашку, и в центре корпуса найдёте плотный чёрный стержень длиной 35–50 мм и диаметром 3–8 мм в зависимости от размера элемента. Это и есть электрод.

Не путайте с алкалиновыми батарейками. Внутри таких нет центрального стержня — там цинковый порошок и паста из диоксида марганца. Если на упаковке написано Alkaline или маркировка начинается с LR — проходим мимо. Нужны именно R6, R03, R20 (без буквы L впереди) — это солевые элементы. Они дешевле, корпус часто матовый, на упаковке указано Carbon-Zinc или Heavy Duty.

Альтернатива — графитовая щётка от старого электромотора (от стартера, болгарки или дрели). Длиннее, удобнее держать в руке. Карандашный грифель тоже работает, но тонковат и крошится после нескольких касаний.

Какой источник тока выбрать

Вообще, источник питания может быть практически любой — главное, чтобы это был постоянный ток с определенной минимальной мощностью. Вот несколько вариантов:

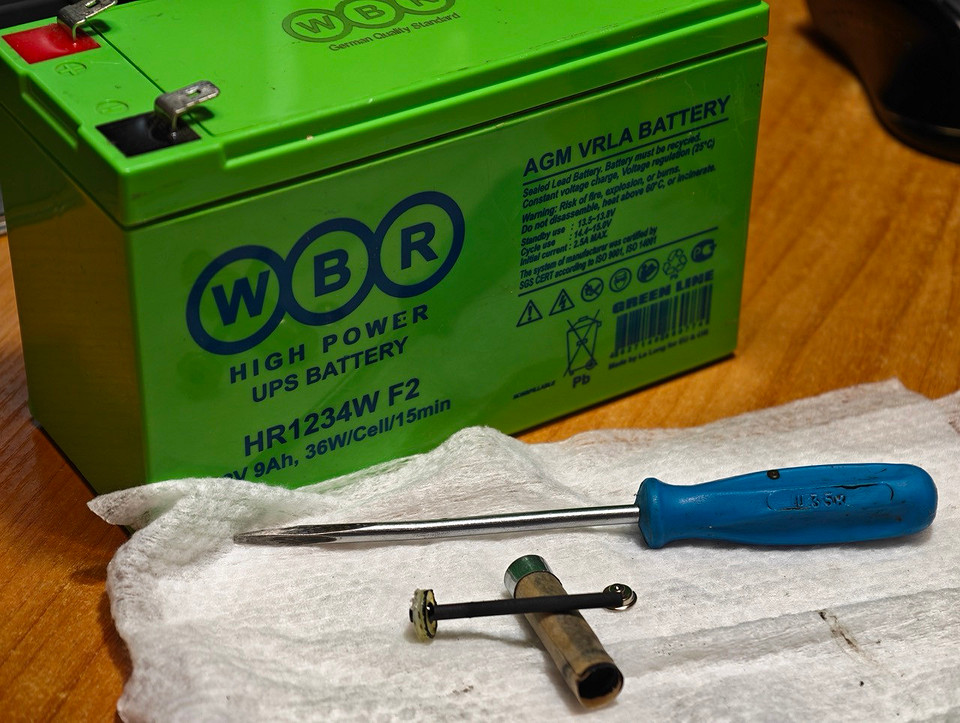

АКБ от ИБП 12 В, 7–9 А*ч. Лучший вариант для дома. В момент дуги выдаёт ток сварки в районе сотни ампер. Полностью заряженной батареи спокойно хватает на десяток точек без заметной просадки напряжения. У нас на тесте была батарейка WBR на 9 А*ч — варит точку примерно за 2–3 секунды.

Автомобильный аккумулятор. Тоже подходит, ток ещё выше — пусковой у легковой батареи 350–600 А, у внедорожника до 800 А. Но коротить такую банку напрямую страшно: вместе с графитом мощно греются и провода, так что надо делать надежные рукоятки и использовать провода с большим сечением.

Сварочный инвертор. Если есть — выставьте рабочий ток в районе 40–60 А (большинство бытовых аппаратов могут работать от 10 А, так что низ есть с запасом). Это самый «культурный» способ, потому что ток стабильный, а все крепления и провода уже с запасом.

Чего точно не использовать: пальчиковые батарейки и кроны, USB-зарядки, повербанки, литиевые батареи от телефона. Тока у таких не хватит даже на лёгкую искру, а Li-ion ещё и опасно — может вспыхнуть.

Кстати, если вам не нужно электрическое соединение, а хочется просто надежно склеить детали, то рассмотрите холодную сварку как альтернативу пайки — там тоже без паяльника, хотя и совсем для других случаев.

Пошаговая инструкция по сварке меди

Процесс сваривания двух медных проводов или проволок максимально прост и понятен — пожалуй, разберется любой человек, даже далекий от темы сварки и пайки. Главное, соблюдать инструкцию.

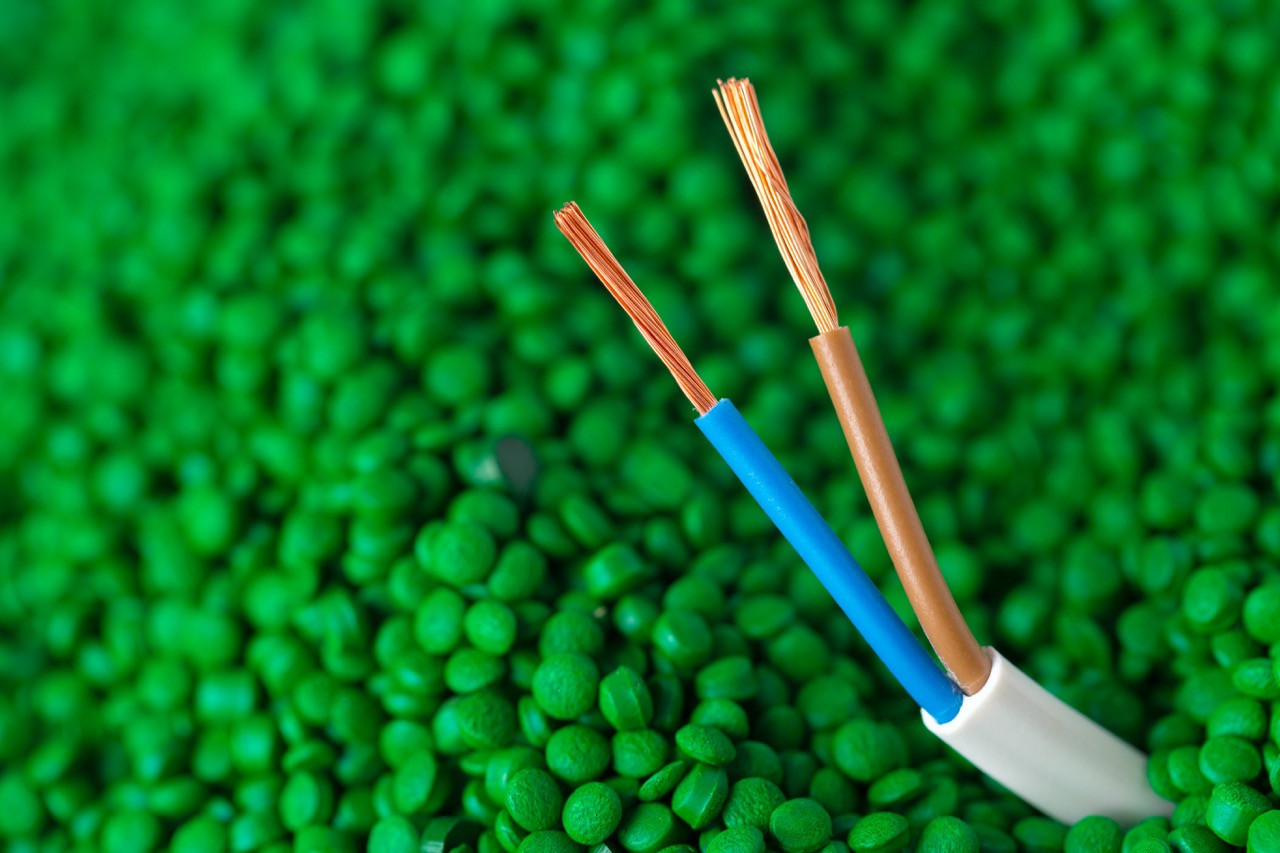

Зачистите концы проводов от изоляции на 1,5–2 см. Если жилы лакированные (медь с эмалью) — обязательно нужно содрать лак ножом или мелкой шкуркой до чистого блеска. Лак не пропускает ток, а еще создает нагар, который мешает пайке.

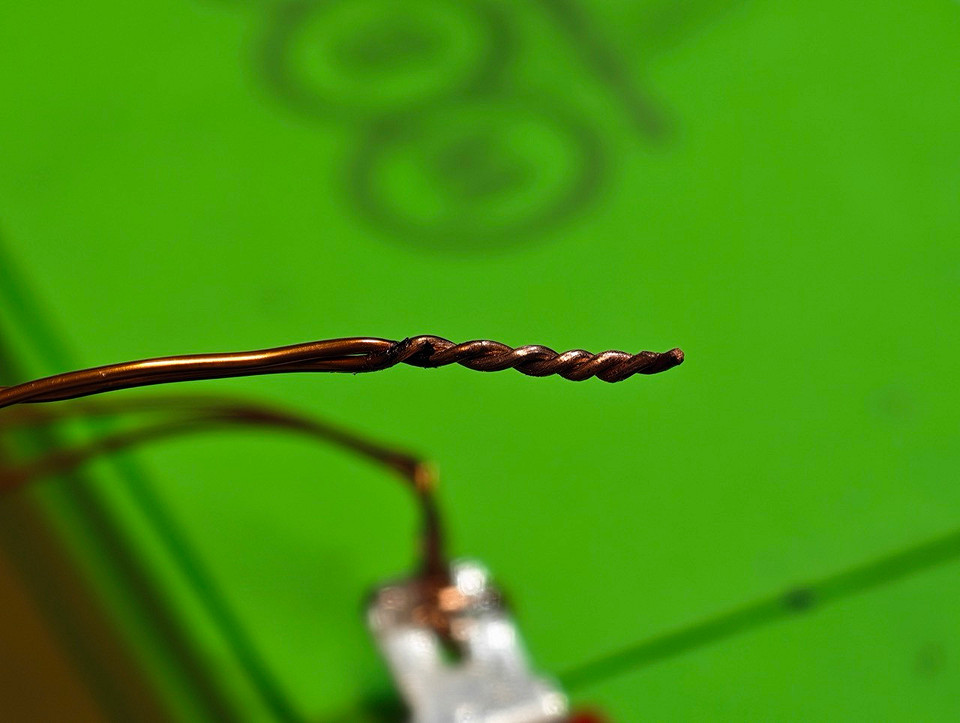

Сделайте плотную скрутку. Два провода — параллельно, скрутить пальцами или плоскогубцами, кончики выровнять.

Подключите крокодилы. Один — к клемме источника, второй конец того же провода — к скрутке. Второй провод с крокодилом — на другую клемму, а его свободный конец через рукоятку — к графитовому стержню.

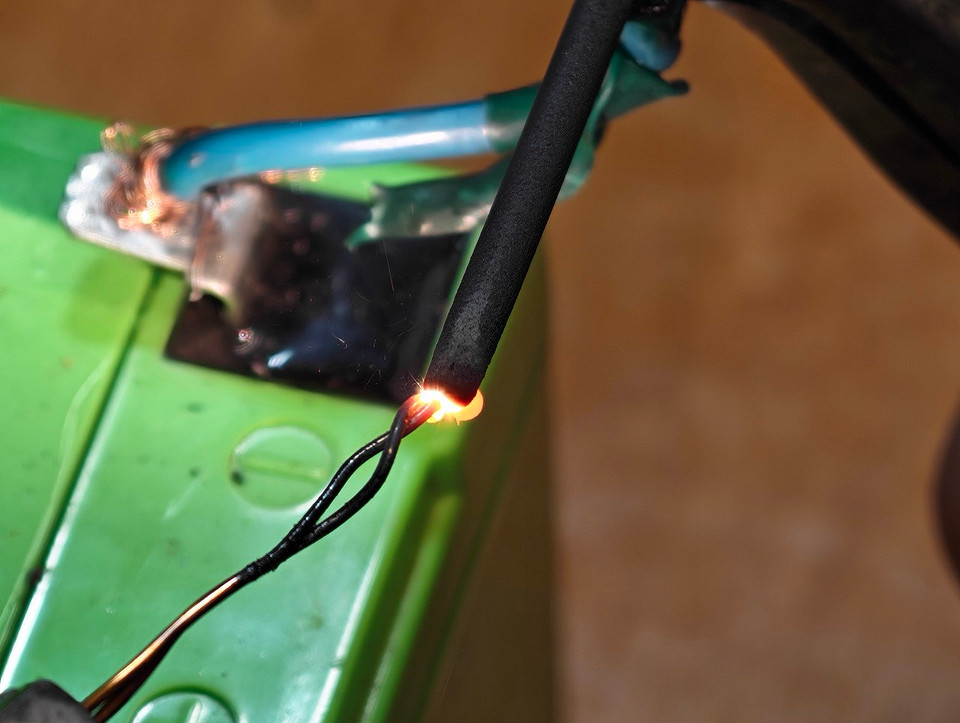

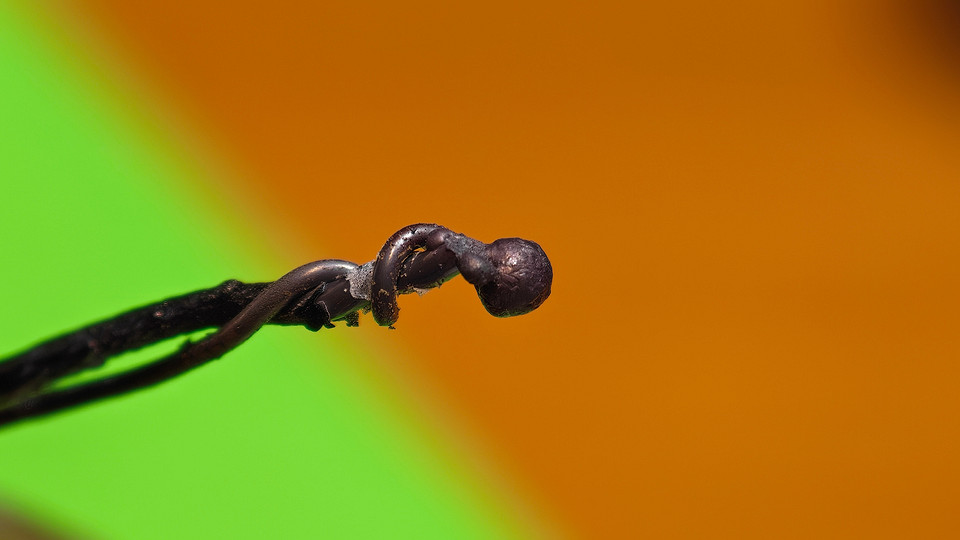

Коснитесь стержнем кончика скрутки. Через мгновение на месте контакта появится яркая искра и красная капля расплавленной меди. Держите контакт 2–3 секунды — до того момента, когда обе жилы сольются в один шарик.

Отведите стержень и дайте капле остыть 5–10 секунд. Не дуйте, не трогайте руками — пористая поверхность даст микротрещины.

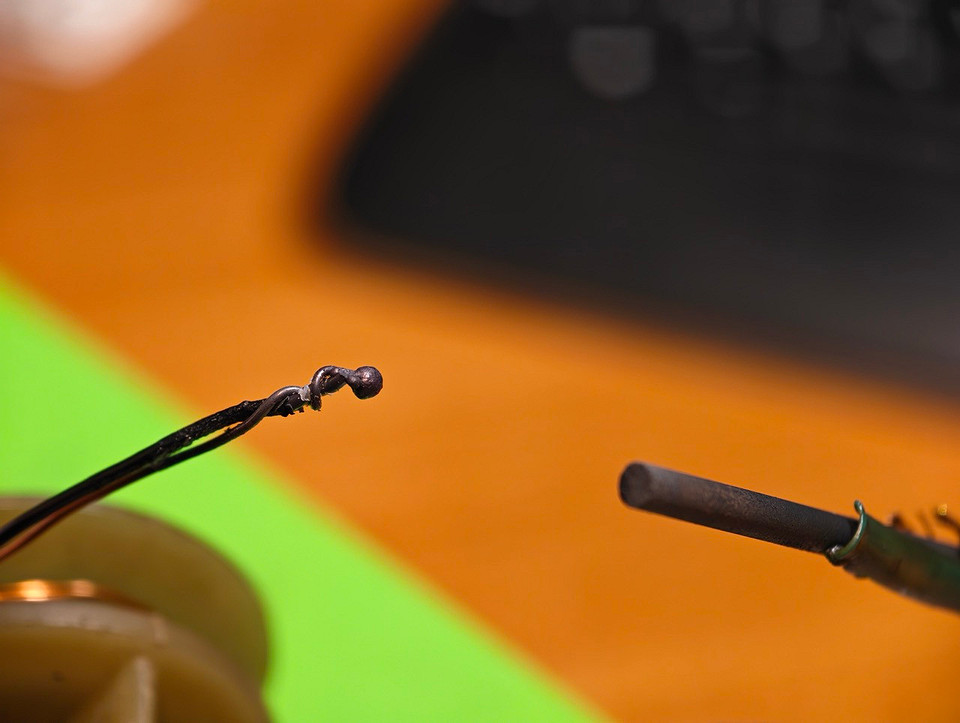

Проверьте на прочность. Аккуратно потяните за провода в разные стороны — нормальный шов держит до нескольких килограммов на провод сечением 1,5 мм².

Готовый шарик потом можно изолировать подходящей изолентой или термоусадочной трубкой.

Что нельзя варить графитовым стержнем

Учтите, что этот способ работает только с медью. Латунь и бронза подойдут, но с оговорками. А вот, что не подходит:

Алюминий. На воздухе он мгновенно покрывается оксидной плёнкой с температурой плавления почти 2000 °C — даже выше меди. Дуга её не пробьёт. Под алюминий нужна специальная пайка низкотемпературным припоем или сварка в среде инертного газа.
Лужёные провода (покрытие из олова или олово-серебра) лучше паять обычным паяльником — при сварке олово испаряется, появляются раковины, шов получается рыхлым.
Многожильный провод в эмали (обмотки трансформаторов) варится хорошо, но только после полной зачистки от лака. Если осталась хоть одна жила в эмали — она не сплавится, и узел будет с микропустотами.

Если варить нечем, вы сомневаетесь в своих силах или просто не хотите морочиться — выберите вариант из «бесконтактных» альтернатив. Например, клеммы WAGO или все тот же обычный паяльник за разумные деньги.

Частые ошибки

Не зачистили лак. Самое частое: жилы с эмалью или окалиной не контачат с графитом, поэтому дуга не разгорается или разгорается слабо. Лак содрать нужно полностью, до чистого блеска металла.

Слишком короткий контакт. Прижали стержень на полсекунды — и убрали. Каплю получить не успели, а провода окислились на воздухе и потускнели. Держите до тех пор, пока не увидите сформированный шарик.

Слишком долгий контакт. Перегрев — это пористый шов и выгорание меди. Учитесь чувствовать момент: как только обе жилы слились в каплю — отводите электрод.

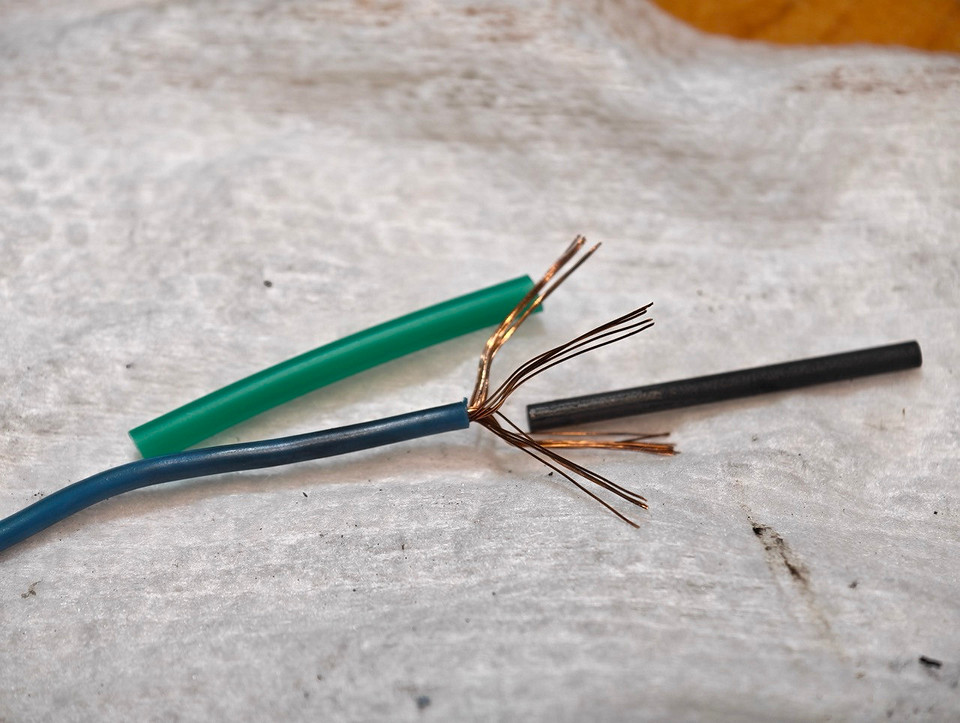

Плохой контакт со стержнем. Если графит просто прижат к крокодилу, в месте соединения будет высокое сопротивление, так что половина тока уйдет в нагрев самой конструкции. Лучше обмотать стержень медной проволокой, прикрутить к контакту винтом или зажать плоскогубцами. Главное, не повредить сам стержень, он хрупкий.

Тонкие провода питания. На сечении 1,5 мм² при 100 А и выше потери и нагрев будут огромные. Берите хотя бы 2,5 мм², ещё лучше — кусок жгута от старого автомобильного стартера.

Ну и, конечно, не надейтесь, что у вас получится что-то удобоваримое с первого раза. Лучше потренируйтесь на скрутках дома, а уже потом орудуйте сваркой в рабочех схемах.
