Как заменить или реанимировать батареи в аккумуляторе шуруповерта

Чаще всего можно не покупать новый блок АКБ целиком, а отремонтировать старый. Для этого нужно заменить внутренние элементы питания. Ниже делимся понятной инструкцией, как заменить аккумуляторы в шуруповерте, чтобы он снова работал как надо: безопасно разобрать батарею, проверить напряжение, выбрать подходящие банки и собрать все обратно.

Ремонт
Заклинил шуруповерт — что делать, советы по ремонту

Учтите, что ремонт аккумулятора — это не просто раскрутить корпус, вставить новые батарейки и в путь. Тут придется поработать паяльником и другим инструментом. Если не боитесь трудностей, идем дальше.

Подготовка к ремонту аккумулятора
Разборка и проверка аккумуляторного блока
Как правильно выбрать новые элементы
Как поменять элементы в аккумуляторе шуруповерта — пошаговая инструкция
Как реанимировать аккумулятор в шуруповерте и когда это имеет смысл

Подготовка к ремонту аккумулятора

Перед началом подготовьте инструмент. Одной отвертки вам тут точно не хватит, так что запасайтесь:

мультиметром для замера напряжений;
крестовой отверткой, чтобы раскрутить корпус;
пластиковой лопаткой для разбора корпуса и демонтажа старых элементов;
паяльником (лучше на 60–100 Вт) или контактной сваркой, чтобы соединять батарейки;
никелевыми полосами (для Li-ion), которые используются вместо проводов;
термоусадкой и каптоном для изоляции;
кусачками — ими удобно выкусывать старые никелевые ленты.

Главное правило при работе с аккумуляторами — не допускать короткого замыкания: следите за полярностью и изоляцией, особенно при работе с литиевыми элементами. Они имеют очень высокий ток разряда и могут в считанные секунды разогреть до красна даже толстую проволоку.

Разборка и проверка аккумуляторного блока

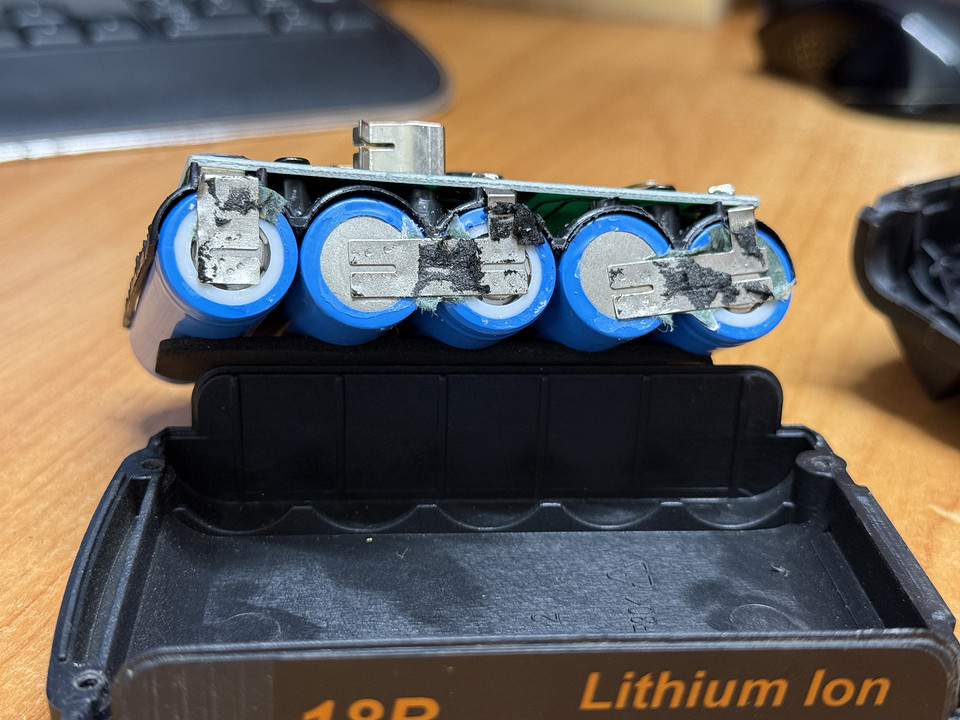

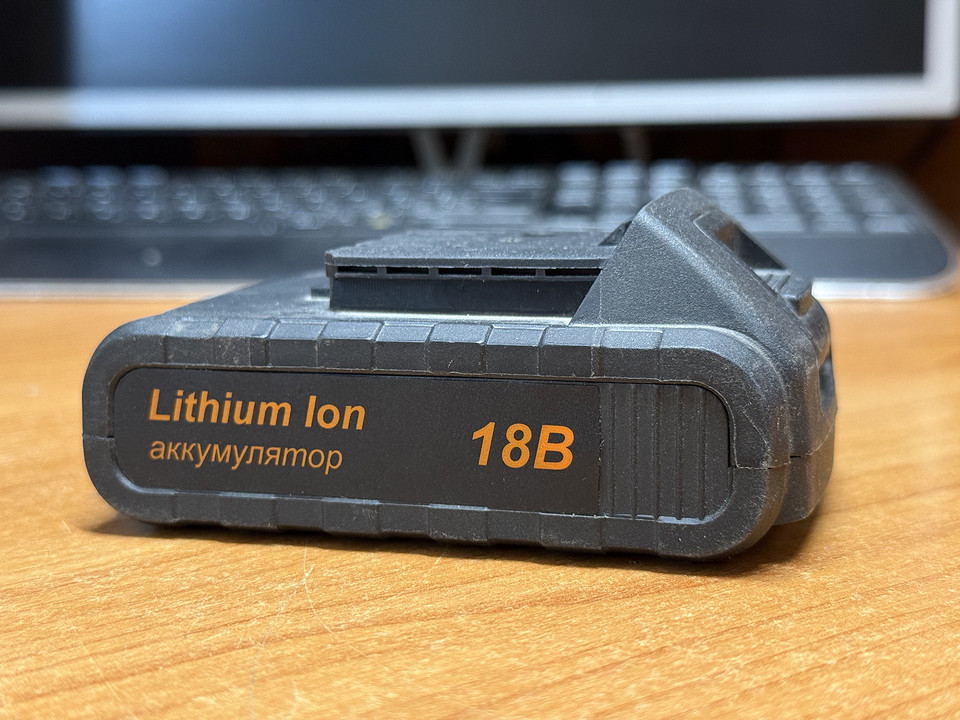

Первый шаг — аккуратная разборка. Обычно корпус держится на саморезах, реже на защелках. Если уже открутили, не спешите вытаскивать всю сборку: сфотографируйте расположение проводов, термодатчика и контакты (плюс/минус, сигнальные выводы). Лучше подпишите маркером, где были «+» и «–», чтобы при обратной сборке ничего не перепутать.

Но, перед тем как поменять батареи в аккумуляторе шуруповерта, правильно будет выявить слабые банки. То есть, те элементы питания, которые как раз не держат заряд. Для этого измерьте мультиметром общее напряжение на выходных контактах и затем напряжение каждой банки (или пары, если так устроено). Обычно проблема кроется в 1–2 элементах. Впрочем, не редки случаи, когда износ оказывается у всех банок сразу.

Эксплуатация
Как пользоваться мультиметром: пошаговая инструкция для новичков

Так что для лучшего результата лучше менять батарейки комплектом. Да, это затратнее, но и надежнее, так как неизвестно, через сколько циклов выйдут из строя старые банки.

Как правильно выбрать новые элементы

В этом пункте кроется половина успеха. Дело в том, что аккумуляторы отличаются не только емкостью и напряжением, но еще и составом. От этого зависит то, как им лучше пользоваться, а также из каких элементов его нужно собирать. Поэтому, перед тем как поменять аккумуляторы в шуруповерте, разберитесь со следующим:

Если на корпусе АКБ написано Ni-Cd/Ni-MH, то подбирайте такие же элементы с близкой к заводским показателям емкости. Следите за тем, чтобы все аккумуляторы были одной емкости. А еще важно, чтобы это были свежие элементы, произведенные в пределах одной партии.

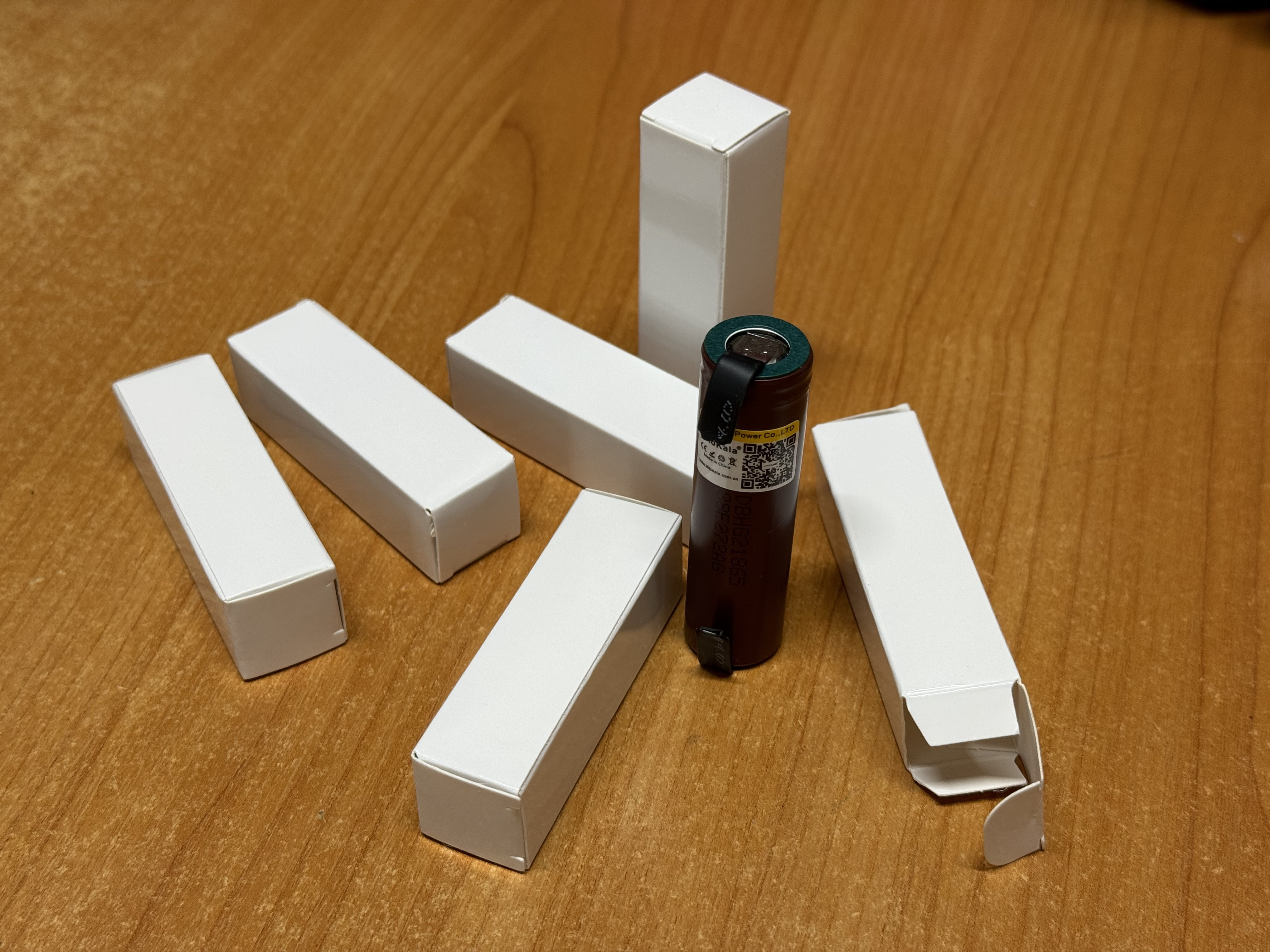

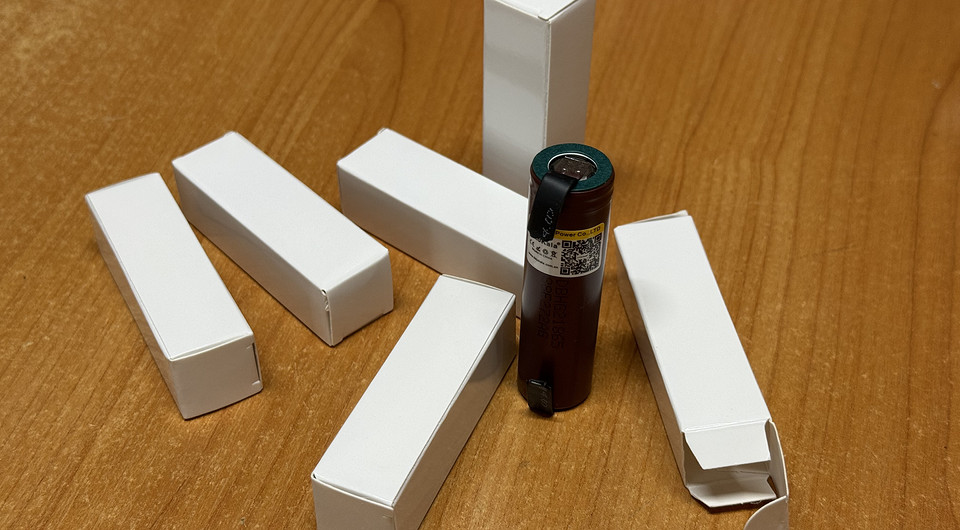

Если АКБ литиевый, значит в нем используются элементы стандартов 18650/21700. Для них критичен не только показатель емкости, но еще и разрядный ток. То есть, то, как много электричества они могут отдавать в нагрузке. Например, ноутбучные могут не выдержать нагрузку шуруповерта. Так что выбирайте только высокотоковые элементы от известных производителей.

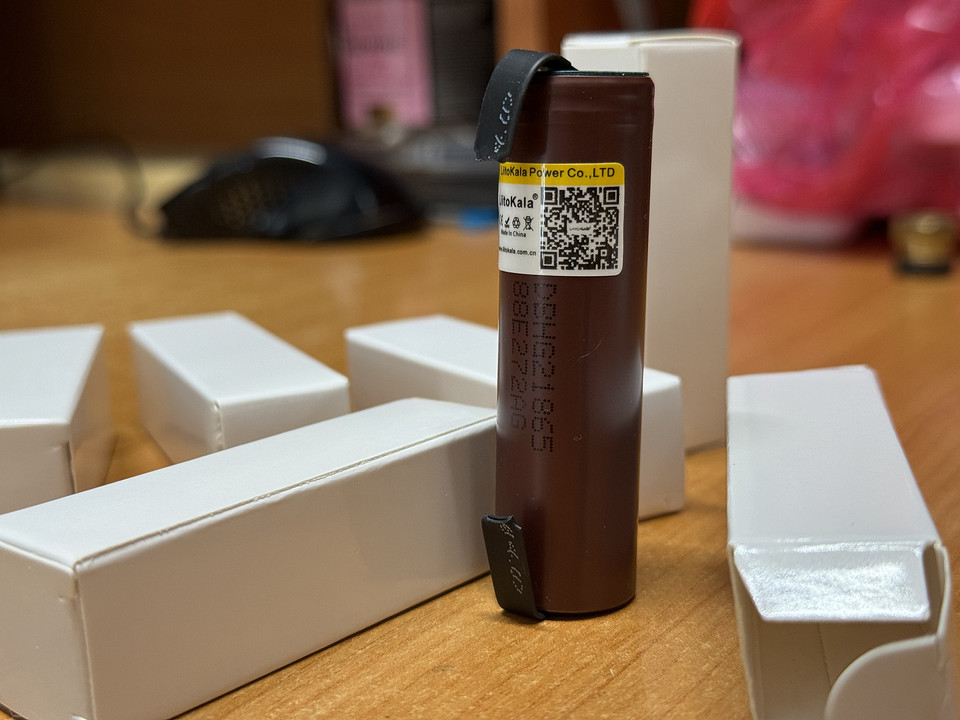

Еще не забывайте, что при замене батареек вам также понадобится использовать соединительную ленту, ее берем с небольшим запасом. Но это только, если у вас есть точечная сварка. В противном случае покупайте батарейки с уже приваренными к ним пластинчатыми выводами. Такие легче соединяются паяльником.

Кстати

Если у вас Ni-Cd или магниевый аккумулятор, то не пытайтесь установить в него литиевые батарейки. Да, в теории это сработает, но тогда придется заменить в аккумуляторном блоке не только сами батареи, но также плату балансировки и зарядный модуль. Скорее всего, придется также заменить и блок питания. И если вы сейчас узнаете об этом впервые в жизни, то вопрос «как поменять аккумуляторы в шуруповерте на литиевые» лучше не поднимать.

Как поменять элементы в аккумуляторе шуруповерта — пошаговая инструкция

Ну вот мы и добрались до главной части — процесса замены аккумуляторов в блоке. Базовый порядок работ выглядит так:

Снимите старую сборку. Отсоедините термодатчик, запомните расположение перемычек. Сборку желательно отпаять от платы, чтобы было удобнее работать.

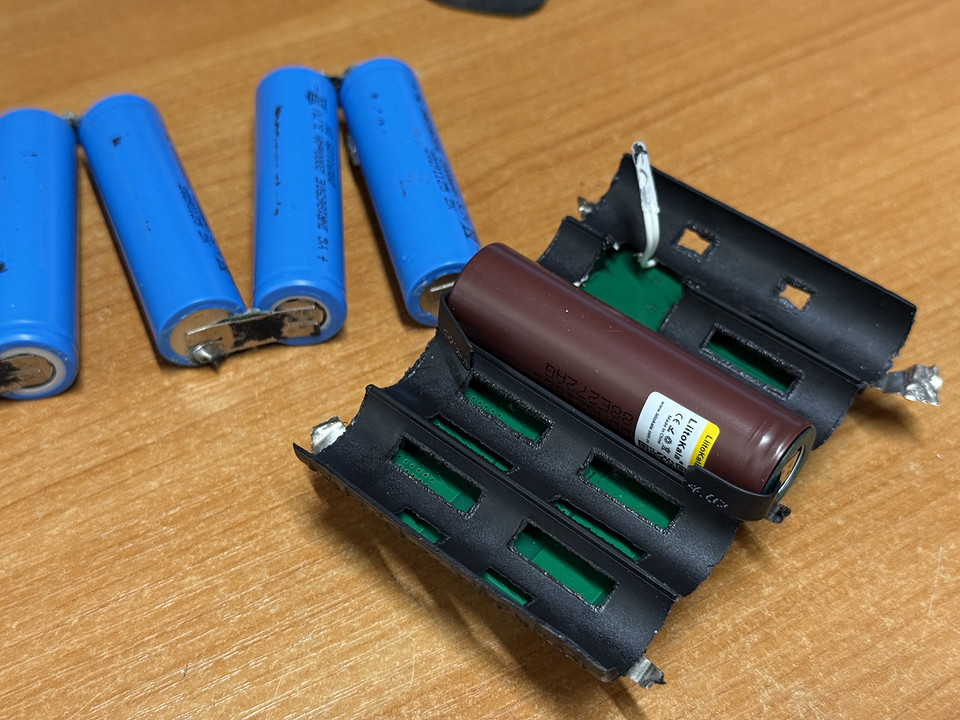

Разберите гирлянду банок. Если соединение на никеле, аккуратно откусите ленты от контактов. Если сборка сделана «в воздухе», то есть, не имеет корпуса, то можно пропустить этот этап и сразу приступать к следующему шагу.

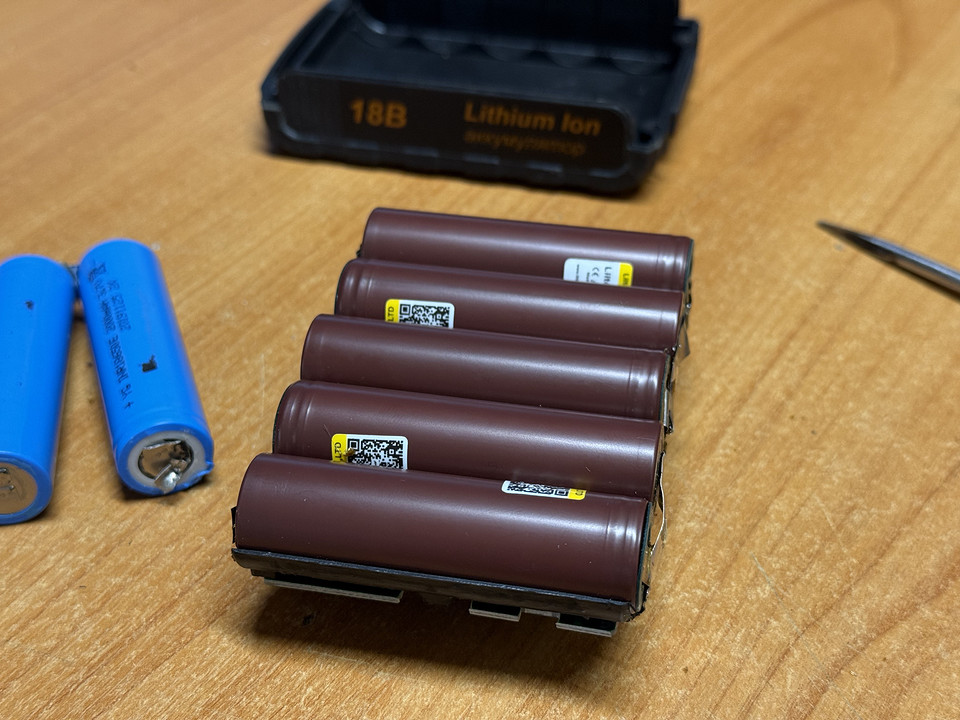

Соберите новую сборку по той же схеме. Важно полностью повторить последовательность соединений и вывести те же контакты.
Пайка или сварка. Для Li-ion предпочтительнее контактная сварка никелем: меньше риск перегреть банки. Если же у вас только паяльник, то работайте быстро, заранее залудив контакт и ленту.

Контроль полярности. Перед закрытием корпуса прозвоните цепь и убедитесь, что «+» и «–» на выходе соответствуют маркировке. Ошибка по полярности может сжечь балансировочную плату, зарядку и даже сам инструмент.
Изоляция и сборка. Закройте оголенные места каптоном или термоусадкой, закрепите термодатчик на то же место, а еще уложите все провода так, чтобы их не протер корпус. Соберите блок, не перетягивая саморезы.

Пожалуй, этого достаточно, чтобы разобраться в теме и понять, как поменять батарейки в аккумуляторе шуруповерта. После сборки нужно проверить работу системы.

Для этого измерьте выходное напряжение. А далее произведите первую зарядку под присмотром: аккумулятор не должен перегреваться, пахнуть пластиком или издавать каких-то посторонних звуков. После зарядки протестируйте шуруповерт под реальной нагрузкой: вкрутите несколько длинных саморезов и проверьте, нет ли провалов в работе.

Как реанимировать аккумулятор в шуруповерте и когда это имеет смысл

Иногда батарейки в АКБ не портятся, а как бы «забывают», как хранить заряд. Это можно исправить, но не всегда. Процесс восстановления батареек уместен только в том случае, если батарея не использовалась и долго лежала без дела. В таком случае банки еще должны быть живыми. Впрочем, все зависит от типа аккумулятора:

Для Ni-Cd/Ni-MH помогает несколько полных циклов разряд-заряд. Иногда такая раскачка снимает эффект памяти и позволяет батарейкам снова нормально принимать и отдавать заряд.

С Li-ion все сложнее и строже: глубокий разряд часто означает, что батарея окончательно деградировала. Если банка греется, вздулась или сильно просела относительно остальных, ее нужно не восстанавливать, а менять.

Если вам нужен максимально предсказуемый и надежный результат, подход простой: проводим диагностику АКБ, подбираем одинаковые элементы и производим аккуратную сборку с контролем полярности. Тогда инструмент продолжит выдавать максимальную мощность и нормальное время работы при минимуме вложений.
