Как работает газовый котел: описание для тех, кто хочет разобраться
Газовый котёл — один из тех приборов, которым пользуются годами и ни разу не задумываются, как он устроен. А зря: поймёшь его логику один раз и гора с плеч — коды ошибок на дисплее перестанут пугать, мастер не разведёт на пустяковом ремонте, да и новый котёл выберешь без подсказок продавца.
С виду настенный газовый котёл — обычный белый ящик с парой трубок снизу. На деле это маленькая автоматическая котельная: горелка, теплообменник, насос, набор датчиков и плата управления, которая согласует работу всех узлов. Понимать, как работает газовый котёл отопления, полезно не из любопытства — это помогает не паниковать, когда на дисплее загорается ошибка, отличить пустяк (упало давление — долил воды сам) от ситуации, где нужен мастер, и говорить с этим мастером на одном языке.
Сразу уточним: лезть внутрь работающего котла и крутить там что-то руками без допуска к газовому оборудованию нельзя. А вот понять логику устройства — можно и нужно.
Содержание:
- Из чего состоит котёл
- Принцип работы газового котла по шагам
- Открытая и закрытая камера сгорания
- Одноконтурный и двухконтурный: в чём разница
- Как работает газовый котёл летом и зимой
- Автоматика и безопасность в домашнем котле
- Что важно знать владельцу

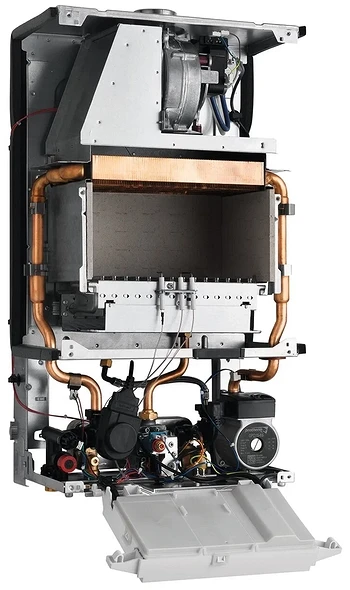

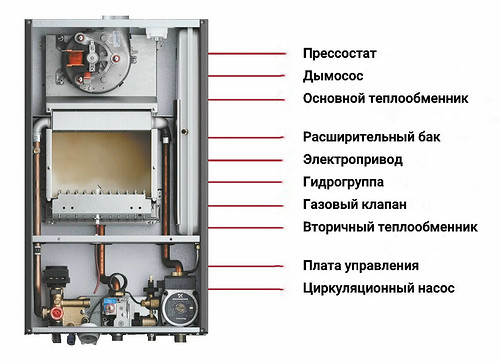

Из чего состоит котёл
Чтобы понять принцип работы газового котла, проще всего разобрать его на детали. Главных узлов немного.
Всё начинается с горелки: здесь газ смешивается с воздухом и сгорает, давая пламя. Над горелкой стоит теплообменник — змеевик или пластина из меди либо стали, по которой течёт вода. Пламя греет металл, металл отдаёт тепло воде. Дальше за дело берётся циркуляционный насос: он гонит нагретую воду по трубам в батареи и обратно. Замыкает картину автоматика — плата управления, газовый клапан и горсть датчиков, которые держат под контролем температуру, давление и само пламя.
Вода в системе ходит по замкнутому кругу и почти не расходуется. Та, что отдала тепло батареям и остыла, возвращается в котёл по «обратке», снова прогревается и идёт на второй заход.
Если интересно, чем её лучше заполнять, у нас есть разбор вода или теплоноситель для системы отопления: что выбрать.
Принцип работы газового котла по шагам
От нажатия кнопки до первого тепла в батареях происходит вот что:
- Комнатный термостат или датчик температуры сообщает плате: в доме холодно, пора греть.
- Автоматика открывает газовый клапан, и газ поступает к горелке.
- Электроды дают искру — газ вспыхивает, появляется пламя. В простых энергонезависимых моделях вместо электроники стоит пьезорозжиг: искра проскакивает от нажатия кнопки, как в кухонной зажигалке, без электричества. Автоматические работают на запальнике.
- Пламя нагревает теплообменник, а через него — воду внутри.
- Включается насос и начинает циркуляцию: горячая вода идёт по трубам в батареи.
- Батареи отдают тепло комнате, остывшая вода возвращается в котёл.
- Когда заданная температура достигнута, датчик даёт сигнал, и горелка гаснет. Упала температура — цикл запускается снова.
Современные модели плавно убавляют и прибавляют пламя — это называется модуляцией. Котёл даже подстраивает нагрев под погоду за окном и держит температуру ровно, без скачков. Меньше включений — меньше износ и расход газа. Есть отдельная экономичная разновидность — конденсационные котлы: они дополнительно отбирают тепло у горячего дыма, который обычный котёл просто выбрасывает в трубу. Но такие требуют отвода конденсата.
Открытая и закрытая камера сгорания
Любому процессу горения нужен воздух, а продукты сгорания надо куда-то выводить. По тому, как котёл решает эту задачу, отличается его камера сгорания — она бывает двух типов:
- Открытая (её ещё называют атмосферной) — берёт воздух прямо из помещения, а дым уходит в дымоход. Работает за счёт естественной тяги — тёплый газ легче холодного и сам поднимается вверх. Эта конвекция работает без всякой электроники, но требует настоящего дымохода и хорошей вентиляции в котельной.
- Закрытая камера, её ещё называют камерной или турбированной. Устроена хитрее: здесь стоит вентилятор, который принудительно забирает воздух с улицы и туда же выбрасывает продукты сгорания. Всё это идёт через коаксиальную трубу — «труба в трубе»: по внутренней выходит дым, по внешней заходит свежий воздух. Классический дымоход тут не нужен, достаточно вывести короткую трубу сквозь стену.
Если в двух словах, как работает настенный газовый котёл в современной квартире — вентилятор сам подаёт воздух и выбрасывает дым на улицу. Так устроено большинство таких моделей: они компактнее и безопаснее для жилых комнат, потому что котёл не жжёт воздух из помещения.
Одноконтурный и двухконтурный: в чём разница
Контур — это путь, по которому котёл гоняет воду. От числа контуров зависит, что прибор умеет.
Проще всего понять, как работает одноконтурный газовый котёл: у него одна задача — отопление. Один теплообменник, один круг циркуляции. Горячая вода для крана от него напрямую не идёт. Если в доме нужна ещё и горячая вода, к такому котлу подключают отдельный бак — бойлер косвенного нагрева, где вода греется от того же контура.
Сложнее понять, как работает двухконтурный газовый котёл настенный. Принцип тут хитрее: внутри прячется второй теплообменник для горячего водоснабжения. Пока вы не открыли кран, котёл занят отоплением. Стоит повернуть смеситель — поток переключается, и вся мощность горелки уходит на нагрев проточной воды для крана. Как именно происходит переключение, зависит от конструкции. В котлах с двумя раздельными (пластинчатыми) теплообменниками поток перебрасывает трёхходовой клапан.
В котлах с битермическим теплообменником («труба в трубе») отдельного клапана нет — приоритет горячей воды включается по датчику протока. В обоих случаях горячая вода в приоритете, поэтому пока кто-то моет посуду, отопление ставится на паузу. В большом в доме это незаметно, но если заниматься водными процедурами целый час, то батареи начнут остывать.
Какой из типов выгоднее в конкретном доме, мы подробно сравнивали в материале одноконтурный или двухконтурный котёл — какой лучше.
Как работает газовый котёл летом и зимой
Зимой работа котла понятна: двухконтурная модель греет и батареи, и воду в кране, переключаясь между задачами по запросу; одноконтурная занимается только отоплением (или греет воду в баке-бойлере). А вот как работает газовый котёл летом, знают не все.

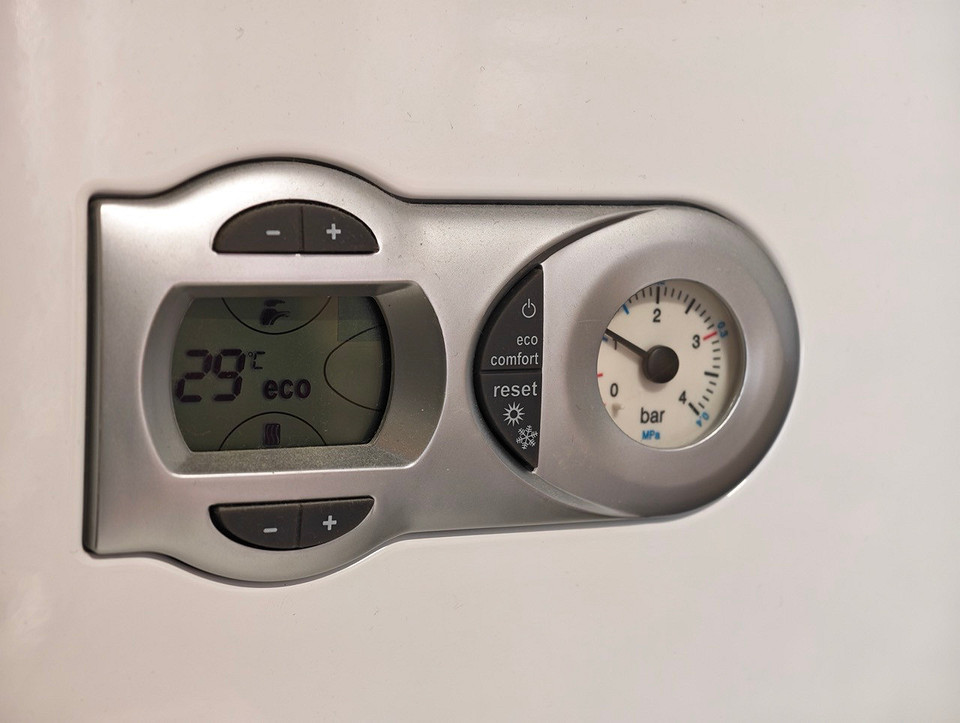

Летом отопление не нужно, и его отключают — переводят котёл в летний режим специальным значком на панели (обычно это пиктограмма крана или снежинка). Контур отопления засыпает: насос больше не гоняет воду по батареям, горелка не тратит газ впустую. Двухконтурная модель при этом продолжает работать только на горячее водоснабжение — включается на пару минут, когда открыли кран, и снова замолкает. Одноконтурный котёл с бойлером летом просто поддерживает температуру воды в баке.
Один важный нюанс. За лето насос, который месяцами стоит без движения, может «закиснуть». Чтобы этого не случилось, котёл не обесточивают полностью, а оставляют в летнем режиме — тогда продолжает работать встроенная защита от заклинивания: котёл сам раз в сутки на несколько секунд проворачивает насос. Есть такая функция не у всех моделей — у старых и бюджетных её может не быть, и это стоит уточнить в инструкции. Если котёл насос сам не проворачивает, его периодически кратко запускают вручную или поручают это сервисной службе при плановом обслуживании.
Автоматика и безопасность в домашнем котле
Самое важное в газовом приборе — чтобы он вовремя выключился, если что-то пошло не так. За это отвечает автоматика и набор датчиков.
- Датчик пламени (ионизационный контроль) следит, горит ли газ. Пламя случайно погасло — клапан мгновенно перекрывает подачу газа, чтобы он не пошёл в комнату.
- Контроль отвода продуктов сгорания. У котлов с открытой камерой за это отвечает датчик тяги дымохода: если тяга пропала или пошла обратная, он отключает работающий котёл. У закрытых (турбированных) моделей дымохода нет, и следит за всем реле давления — оно проверяет, что вентилятор реально гонит воздух, и не даёт горелке зажечься, если он не вращается.
- Датчик давления воды глушит горелку, если давление в системе упало до аварийного порога (обычно около 0,5–0,8 бар). Греть почти пустой теплообменник нельзя — прогорит.
- Термостат перегрева отключает котёл при критической температуре теплоносителя (обычно 85–95 °C), не дожидаясь кипения. Его задача — не дать воде вскипеть.
Всё это работает само, без участия хозяина. Когда какой-то датчик срабатывает, на дисплее загорается код ошибки — и вот тут стоит заглянуть в инструкцию. Самый частый и не страшный случай — упавшее давление: в норме на холодной системе это около 1–1,5 бар (точное значение есть в паспорте котла), и поднять его можно самому подпиточным краном, ориентируясь по манометру. А вот если давление падает снова и снова — это уже утечка, и нужен мастер.
Про первый запуск и расшифровку типичных сообщений у нас есть отдельная пошаговая инструкция, как запустить газовый котёл.
Что важно знать владельцу
Теперь вы знаете, как работает газовый котёл в частном доме или в квартире. Почти всегда это единственный источник тепла, и вся система держится на нём. Поэтому к нему добавляют расширительный бак (принимает излишек воды, когда она нагревается и увеличивается в объёме), а иногда и резервное питание: при отключении электричества насос встаёт, и даже исправный котёл греть перестаёт.
Ещё циркуляция по большому дому в два этажа требует уверенного напора — тут многое зависит от насоса. Если разбираетесь, какой нужен, или думаете о замене, посмотрите наш разбор, как выбрать циркуляционный насос для отопления. И ещё одно: раз в год котлу положено техобслуживание — чистка горелки и теплообменника, проверка автоматики. Это продлевает срок службы и нередко прописано в договоре с газовой службой.
В остальном принцип один и тот же, что в квартире, что в коттедже: газ горит, теплообменник нагревается, насос гонит воду по кругу, а автоматика держит весь процесс под контролем. Главная польза от понимания этой логики простая — увидев на дисплее код ошибки, вы спокойно отличите пустяк, который чинится за минуту подпиточным краном, от поломки, с которой пора звонить специалисту. А когда придёт время покупать или менять котёл, начните с нашего гайда, как выбрать газовый котёл для дома — там по шагам, без лишней воды.
