Как подключить бойлер косвенного нагрева — инструкция и советы для новичков
Организовать в частном доме горячее водоснабжение можно несколькими способами. Обычно это делают с помощью электрического бойлера или двухконтурного газового котла. Но есть еще один способ, который оказывается не только экономичнее, но и комфортнее в использовании — с помощью бойлера косвенного нагрева. В этом материале расскажем, что это такое, а также как правильно подключить бойлер косвенного нагрева.
Бойлер косвенного нагрева — это устройство для подогрева воды, которое вместо собственного источника тепла (электрического нагревательного элемента или газовой горелки) использует внешний. Например, котел отопления или альтернативный генератор тепла — возможно подключение к солнечному коллектору на крыше или тепловому насосу.
- Как это работает
- Как подключить бойлер косвенного нагрева — схема и необходимые компоненты
- Как подключить бойлер косвенного нагрева к котлу — пошаговая инструкция
Как это работает

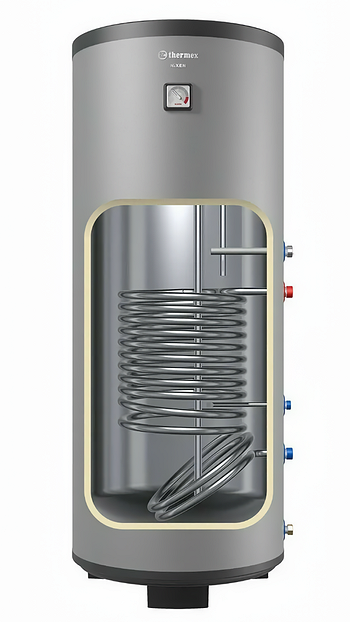

Внутри бойлера расположен змеевик или другой тип теплообменника, по которому циркулирует горячая вода или теплоноситель из системы отопления.
Встречаются модели «бак в баке» — в таких вместо змеевика роль теплоносителя выполняет так называемая «водяная рубашка». Тепло от горячего теплоносителя передается воде в бойлере через стенки теплообменника, поэтому она нагревается косвенно, не контактируя напрямую с теплоносителем. После нагрева вода хранится в бойлере и может использоваться для бытовых нужд — душа, мытья посуды и любых других задач.
Отсутствие ТЭНов в бойлере косвенного нагрева — это единственное основное отличие от классического водонагревателя, который работает от электрической сети. В остальном они максимально похожи — это металлический или керамический бак с утеплением, который может в течение некоторого времени сохранять нагретую воду как термос. Для регулировки температуры и управления нагревом используется система, состоящая из клапанов и термостатов.
Как подключить бойлер косвенного нагрева — схема и необходимые компоненты
Для установки и настройки понадобится следующий набор деталей:
- бойлер косвенного нагрева;
- котел (если его еще нет);
- расширительный бак;
- насос (если необходимо);
- терморегулятор (реле температуры);
- трубы для подачи воды и подключения к отопительной системе;
- крепеж, фитинги, вентили и обратные клапаны.
Обратите внимание, что бойлер косвенного нагрева — это дополнительный потребитель тепла, как и трубы отопления в комнатах. Поэтому, если у вас еще нет котла отопления, то для лучшей эффективности выбирайте модель с запасом по мощности. Это разгрузит систему и позволит ей работать экономичнее.
Существует несколько вариантов и схем подключения. Наиболее распространены следующие два способа.
Первый — одноконтурный. В такой системе:
- котел сразу нагревает как воду для отопления, так и для бойлера;
- циркуляция теплоносителя в бойлере осуществляется через дополнительный насос и трехходовой клапан.
Второй — двухконтурный. В такой системе:
- Отопительная система делится на два контура — один для радиаторов отопления, другой для бойлера. Это параллельное подключение. Но не путайте с двухконтурным котлом — это самодостаточный агрегат, который обеспечивает ГВС без бойлера.
- Бойлер нагревается через независимый контур циркуляции теплоносителя. Для этого используются насосы и клапаны.
Проще всего организовать первый вариант, но второй получается функциональнее — вы всегда можете перекрыть один из контуров независимо от другого. Например, если нужно использовать бойлер летом, когда отопление отключено.
Как подключить бойлер косвенного нагрева к котлу — пошаговая инструкция
Безопасность превыше всего!Подключение бойлера косвенного нагрева требует внимательности при расчете системы, а также максимальной аккуратности при монтаже, так как устройство работает в связке с системой отопления. Малейшая ошибка может привести к выходу из строя отопительной системы, что особенно проблемно в зимние месяцы — длительное отключение отопления в сильный мороз чревато разморозкой труб и появлением трещин.
Если все компоненты готовы к монтажу, и вы уверены в своих действиях, можно приступать к подключению бойлера.
Установите бойлер в доступном месте. Он должен располагаться как можно ближе к котлу, чтобы исключить теплопотери. При этом не забудьте оставить пространство для обслуживания и свободного доступа к вентилям.
Подключите подачу от котла ко входу змеевика бойлера (вход теплоносителя), а выход змеевика подключите обратно к системе отопления. На входе установите трехходовой клапан, который будет автоматически переключать поток теплоносителя между системой отопления и бойлером в зависимости от заданной температуры. Для увеличения эффективности системы используйте циркуляционный насос и не забудьте установить обратные клапаны — они исключают подмешивание потоков из разных контуров.
Вход холодной воды на бойлере подключите к трубопроводу в системе водоснабжения через запорный вентиль — можно использовать полуповоротный кран. На этом участке желательно установить обратный клапан, чтобы предотвратить отток воды.
Выход горячей воды подключите к системе горячего водоснабжения дома. Для компенсации увеличения объема жидкости при нагреве желательно подключить расширительный бак к контуру горячего водоснабжения. Он обычно ставится между выходом бойлера и запорным клапаном. Это снижает нагрузку на соединения, клапаны, краны и сам бойлер.
Просто подключить бойлер к контуру отопления — это только половина дела. Для правильной работы необходимо «подружить» котел и нагреватель с помощью датчиков. Например, нужно установить датчик температуры в самом бойлере (обычно для этого в корпусе есть специальное отверстие), а также подключить терморегулятор к системе управления котлом или к насосу. Он будет сигнализировать о необходимости нагрева воды, направляя теплоноситель в бойлер.
Если вы не хотите каждый раз ждать, пока горячая вода доберется до крана, можно установить контур рециркуляции. Это особенно полезно в больших домах, где от нагревателя до крана может быть большое расстояние, из-за чего растет задержка подачи горячей воды.
- Заполните систему водой. Откройте запорные вентили и заполните бак холодной водой.
- Проверка герметичности. Проверьте все соединения на наличие утечек.
- Запуск котла. Включите котел в режиме работы с бойлером косвенного нагрева.
- Настройка температуры. Установите нужную температуру на терморегуляторе. Для бытовых нужд обычно хватает 50–60 °C.
- Убедитесь в работоспособности системы. Горячая вода должна поступать в систему водоснабжения, а насос и трехходовой клапан (при наличии) должны работать исправно.
Многие задаются вопросом, как подключить бойлер косвенного нагрева к электрокотлу. Отвечаем — принцип подключения и настройки не отличается от монтажа в случае с системой отопления на базе газового котла. Главное здесь — соблюдать технику безопасности, а также грамотно разводить электрическую и водяную части. Простыми словами, держать провода подальше от бака с водой.
Установка бойлера косвенного нагрева и работа с системой отопления кажется простой затеей только на первый взгляд. На самом деле этот процесс требует наличия определенных знаний в теме инженерных коммуникаций, поэтому, если вы не уверены в своих силах, лучше доверьте установку профессионалам, так как неправильное подключение может привести к печальным последствиям. Не забывайте регулярно обслуживать бойлер и систему отопления, чтобы избежать накипи и засоров.
