Как подключить вентиляторы к материнской плате: просто о сложном

Как это ни странно, но при сборке компьютера больше всего проблем вызывают не оперативная память, процессор или материнская плата, а установка в него вентиляторов. Особенно же ситуация усложняется, когда таких вентиляторов несколько. Поэтому мы и решили рассказать о том, как подключить вентиляторы корпуса к материнской плате, ответив на большинство мучающих пользователей вопросов.

Содержание

• Какие вентиляторы устанавливаются в компьютер
• Какие существуют разъемы для подключения вентиляторов
• Как подключить вентиляторы к материнской плате компьютера

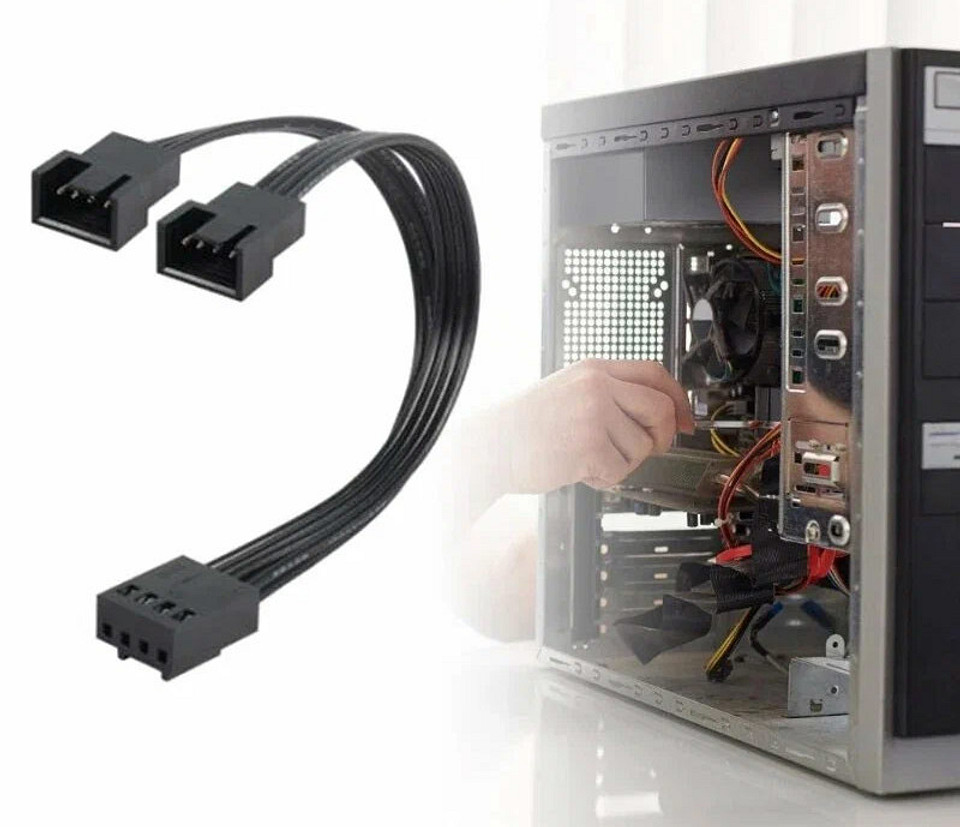

• Как подключить много вентиляторов к материнской плате

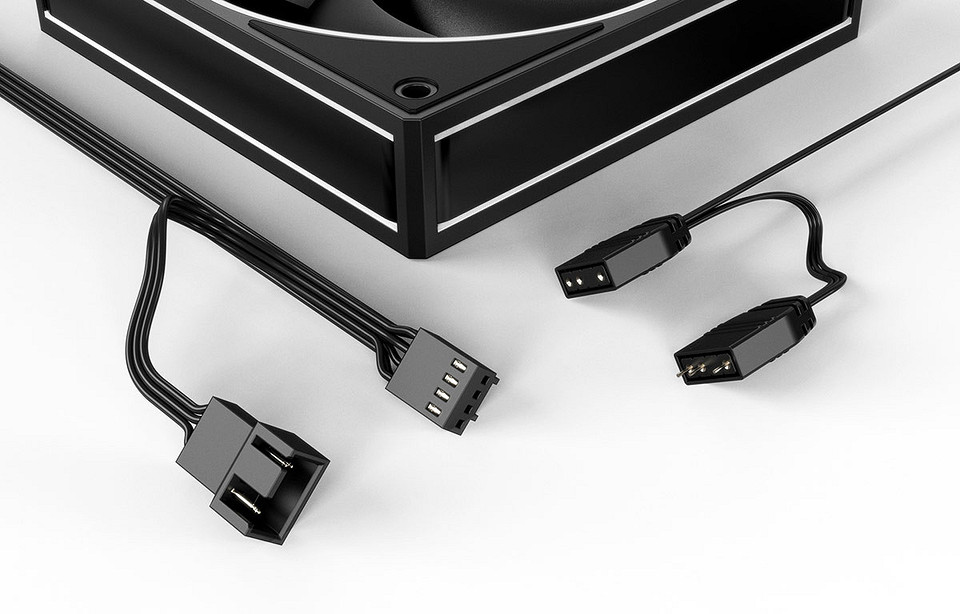

• Как подключить ARGB вентиляторы к материнской плате

Какие вентиляторы устанавливаются в компьютер

Современный компьютер оснащается немалым числом вентиляторов. Но первую скрипку среди них, безусловно, играют процессорные вентиляторы, напрямую влияющие на производительность ПК.

Такой вентилятор обычно является частью более сложной системы охлаждения, в которую помимо самой «крутилки» входит, как минимум, радиатор охлаждения. Кулер занимается охлаждением процессора компьютера и от того, как хорошо он справляется со своей задачей, зависит то, насколько раскроется потенциал CPU.

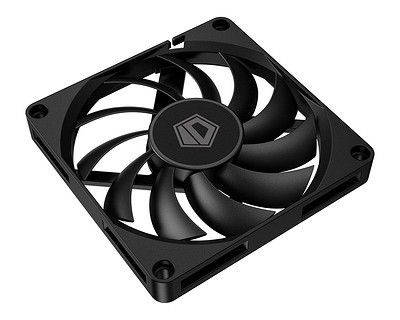

Корпусные же вентиляторы, о которых в основном и пойдет речь в этой статье, недооцениваются многими пользователям и часто воспринимаются, как деталь интерьера. Но на самом деле именно они регулируют воздушные потоки внутри корпуса, выводя наружу теплый и нагнетая внутрь прохладный воздух. Они не только помогают охлаждать остальные компоненты ПК, но и облегчают работу процессорного кулера и систем охлаждения видеокарты и блока питания.

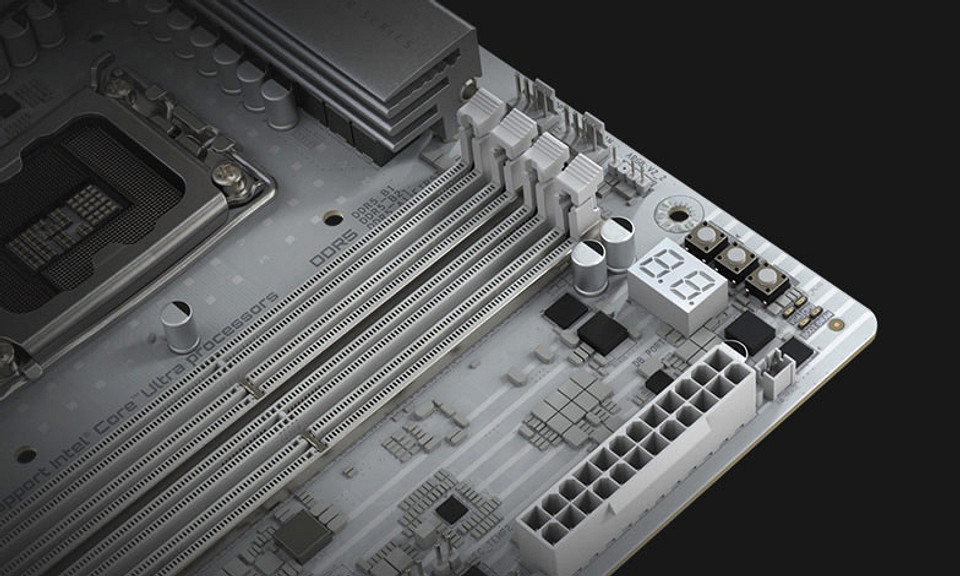

Но какой бы вентилятор ни был установлен в компьютер, он всегда подключается к материнской плате. Многие из них поддерживают управление через BIOS, UEFI или фирменные утилиты производителей материнских плат, позволяя управлять скоростью вращения вентилятора, а значит и издаваемым им шумом.

Кстати, если вентилятор вашего компьютера начал дребезжать, вам вовсе не обязательно покупать новый. В этой статье мы рассказали, как обслуживать вентиляторы, чтобы они прослужили как можно дольше.

Какие существуют разъемы для подключения вентиляторов

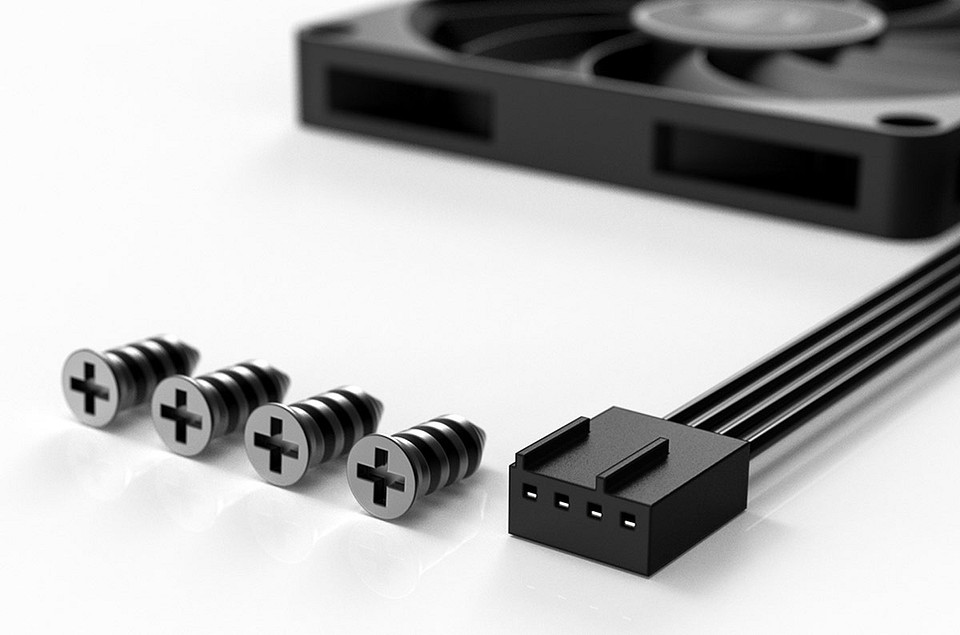

Современные корпусные вентиляторы подключаются к материнской плате с помощью 3- или 4-контактных разъемов, имеющих одно принципиальное отличие друг от друга.

Скоростью вращения вентиляторов с 3-контактным разъемом можно управлять только за счет изменения подаваемого на них напряжения. Поэтому в большинстве случаев такие вентиляторы будут работать на повышенных оборотах. Соответственно высок окажется и уровень издаваемого ими шума.

В свою очередь, вентиляторы с 4-контактными разъемами поддерживают ШИМ-управление скоростью своего вращения. С управлением такими вентиляторами прекрасно справляются BIOS и UEFI, регулирующие скорость их вращения в зависимости от температуры компонентов системы. Поэтому когда нагрузка на ПК небольшая, скорость вращения вентиляторов и издаваемый ими уровень шума будут невелики.
