Как подключать вольтметр для измерения напряжения: схема подключения

Вольтметр — это незаменимый прибор для измерения напряжения. Но для получения верных результатов им нужно уметь пользоваться. И сейчас мы расскажем, как нужно подключать вольтметр, а также откроем некоторые другие секреты работы с ним.

Содержание

Что такое вольтметр
Как можно подключать вольтметр
Какие могут быть проблемы
Какие меры безопасности принять перед измерением

Что такое вольтметр

Как мы и сказали — вольтметр это прибор для измерения напряжения. Но если говорить об устройствах для бытового использования, вместо вольтметров обычно используют мультиметры. Это универсальные приборы, которые могут замерять не только напряжение, но и силу тока, сопротивление, «прозванивать» цепи.

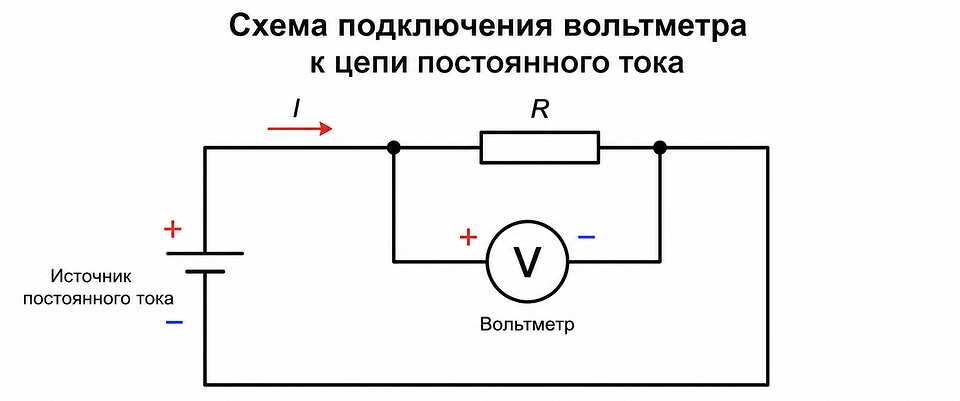

Однако в зависимости от задачи в мультиметре нужно использовать соответствующий режим. И в разных режимах подключать щупы нужно тоже по-разному. Если говорить о том, как правильно пользоваться вольтметром, стоит вспомнить уроки физики (или электротехники). Сила тока замеряется с установкой прибора в разрыв цепи, а напряжение — между плюсом и минусом (если имеем дело с постоянным током) или нулем и фазой (если с переменным).

Как можно подключать вольтметр

Переключите прибор на измерение напряжения

Первое, что вам нужно сделать, когда вы берете мультиметр в руки — это переключить его в режим вольтметра. Проще говоря, настроить на измерение напряжения. Для этого:

если вы хотите провести измерение в бытовой электросети, установите переключатель в режим переменного тока. Обычно он маркируется символами V~, ACV или VAC;
для получения напряжения в сети постоянного тока, обычно характерной, например, для батареек, переключите измерительный прибор в режим V–, V---, DCV или VDC.

Выберите диапазон измерений

Современные вольметры и мультиметры позволяют управлять чувствительностью для измерения разного диапазона напряжений. И к этой настройке нужно подходить особенно аккуратно. Ведь если установить слишком высокую чувствительность прибора при его подключении к сети он может просто сгореть.

Установите чувствительность выше, но не намного выше ожидаемого максимального напряжения. Для большинства батареек эта цифра будет находиться примерно на уровне 9-10 В, автомобильные аккумуляторы выдают около 12,6 В, а квартирные розетки — 220 В.

Но слишком перестраховываться здесь также не стоит. При недостаточной чувствительности прибор, конечно, не сгорит, но и измерить напряжение вы не сможете. Почти наверняка на его экране будет высвечиваться сиротливый «0».

Подключите щупы к вольтметру

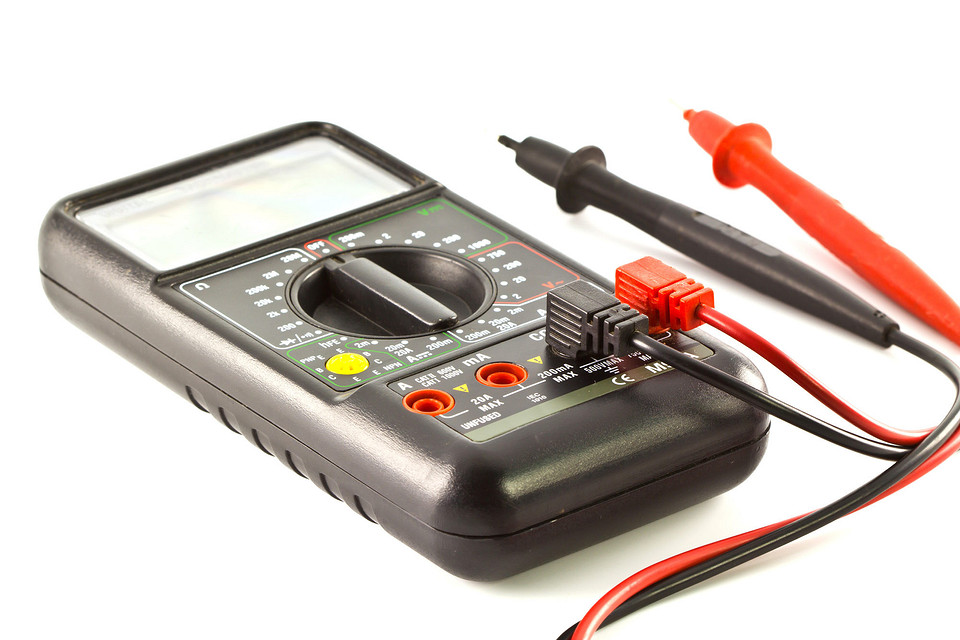

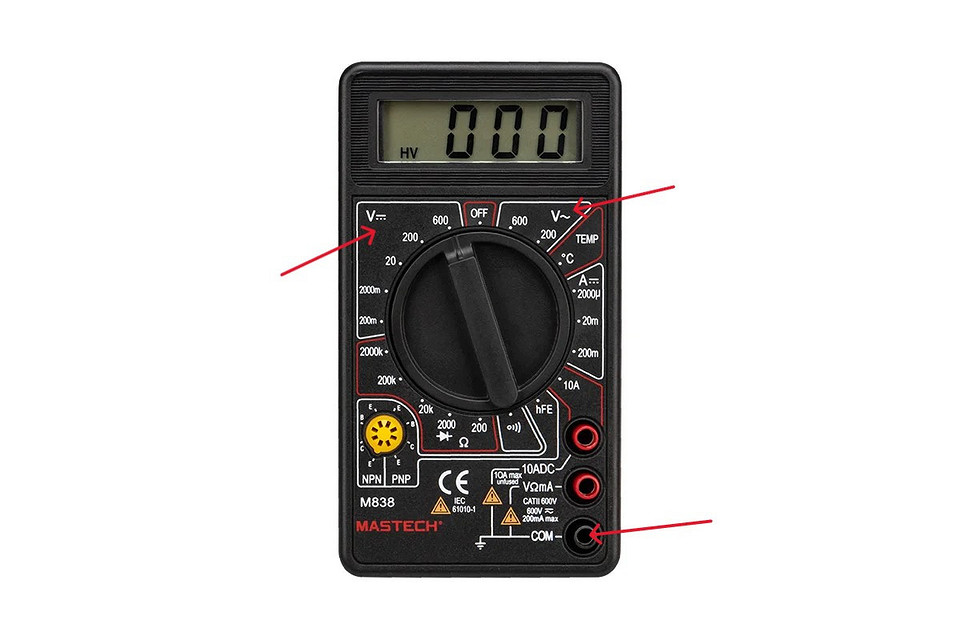

В комплекте с вольтметром и мультиметром обычно идут щупы черного и красного цвета. Подключите черный щуп к входу «COM» на приборе, а красный в разъем с пометкой «V».

Аккуратно возьмите щупы в руки

Берите щупы только за изолированные части, а если они кажутся изношенными, вооружитесь изолирующими перчатками или купите новые щупы. И уж точно ни в коем случае не прикасайтесь к металлическим зондам, которые находятся на их концах.

Измерьте напряжение в сети

Для измерения напряжения приложите черный щуп к отрицательному контуру сети, а красный — к положительному. В случае домашней электросети — это отверстия с «землей» и «фазой» в розетках, батареек и аккумуляторов — их положительные и отрицательные полюса. Впрочем, даже если вы перепутаете полярность, ничего страшного не произойдет, и измерения останутся корректными (с поправкой на знак).

Мы советуем первоначально проводить подключение к сети черного щупа, по возможности зафиксировав его и отведя от него руку. Для этого на многих подобных щупах предусмотрена небольшая пластиковая деталь, напоминающая колечко.

Какие могут быть проблемы

Если вы подключили щупы к сети, но видите на экране одни нули, проверьте надежность контакта щупов и электрической сети. При нормальном контакте проблема может быть в слишком низкой чувствительности прибора. Постепенно увеличивайте ее до получения корректных значений.
Если мультиметр сообщает о перегрузке, немедленно уберите щупы от проводников электросети и переключите его чувствительность на более низкую. После этого попробуйте повторить измерение.
Если у вас не получается измерить напряжение в сети постоянного тока, попробуйте переключить мультиметр с режима DC+ на DC- или наоборот.
Вольтметр показывает только текущее напряжение. Оно может быть заметно ниже или выше того, с которым обычно имеет дело электрическая цепь. Поэтому для более точных результатов лучше провести несколько измерений, оценив изменение напряжения в динамике. Если же вы увидели резкие скачки напряжения, почитайте эту статью. В ней мы рассказали о том, как защитить домашнюю технику от перепадов напряжения.

Какие меры безопасности принять перед измерением

Перед началом использования мультиметра или вольтметра убедитесь в исправности прибора и щупов.
Не прикасайтесь к металлическим зондам щупов, даже если вы пока не проводите измерения.
Старайтесь проводить измерения, держа в руке только один щуп, а другой зафиксировав в розетке.
Если вы не уверены в своих навыках, во время измерения используйте изолирующие перчатки.
Самый безопасный способ измерения напряжения — обесточить сеть, зафиксировать щупы в розетке и включить сеть, после чего снять показания прибора.
