Как проверить материнскую плату на работоспособность

Знать, как проверить материнскую плату на работоспособность мультиметром и другими способами важно как при ее покупке, так и при определении неисправностей этого важного элемента ПК.

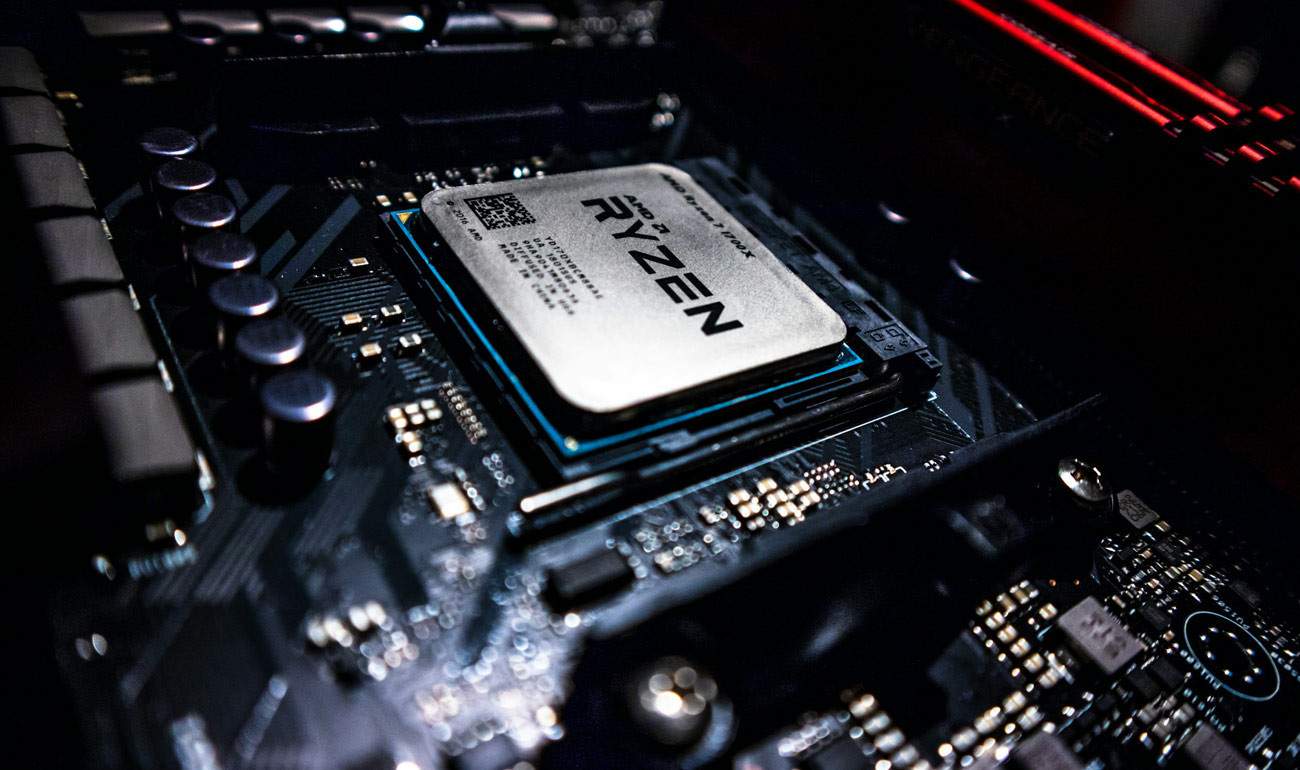

Как проверить материнскую плату на работоспособность

unsplash.com

При покупке материнской платы в магазине все предельно просто, и в случае ее поломки или неисправности, вы сможете бесплатно заменить или отремонтировать ее. Но что делать, если вы решили приобрести ее с рук? В этом случае важно знать, как проверить работает ли материнская плата. Об этом мы сейчас и расскажем.

Содержание

С чего начать проверку материнской платы

Самый первый и простой этап проверки материнской платы — это ее визуальный осмотр. Но учтите, что проводить его нужно максимально аккуратно. Не задевайте контакты платы пальцами, т.к. статическое электричество легко может «убить» и вполне рабочее устройство. Во время проверки обратите внимание на такие важные моменты, как:

  • протекшие или вздутые конденсаторы;
  • следы окисления на контактах платы;
  • следы обугливания на плате;
  • царапины на текстолите и (или) его изгиб;
  • поврежденные контакты и разъемы платы.

Если вы заметили такие симптомы или хотя бы один из них, велика вероятность, что материнская плата неисправна или выйдет из строя в ближайшее время. От такой покупки лучше сразу отказаться во избежание порой совсем недешевого ремонта.

Как проверить материнскую плату на работоспособность
gigabyte.com

Отдельное внимание стоит уделить осмотру сокета материнской платы. Особенно если речь идет о разъеме LGA со множеством тончайших ножек, которые гнутся при любом неаккуратном движении. К счастью, заметить это достаточно просто, и вам лишь нужно откинуть защелку сокета и посветить на него, например, фонариком. В этом случае даже одна погнутая ножка бросится вам в глаза.

Важно понимать еще и то, что провести полноценный визуальный осмотр материнской платы не всегда легко. При покупке системного блока целиком для этого придется извлечь оперативную память, видеокарту и другие компоненты сборки, мешающие осмотру. Причем все это нужно делать на полностью обесточенном компьютере с выдернутой из розетки вилкой. Разбирать работающий или просто подключенный к электросети ПК точно не стоит ради вашей же безопасности.

Если же компьютер зависает и ни на что не реагирует, почитайте эту статью. Уверены, она вам поможет.

Проверка интерфейсов и корректности сборки

Этот этап просто необходим, если вы покупаете системный блок целиком или хотите узнать причину неисправности собственного компьютера и исключить из этого уравнения материнскую плату.

Как проверить материнскую плату на работоспособность
unsplash.com

  • Проверьте надежно ли подключены к материнской плате кабели питания. Если же блок питания модульный, убедитесь, что они подключены и к самому БП. Причем подключены именно к нужным разъемам. В противном случае питание ПК может быть нарушено.
  • Убедитесь, что модули оперативной памяти плотно установлены в соответствующие слоты. А если у вас есть какие-то сомнения на этот счет, извлеките их и установите заново. Желательно при этом, почистив контакты на модулях оперативки, для чего можно использовать обычный ластик.
  • Ровно то же самое касается и других компонентов сборки, включая видеокарту и систему охлаждения. Неплотная установка последней, например, может привести к перегреву процессора и самопроизвольному выключению компьютера. Что до видеокарты, то здесь нужно не забыть проверить и надежность ее соединения с монитором.

Как проверить работу материнской платы спикером

Большинство современных материнских плат оснащаются спикером — очень компактным динамиком, время от времени издающим разные писки. И именно эти писки помогут оценить работоспособность как самой материнской платы, так и компьютера в целом.

Как проверить материнскую плату на работоспособность
unsplash.com

При включении полностью рабочего ПК спикер издает единичный звук, но если в системе наблюдаются какие-то сбои вместо этого вы можете услышать целую серию коротких или длинных сигналов. А что именно, означают те или иные серии звуков можно узнать из инструкции к материнской плате или посмотреть на сайте ее производителя.

Кстати, сам спикер на материнской плате может и отсутствовать. Но с большой долей вероятности вы найдете его в коробке к плате, после чего сможете подключить динамик к специальному разъему на ней. И такая диагностика может быть весьма эффективна.

Используем метод разделять и властвовать

Для простых пользователей, лучший способ проверить, виновата ли в неисправности компьютера материнская плата — это исключить неисправность других компонентов системы. Для этого поочередно замените ключевое оборудование сборки, используя в качестве донора компьютер друга или соседа. Если после замены одного из них, компьютер внезапно ожил, значит именно этот компонент и вызывал сбой в его работе, а сама материнская плата исправна.

Как проверить материнскую плату на работоспособность
unsplash.com

Другой вопрос в том, что, несмотря на свою эффективность, такое тестирование может подойти далеко не каждому. Ведь согласитесь, иногда может быть сложно найти совместимые модули оперативной памяти, дополнительный блок питания и другие компоненты. Да и их замена требует каких-никаких знаний, а их неумелая замена может привести к очень неприятным последствиям. С другой стороны, это может подтолкнуть вас к более глобальному обновлению ПК. Например, покупке новой видеокарты. О лучших из них мы рассказали здесь.

Как проверить материнскую плату мультиметром

В некоторых случаях физическая поломка материнской платы может оказаться просто незаметна на глаз. Поэтому многие специалисты предпочитают использовать для их тестирования мультиметры. В частности, такие устройства незаменимы для проверки целостности шлейфов и дорожек на плате.

Как проверить материнскую плату на работоспособность

Пригодится мультиметр и если вы хотите узнать, как проверить мосты на материнской плате. Но для начала, давайте разберемся в том, что такое мосты, и какие они бывают. В материнских платах традиционно выделяются северный и южный мосты. Первый обычно отвечает за обмен данным между процессором и памятью, а также быстродействующими внешними устройствами. А второй работает с USB, жесткими дисками, звуковыми платами, устройствами ввода/вывода и другими «медленными» компонентами системы.

Южный мост обычно размещается в нижней части материнской платы, находясь максимально близко к разъемам SATA, USB-колодкам и периферийным интерфейсам. Что до северного моста, то в современных материнских платах он банально отсутствует. Его функции уже давно взял на себя процессор, а необходимость в отдельном чипе северного моста просто отпала. Поэтому когда мы говорим о тестировании мостов материнской платы, то мы имеем в виду именно южный мост. И его работоспособность вполне можно проверить с помощью мультиметра.

Для этого переведите мультиметр в режим измерения сопротивления и измерьте сопротивление между 1 и 7, а также 2 и 8 ножками USB-разъема на материнской плате. Если показатели сопротивления окажутся около нескольких сотен Ом, значит с южным мостом все в порядке. А о его неисправности говорит аномально низкое сопротивление в единицы Ом.

Что касается проверки северного моста, то здесь все просто. Если ваш компьютер запустился и начал загружаться, с ним все в порядке. Северный мост критичен для работы ПК, поэтому его неисправность сразу даст о себе знать. Но, конечно, в этом случае нужно убедиться, что сбой в его работе не вызван видеокартой, оперативной память, процессором или блоком питания. А в случае неисправности самой материнской платы лучшим вариантом может стать покупка новой. О том, как правильно выбрать столь важный компонент ПК, можно узнать из этой статьи.

Итоги: как проверить материнскую плату

На первый взгляд, процесс проверки материнской платы выглядит сложным и объемным. Но по большей части, ее визуальный осмотр занимает всего пару минут. И в большинстве случаев этого достаточно для проверки платы перед покупкой.

Что касается остальных приведенных в нашей статье способов тестирования материнских плат, то они больше касаются не выявления, а диагностирования неисправностей. Последний же метод и вовсе лишен особого практического смысла, если вы не в состоянии самостоятельно починить системную плату. Простым же пользователям достаточно понять, исправна ли она, не вдаваясь в детали о конкретных микросхемах платы вышедших из строя.
