Как работать фрезером по дереву: от скругления кромки до врезки петель

Главное, зачем он может пригодиться:

• Кромка. Скругление или фаска на полке, столешнице, разделочной доске.
• Паз. Канавка под заднюю стенку шкафа, полку, ящичные направляющие.
• Четверть. Выборка на кромке под стекло в дверце или под филёнку.
• Гнёзда под фурнитуру. Петли, врезные замки, ответные планки.
• Надписи и узоры по шаблону. Тот самый пятый пункт.

Понять, как работать ручным фрезером по дереву, проще всего через эти задачи. И, нужно понимать, что инструмент сам не вырезает красоту — он лишь снимает материал строго на нужную глубину и по нужной линии. Остальное — производное. Кстати, там, где нужен просто рез по контуру, фрезер избыточен: лобзик справится быстрее.

Погружной или кромочный: чем они отличаются

Прежде чем что-то настраивать, посмотрите, какой фрезер у вас в руках. Это сразу определит половину того, что вы вообще сможете с его помощью делать.

Ручные модели делятся на два типа:

• Кромочный — компактный, подошва зафиксирована на одной высоте. Работает только с края заготовки: фаска, скругление, четверть. Для полок и разделочных досок его хватит за глаза.

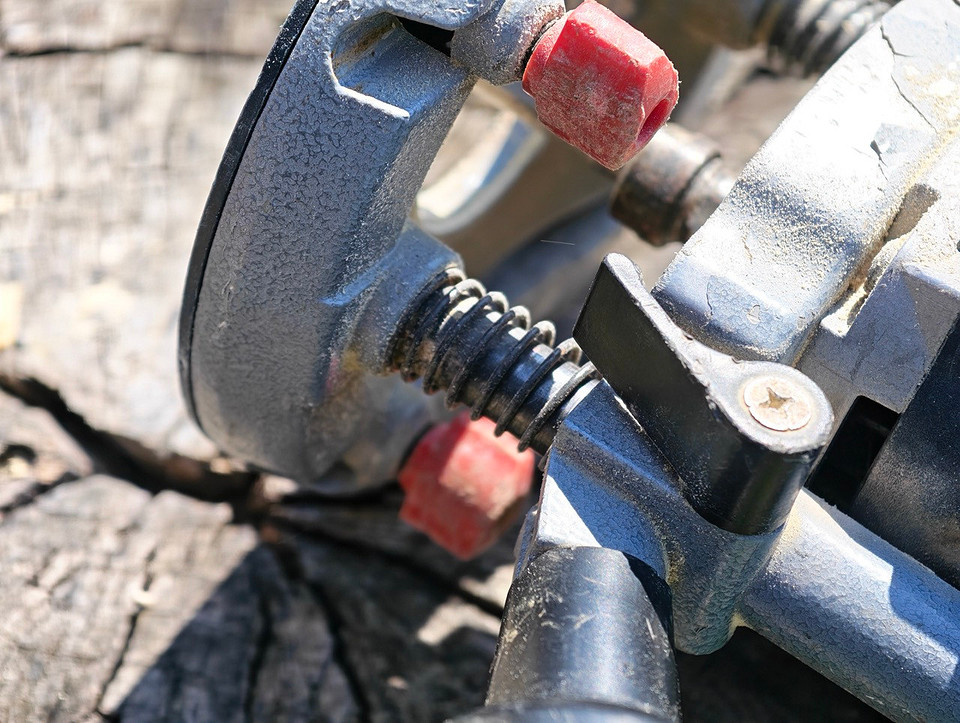

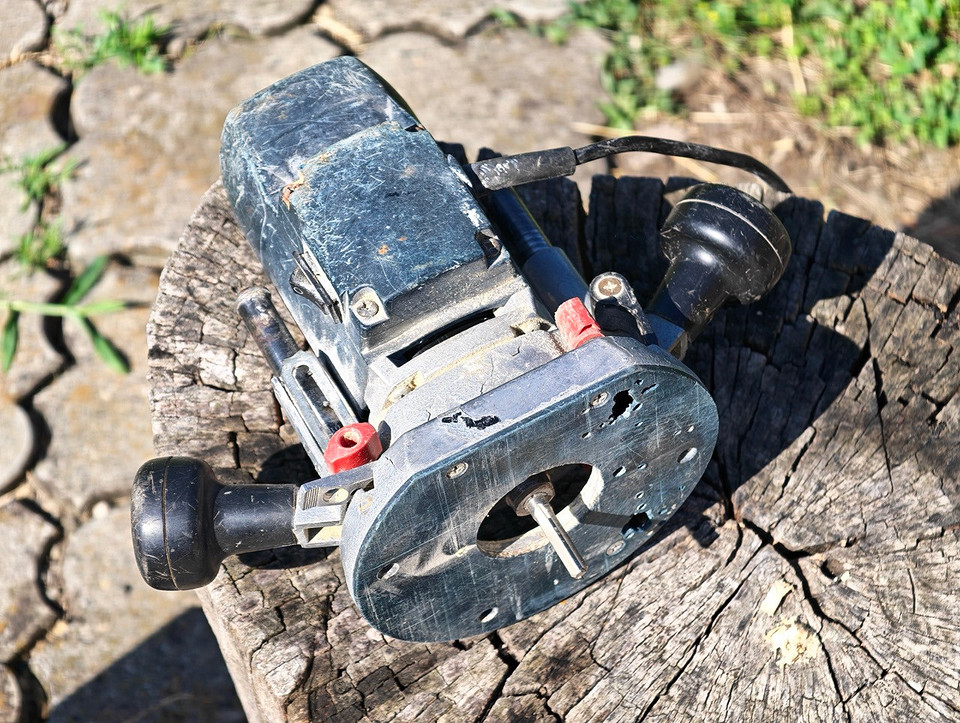

• Погружной — двигатель ездит вверх-вниз по двум колонкам на пружинах. Только им можно опустить вращающуюся фрезу в середину доски, чтобы сделать паз, гнездо петли, надпись по шаблону. Если планируете врезать петли — нужен именно погружной.

Про мощность: для полок, кромок и пазов в мебельном щите фрезера на 700–900 Вт хватает с головой. Полуторакиловаттный монстр нужен тому, кто поставит его в стол и будет резать профиль по дубовой столешнице. Остальным это лишние деньги и лишние два килограмма, которые придётся удерживать на весу.

Настройка фрезера до первого включения

Как правило, девять из десяти проблем в работе с фрезером закладывает сам мастер, ещё до того, как инструмент подключится к розетке.

Размер цанги. Сперва посмотрите, какая цанга стоит в вашем фрезере — 6, 8 или 12 мм. Хвостовик фрезы должен точно совпадать с цангой, переходников не бывает: если нужного размера нет, придётся докупить сменную цангу. Учтите, что хвостовик на 8 и 12 мм жёстче и меньше гуляет на крупных фрезах.

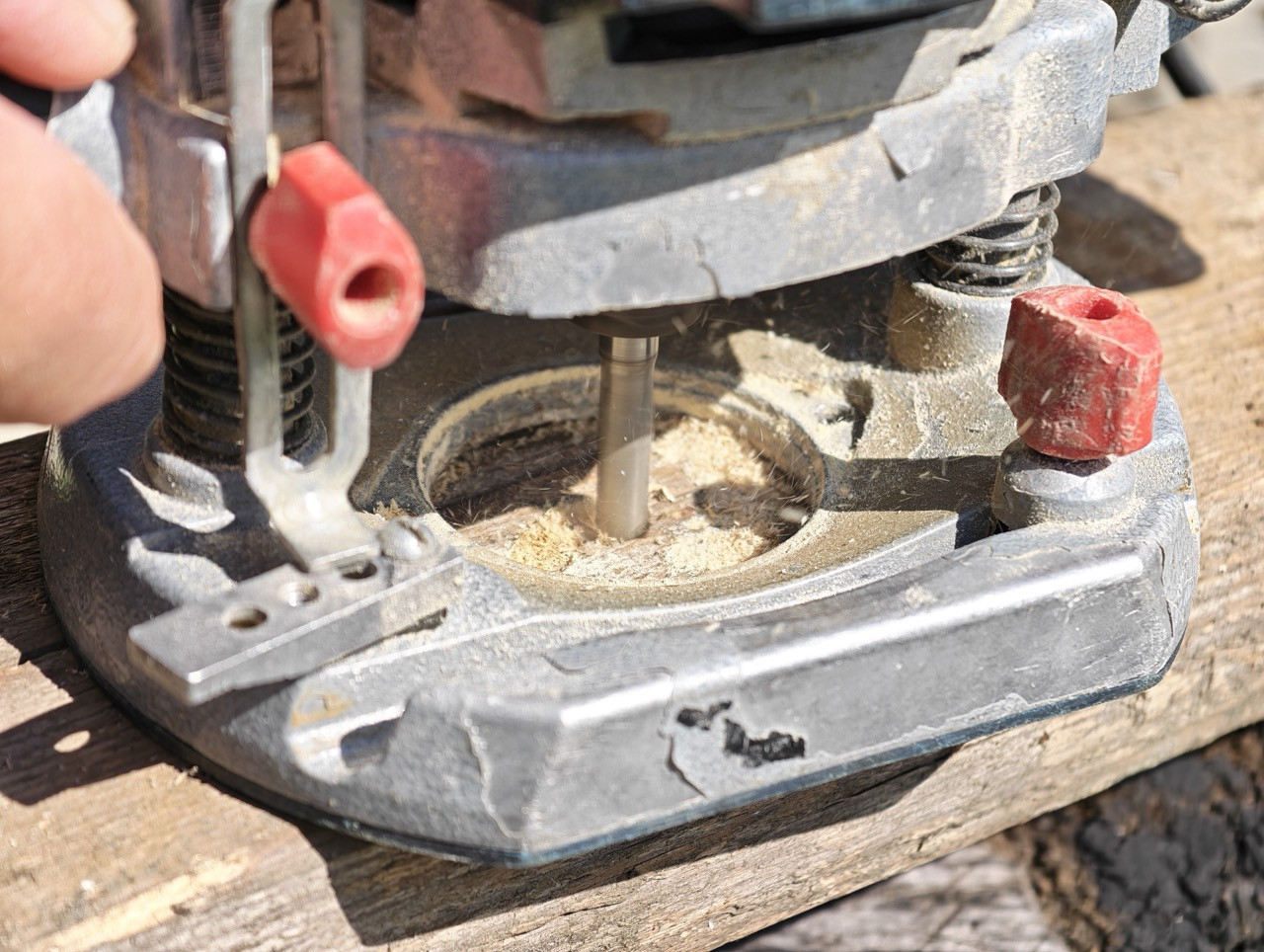

Фреза в цанге. Опустите хвостовик до упора, вытащите обратно на 2–3 мм и только потом затягивайте гайку. Цанга втягивается вверх в конус шпинделя и увлекает хвостовик за собой на доли миллиметра. Если хвостовик упёрся в дно, ему двигаться некуда, так что цанга в конус до конца не сядет. Гайка будет затянута, а зажим будет слабый. Вдобавок упёртый хвостовик от нагрева расширяется и намертво заклинивает в шпинделе.

Встречное ограничение не менее важно: хвостовик должен уходить в цангу минимум на три четверти длины, у большинства производителей — не меньше 20 мм. Короткая фреза, зажатая только краем цанги, на оборотах вылетает. Словом, зазор в пару миллиметров снимает одну беду, глубокая посадка — другую, и нужны обе сразу.

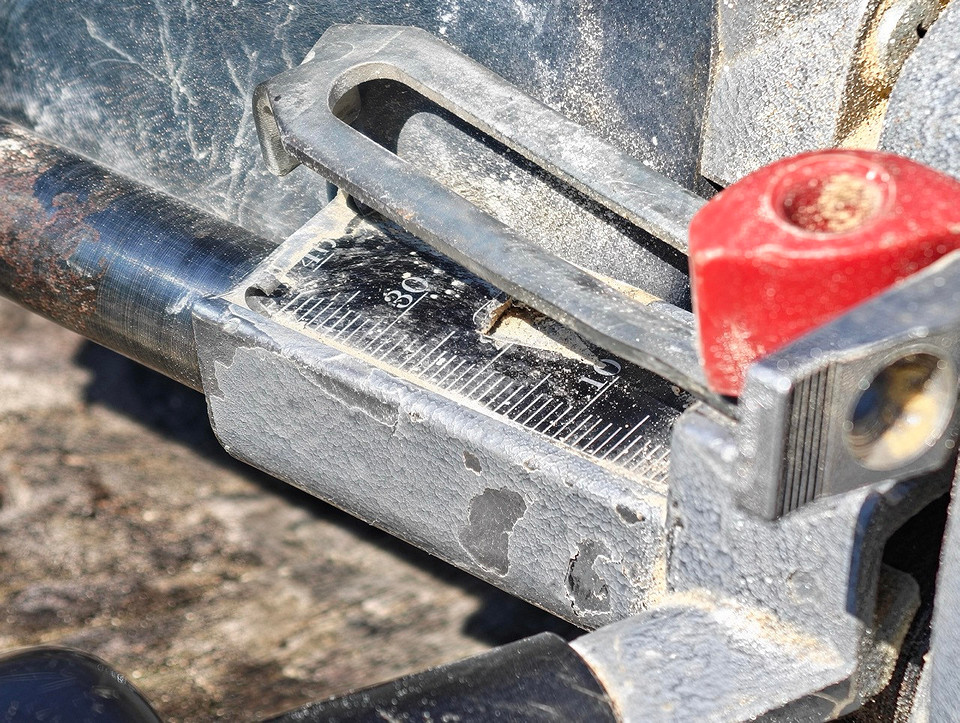

Глубина. Опустите фрезу до касания заготовки, обнулите штангу глубины, поднимите на нужный вылет, зажмите барашек. Револьверная головка со ступеньками под штангой — неплохой способ сделать три захода без пересчёта: прошли, провернули на следующую ступень, прошли снова.

Сколько снимать за проход:

• 2–3 мм — и на твёрдых породах, и на мягких; точная цифра зависит от мощности фрезера и диаметра фрезы.
• Верхняя граница для узких пазовых фрез 6–12 мм на сосне — половина диаметра, но это потолок, а не норма.
• Для крупных профильных фрез правило половины диаметра не работает вовсе: только несколько мелких проходов.

Дело не только в нагрузке на двигатель, хотя слабый мотор на глубоком резе проседает. Главное — стружка: чем глубже фреза сидит в древесине, тем меньше у стружки шансов выйти наружу. Она остаётся в пазу, перетирается, нагревается — отсюда прижог и быстрое затупливание фрезы. Плюс глубокий рез сильнее отжимает фрезер вбок, и он уходит от разметки.

Обороты и подача

Универсальной таблицы нет: обороты обычно пляшут от породы, остроты фрезы и мотора. Но есть ориентиры, на которые ориентируются все:

• до 25 мм — 22 000–24 000 об/мин;
• 25–50 мм — не более 18 000 об/мин;
• 50–64 мм — 12 000–16 000 об/мин;
• 64–75 мм — 8 000–12 000 об/мин;
• свыше 75 мм — 8 000–10 000 об/мин.

Логика простая. Дерево режет кромка фрезы, а её линейная скорость растёт вместе с диаметром: у 25-миллиметровой фрезы на 22 000 об/мин кромка идёт со скоростью около 100 км/ч. Разгоните так же фрезу вдвое крупнее — древесина сгорит, а фрезу даже может разорвать. Естественно, число, выбитое на самой фрезе, — потолок, а не рабочее значение.

Подачу вы задаёте руками и контролируете на слух. Если ведёте медленно, значит фреза долго трёт одно место, из-за чего на кромке остаётся тёмная полоса прижога. Слишком быстро — двигатель перегружается и теряет обороты, на выходе будут сколы и ступеньки. При правильной подаче мотор звучит ровно: чуть нагружен, но не воет. Это единственное, чего не выставишь колёсиком, — только руки и опыт. Отсюда главный совет новичку: полчаса тренировки на куске сосны экономит испорченную столешницу из дорогого материала.

Направление подачи

Обычно фреза вращается по часовой стрелке, если смотреть на инструмент сверху. Безопасно только одно направление — когда зубья набегают на материал навстречу движению инструмента: тогда сила резания отталкивает фрезер, а не тянет его. Это называют встречным фрезерованием.

Пойдёте в обратную сторону — выйдет попутное фрезерование, оно же называется climb cut. В этом случае фреза перестаёт отталкиваться и начинает вгрызаться, утягивая инструмент вперёд по ходу. На двадцати тысячах оборотов это происходит быстрее, чем вы успеете моргнуть — чревато травмами и испорченными заготовками.

Оговорка: в мебельных цехах на капе и свилеватом ясене проходят коротким попутным резом на миллиметр — он приминает волокна вместо того, чтобы выдирать, поэтому кромка выходит чище. Приём рабочий, но осваивать его первым — как учиться ходить на скользкой дороге. Правило простое: на ручном фрезере — только встречное направление. Попутный проход оставьте на потом.

Так что вот как правильно работать фрезером по дереву — ручным, а не стационарным. Направление важнее всего остального вместе взятого.

Как научиться работать фрезером: кромка и паз

Скругление кромки — идеальный первый опыт. Возьмите кромочную фрезу с подшипником на конце: такая сама катится по торцу заготовки и сама держит отступ, отдельный параллельный упор не нужен.

Обходить кромку нужно в правильном порядке: сперва два коротких торца поперёк волокон, потом длинные стороны вдоль. На выходе фрезы с торца волокна выкрашиваются, поэтому скол на углу почти неизбежен — но проходы вдоль волокон, сделанные последними, его срежут. Если всё сделать правильно, разделочная доска или полка за десять минут превратится из кустарной в заводскую.

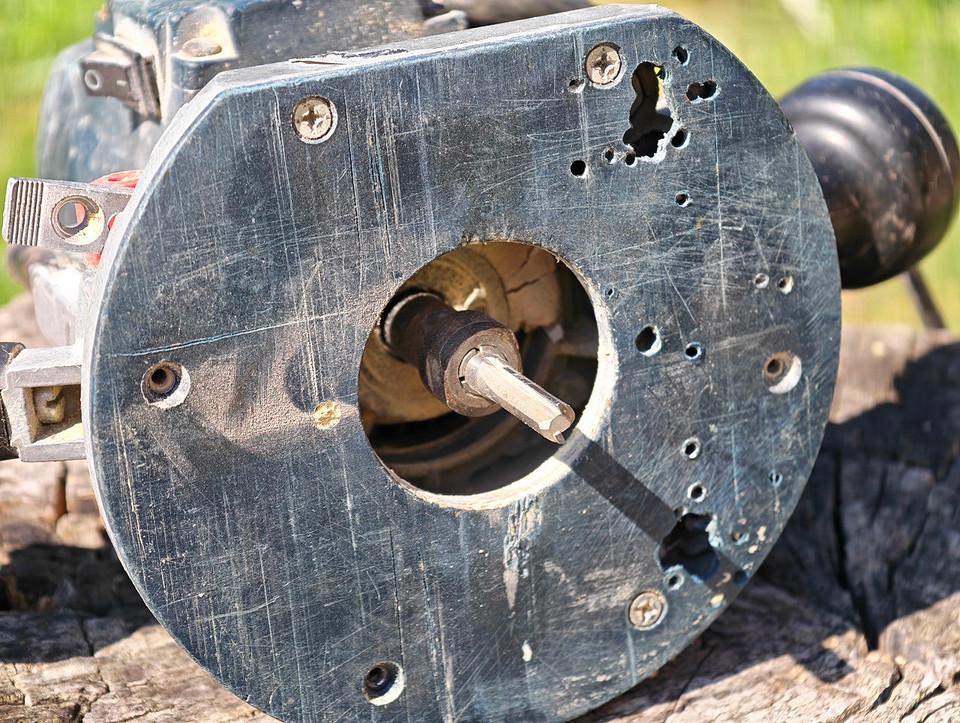

Второе упражнение — паз под заднюю стенку шкафа. Нужна прямая пазовая фреза, параллельный упор, делаем глубину постепенно в два-три захода через ступени револьверной головки.

Кстати, про материал. Сосна прощает почти всё, на ней и тренируются. А вот ЛДСП и фанера ведут себя иначе: смолы в слоях работают как абразив и съедают твердосплавную кромку фрезы в разы быстрее массива. В результате набор из двенадцати фрез за полторы тысячи умирает на первом же шкафу из ЛДСП. Одна кромочная фреза приличного производителя стоит примерно как весь набор — и переживёт его раз в десять. Мораль — не экономьте на инструменте и расходниках.

Вывести поверхность после фрезерования поможет подходящая шлифмашина, хотя при аккуратной подаче шлифовать почти нечего.

Врезка петли по шаблону

А теперь та самая задача из начала статьи. По шагам:

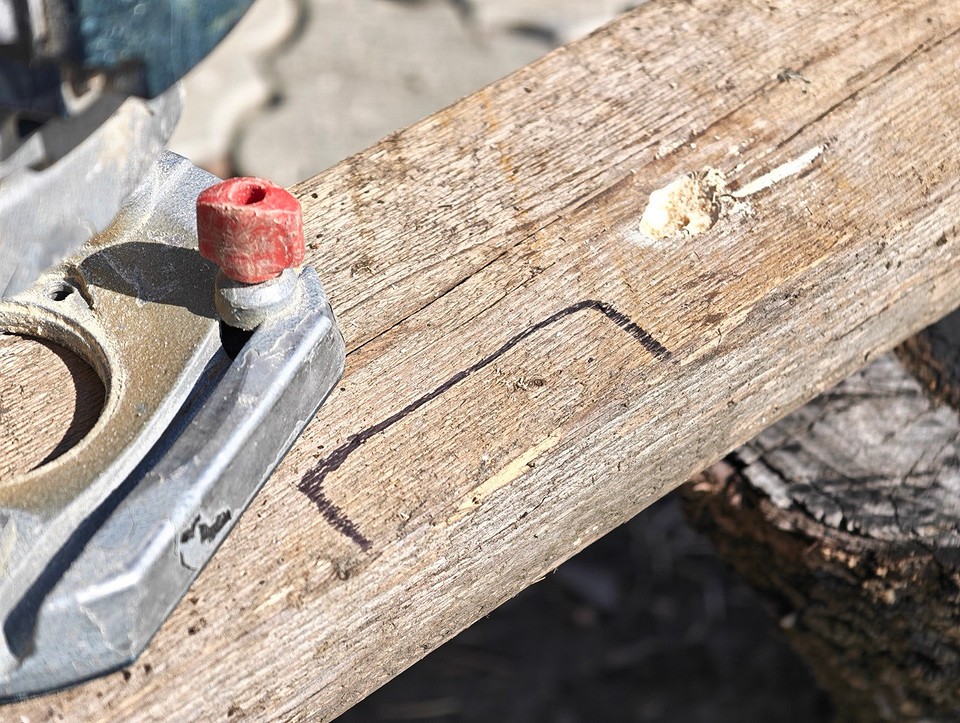

Разметка. Приложите петлю к торцу двери, обведите карандашом. Это контур гнезда — то, что должно получиться в итоге.

Шаблон. Возьмите кусок фанеры с вырезом, по которому скользит копировальная втулка в подошве фрезера. Учтите, что втулка всегда толще фрезы, так что режущая кромка будет отставать от стенки втулки внутрь. Гнездо поэтому всегда получается меньше выреза в шаблоне — ровно на половину разницы диаметров с каждой стороны. Формула: (диаметр втулки − диаметр фрезы) делим на 2. Втулка 16 мм, фреза 10 мм — припуск 3 мм по контуру. Петля 100×25 мм требует выреза в шаблоне 106×31 мм. Не учли припуск — гнездо выйдет уже петли на 6 мм, и петля просто не сядет.

Глубина. Строго по толщине карты петли — той пластины, что утапливается в дерево. Вылет фрезы отсчитывается от нижней поверхности шаблона, а не от двери. Проверьте на обрезке: петля должна лечь заподлицо с торцом, не выше и не ниже.

Крепление. Шаблон — на струбцины или двусторонний скотч, с упором-бортиком в торец двери. Саму дверь зажмите в верстак торцом вверх и подоприте вторым бруском: узкий торец подошву фрезера не удержит.

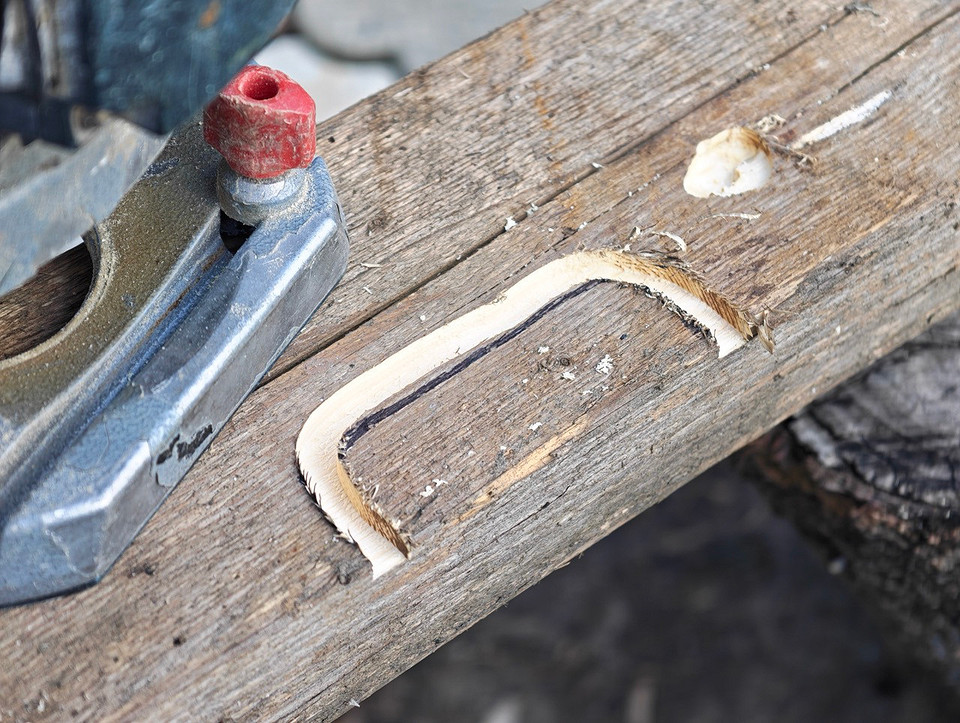

Проходы. Включите фрезер, дождитесь выхода на обороты, плавно опустите фрезу до упора глубины и зафиксируйте стопор. Сначала обойдите контур по шаблону, потом выберите середину.

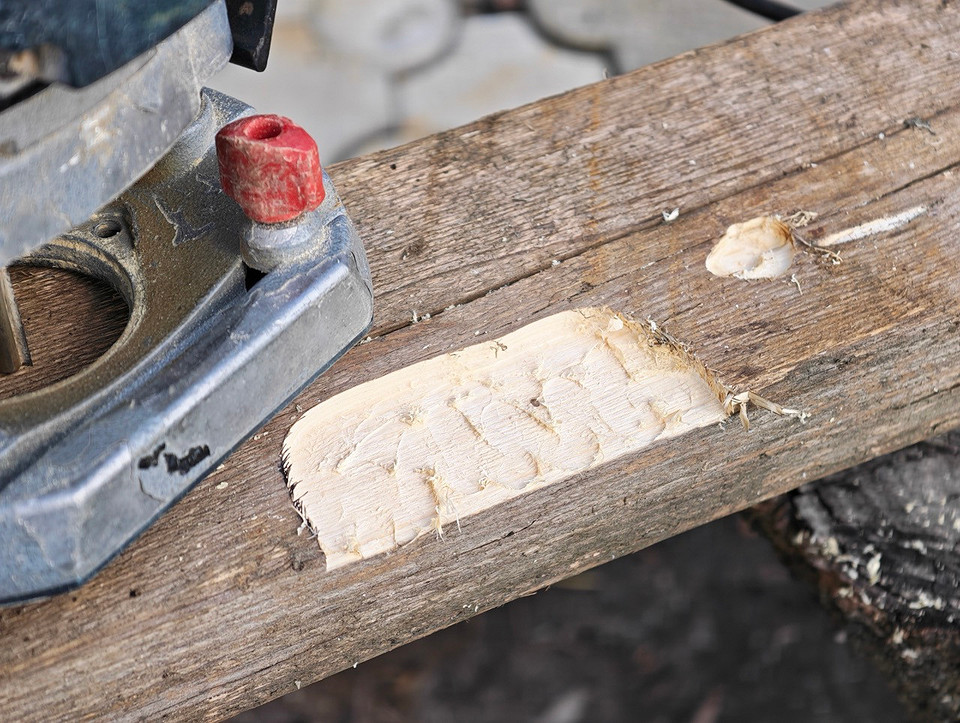

Углы гнезда выйдут скруглёнными: круглая фреза прямой угол физически не выберет. Радиус скругления равен половине диаметра фрезы — так, фреза 10 мм даёт R5. Обычно углы добивают острой стамеской. Но бывают петли со скруглёнными углами, под конкретный радиус. Сверьте радиус петли со своей фрезой (нужна фреза диаметром 2×R). Если нет такой петли — берите стамеску, тут без танцев с бубном не выйдет.

Техника аналогичная, если вместо петли вам нужно сделать надпись, вензель на дверце или серию одинаковых деталей. Как вырезать фрезером по дереву что-то сложнее прямой линии — вопрос не мастерства, а качества шаблона: фрезер честно копирует то, что ему подсунули. Кривой шаблон — кривой результат. Ну а делать всё вручную уже сможете потом, когда поднаберётесь опыта.

Безопасность и зажим

Конечно, фрезер прощает меньше ошибок, чем дрель, у которой сверло спрятано в материале: здесь фреза открыта и работает на скорости, при которой отлетевший сучок бьёт как пуля из пневматики. Так что в работе обязательно используем следующий минимум защиты:

1. Очки, наушники, респиратор. Пыль твёрдых пород относят к канцерогенам, респиратор здесь обязателен. У большинства фрезеров есть патрубок под шланг пылесоса — подключите его: без отсоса стружка закрывает разметку, из-за чего становится плохо видно рабочую зону.
2. Зажим для заготовки. Доску фиксируют струбцинами, обе руки должны держать инструмент. Придерживать деталь ладонью в двадцати сантиметрах от фрезы — верный способ попасть в травмпункт.
3. Достаём вилку из розетки при смене фрезы. Кнопка блокировки шпинделя не предохраняет от случайного пуска, поэтому всегда отключайте прибор из сети.
4. Запуск и остановка на весу. У кромочного фрезера разгоняйте фрезу над заготовкой, у погружного — до погружения. После прохода дождитесь полной остановки, не пытаясь притормозить фрезу деревяшкой.

Плюс одно правило, которое обычно забывают: перчатки при работе с вращающимся инструментом лучше снять — ткань цепляется за всё охотнее, чем голая кожа. И помните, что попутное фрезерование — самый опасный момент во всей работе, опаснее любого пункта этого списка. Это базовый минимум, а не замена руководству к вашей модели.
