Как разочароваться в кабеле из-за собственной неграмотности
Представьте: вы купили кабель с проводниками сечением 2,5 кв. мм, замерили их диаметр штангенциркулем, а там всего 1,78 мм. Получается, вам подсунули что-то не то? Нет — просто вы не разобрались в характеристиках кабеля.



Увы, обмануть нас норовят сплошь и рядом. Покупая кабель с сечением 2,5 кв. мм нельзя быть уверенным, что проводники в нем имеют именно такое сечение. Неудивительно, что покупатели предпочитают как минимум читать отзывы, а как максимум — брать в руки штангенциркуль и самостоятельно замерять диаметр жил. И тут возникает один казус: цифра при реальных замерах всегда оказывается сильно меньше значения сечения. Как же такое может быть?

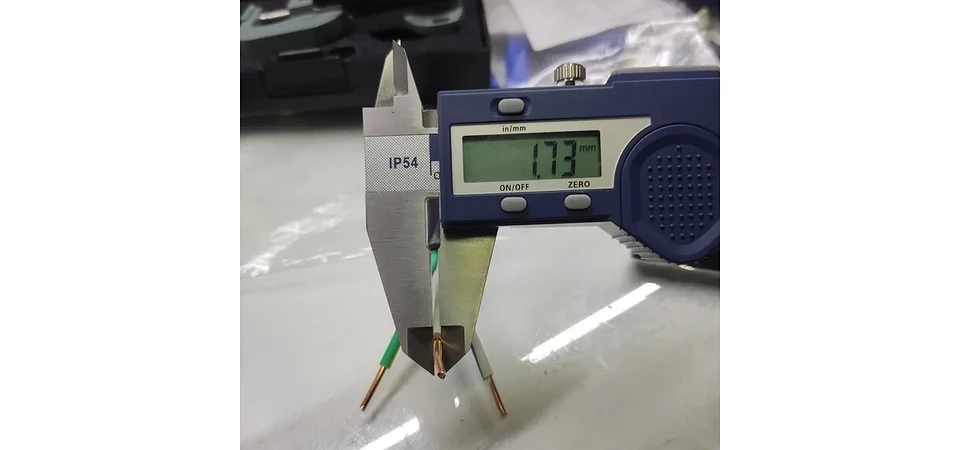

Вот, к примеру, фото реального пользователя одного из магазинов, где продают кабель. Мы нашли ее в комментариях к кабелю ВВГнг(А)-LS 3х2,5.
Почему 1,73, а не 2,5? Потому что это разные величины.
В характеристиках приводится сечение проводника, а пользователи замеряют диаметр. Но это не одно и то же!
Представим себе проводник в разрезе в виде круга. Его диаметр — это как раз тот размер, который можно измерить штангенциркулем. А сечение — это площадь круга. Она, как мы знаем из школьного курса математики, вычисляется по формуле S=3,14D2/4. Мы рассчитали диаметр проводников для самых популярных сечений:
1,0 кв.мм — 1,13 мм;
1,5 кв.мм — 1,38 мм;
2,0 кв.мм — 1,6 мм;
2,5 кв.мм — 1,78 мм;
3,0 кв.мм — 1,96 мм;
3,5 кв.мм — 2,11 мм.
Конечно, в идеале проводники нашего ВВГнг(А)-LS 3х2,5 должны иметь диаметр 1,78 мм. Но кабель выполнен по ТУ и не имеет сертификации ГОСТ, поэтому такие отклонения допустимы. Кстати, можете почитать, в чем разница между ТУ и ГОСТ с точки зрения производства кабеля. И уж точно не стоит отказываться от покупки кабеля если диаметр проводников оказался меньше заявленного сечения — теперь вы знаете, что сравнивать их нельзя.
