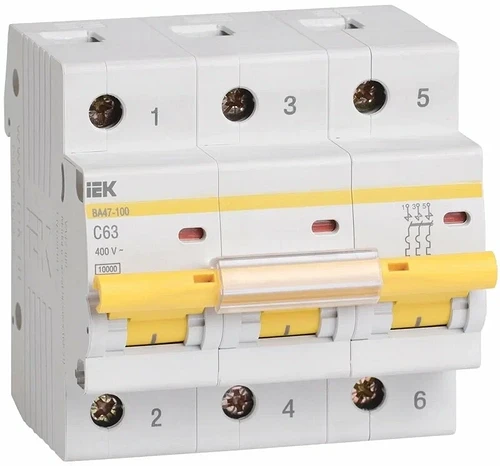

Характеристики автоматических выключателей и их основные параметры
Автоматические выключатели защищают электропроводку от перегрузок и коротких замыканий. Чтобы устройство точно сработало, необходимо правильно подобрать его по характеристикам. Основная — отключающая характеристика автоматического выключателя. Далее об этом подробнее.
Автоматический выключатель (АВ) — это коммутационное устройство, предназначенное для защиты электрической цепи от перегрузок и короткого замыкания. При возникновении аварийных состояний выключатель размыкает цепь, предотвращая повреждение проводки и электроприборов.
Скорость срабатывания АВ зависит от мощности тока и некоторых других условий. Все это называется характеристиками или, если говорить профессиональным языком — отключающими параметрами.
Типы расцепителей
Автоматические выключатели в основном оснащаются двумя типами расцепителей — электромагнитными и тепловыми.
Электромагнитный расцепитель — мгновенно размыкает контакты при возникновении токов короткого замыкания. Сверхтоки создают электромагнитное поле, которое воздействует на подвижный сердечник, размыкая контакт.
Возникающая при этом электрическая дуга поглощается специальной камерой, что предотвращает оплавление контактов и корпуса выключателя.
Тепловой расцепитель — биметаллическая пластина, которая нагревается, изгибается и, при достижении предельной нагрузки в цепи, размыкает контакт. Срабатывание такого расцепителя может длиться от нескольких секунд до нескольких минут или даже часов, что зависит от характеристик приборов. Также тепловые модели могут ложно срабатывать при сильном нагреве извне — например, если использовать их в помещениях с повышенной температурой.
Автоматический выключатель 16а — характеристикиНоминальное рабочее напряжение — 230 В.Номинальный рабочий ток Iн — 16 А.Число полюсов — 1.Наибольшая отключающая способность — не менее 4,5 кА.Класс токоограничения — 3.Диапазон рабочих температур — от -40°C до +50°C.
Основные характеристики автоматических выключателей
Номинальный ток (Iн)
Это максимальный ток, который может протекать через автоматический выключатель бесконечно долго, не отключая защищаемую электрическую сеть. При превышении этого значения автомат срабатывает и размыкает цепь. Распространенные номиналы бытовых автоматов — 6, 10, 16, 20, 25, 32, 40, 50, 63 Ампера. Также существуют АВ номиналами 80 и 100 А. Значение номинального тока обычно указывается на корпусе.
Время-токовая характеристика (ВТХ)
Еще этот параметр называют кривой отключения, характеристикой срабатывания или классом. Эта характеристика отключения автоматических выключателей показывает зависимость времени срабатывания автомата от силы тока, протекающего через него.
Автоматы делятся по ВТХ на несколько классов:
- A — срабатывают при токе в 2-3 раза выше номинального. Обладают самой высокой чувствительностью и могут срабатывать даже при превышении номинала на 30 %.
- B — срабатывают при токе в 3–5 раз выше номинального. Обладают меньшей чувствительностью, чем тип A и широко используются в быту, особенно в домах со старой проводкой и на дачах.
- C — цепь обесточивается только при превышении номинала в 5–10 раз. Наиболее распространены в бытовых сетях, особенно в новых многоквартирных домах, где перегрузки возникают из-за высоких пусковых токов бытовой техники.
- D — разрыв цепи происходит при превышении номинала в 10–20 раз. Имеют наиболее высокую перегрузочную способность.
- K — имеют большой разброс в величинах тока расцепления: для переменного это 12-кратное превышение номинала, для постоянного — 18-кратное.
- Z — токи срабатывания соленоида электромагнитного расцепления меньше, чем у K. Для переменного тока это трехкратное превышение номинала, для постоянного — примерно в 4,5 раза больше номинальной величины.
Автоматический выключатель 10а — характеристикиНоминальное рабочее напряжение — 230 В.Номинальный рабочий ток Iн — 10 А.Число полюсов — 1.Наибольшая отключающая способность — не менее 4,5 кА.Класс токоограничения — 3.Диапазон рабочих температур — от -40°C до +50°C.
Полюсность
Автоматические выключатели также отличаются полюсностью — количеством контакторов, которые независимо защищают сеть от перегрузки.
- Однополюсные (1P) — самый простой и распространенный вариант, предназначен для защиты одной фазы в однофазной сети.
- Двухполюсные (2P) — связка из двух однополюсных автоматов. Обеспечивают разрыв как фазы, так и нуля одновременно.

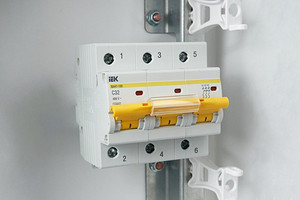

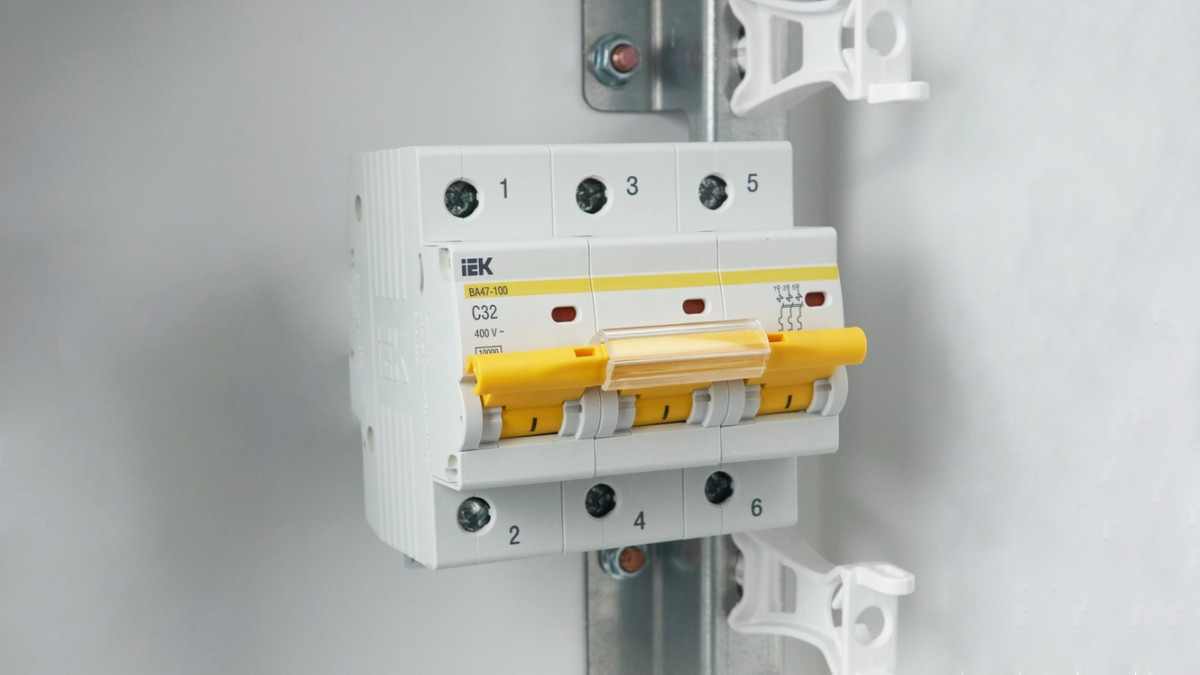

- Трехполюсные (3P) — используются в трехфазных цепях и защищают сразу три фазы на входе.
- Четырехполюсные (4P) — вводные модели автоматов, монтируемые в распределительных устройствах для одновременного обесточивания трех фаз и нуля в трехфазной сети.
Предельная коммутационная способность
Характеристики автомата 16А и других также включают параметр номинальной наибольшей отключающей способности. Это максимальный ток, который автомат может отключить без потери функциональности — то есть, не вызывающий оплавления контактов. У современных модульных устройств этот параметр обычно составляет 4,5 или 6 кА.
Класс токоограничения
Указывает на быстродействие автомата и обозначается цифрой на панели устройства. Большинство моделей имеют класс токоограничения «3», что означает способность отключать токи короткого замыкания не более чем за 6 мс.
Номинальное рабочее напряжение
Большинство автоматических выключателей могут работать в однофазных или трехфазных сетях. Но есть и варианты для специфичных условий — например, модули серии ВА57 рассчитаны на напряжение до 690 В переменного тока.
Другие характеристики
- Способ присоединения внешних проводников — задний, передний или универсальный.
- Селективность — селективные (до 1 с) или неселективные (мгновенные, 0,02-0,1 с).
- Тип рубильника — ручной или электропривод.
- Тип конструкции — модульный от 0,5 до 125 А, в литом корпусе от 10 до 2500 А и воздушный от 800 до 6300 А.
