Как работает газовая колонка — устройство и принцип этого прибора

Пожалуй, все понимают, что принцип работы газовой колонки сводится к одной идее: вы открываете кран — колонка понимает, что пошла вода, включает горелку, нагревает теплообменник, вода проходит через него и становится теплой на выходе. Вся магия в том, что прибор делает это автоматически, еще и безопасно: например, если нет тяги, нет пламени или вода не идет, то автоматика просто перекрывает газ. Но как?

• Как работают газовые колонки в квартире
• Как устроена газовая колонка
  • Теплообменник
  • Горелка и подача газа
  • Розжиг
  • Датчики, тяга и автоматика безопасности
• Газовая колонка без дымохода — как работает
  • Атмосферная колонка с дымоходом
  • Как работает бездымоходная газовая колонка
• Почему температура воды скачет

Как работают газовые колонки в квартире

В квартире колонка стоит в кухне и подключена к холодной воде, газу и системе отвода продуктов сгорания — в общем, ее выхлопная труба выведена на улицу. В санузлах колонки тоже бывают, но это запрещено правилами безопасности и монтажа, так что такое встречается только в очень старых домах, где никто ничего не проверяет, или в новых, если владельцы установили ее незаконно.

Но это уже другой вопрос — сегодня нас интересует, как работает газовая колонка для нагрева воды. Последовательно это так:

1. Открываете горячий кран
2. Начинается подача воды через колонку
3. Внутри стоит водяной блок или датчик протока
4. Он ловит момент включения и дает команду на розжиг
5. Включается горелка
6. Теплообменник начинает нагреваться
7. На выходе вы получаете горячую воду

Чем сильнее вы открыли кран и сделали больше проток, тем сложнее колонке поднять температуру. Поэтому многие модели регулируют пламя, чтобы держать заданные градусы при сильном напоре и не перегревать воду при маленьком. Это называется модуляцией — у новых она работает лучше, у старых хуже или вообще отсутствует.

Именно поэтому одна и та же колонка может вести себя по-разному: если напор плавает или кто-то открыл воду в другой точке, температура на выходе может измениться. Современная автоматика с модуляцией пламени справляется с этим лучше, старые модели — хуже.

Как устроена газовая колонка

Давайте разберем прибор на основные узлы и поймем, что и как здесь работает.

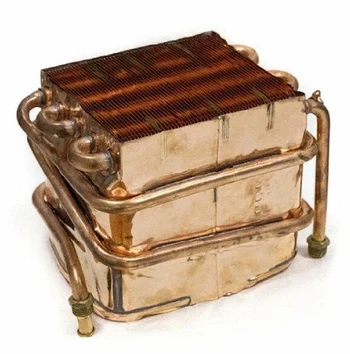

Теплообменник

Теплообменник — это металлический радиатор, по которому проходит вода. Он расположен над горелкой. Горелка греет металл, а металл передает тепло воде. Чем чище теплообменник внутри, тем стабильнее нагрев.

Если внутри есть накипь, вода идет хуже, а тепло передается не так эффективно. Именно поэтому в старых колонка температура прыгает, а автоматика, если присутствует, чаще срабатывает из-за перегрева.

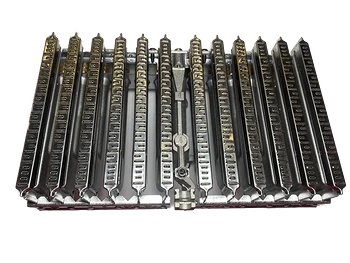

Горелка и подача газа

Горелка — место, где сгорает газ. Газ подается через газовый клапан, а его количество регулируется автоматикой. В простых моделях вы вручную выставляете мощность, в более современных колонка сама меняет подачу, чтобы держать заданную регулятором температуру.

Это называют модуляцией пламени: горелка не просто включается и выключается, а может гореть слабее или сильнее. Прямо как умная лампа, которая может менять свою яркость или газовая печь, где пламя регулируется не рывками, а плавно.

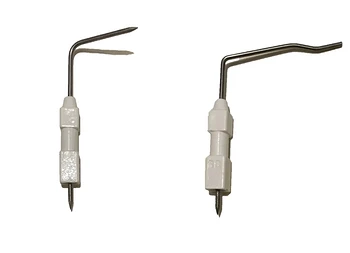

Розжиг

Розжиг бывает разный. Старый вариант — постоянный запальник (маленькое пламя горит всегда). Такие уже не встречаются в магазинах, так что современный — электронный розжиг от батареек или от сети. Электронный удобнее и экономичнее: газ не тратится на постоянный огонек, и колонка зажигается только при открытии воды.

Датчики, тяга и автоматика безопасности

Внутри современной колонки есть датчики, которые следят за безопасностью:

• датчик пламени — понимает, горит ли горелка
• датчик перегрева — следит, если теплообменник нагрелся слишком сильно
• датчик тяги — контролирует, что продукты сгорания уходят как надо

Если любой из этих параметров не в норме, автоматика перекрывает газ. Это и есть причина, почему колонка может внезапно потухнуть: она защищает и вас, и сам прибор.

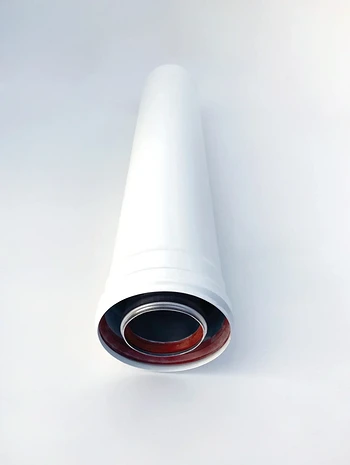

Газовая колонка без дымохода — как работает

Еще газовые колонки (и котлы тоже) делятся на два типа: атмосферные и бездымоходные. Разница здесь в способе отвода продуктов сгорания и том, как и где колонка берет воздух для горения.

Атмосферная колонка с дымоходом

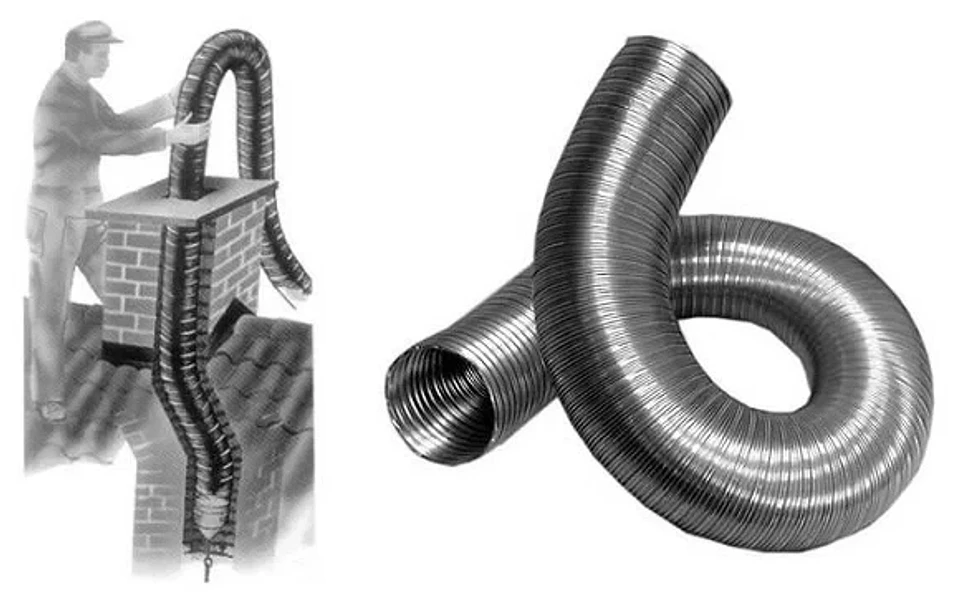

Это классический вариант: воздух для горения берется из помещения, а продукты сгорания уходят в дымоход за счет естественной тяги. Такие модели чувствительны к вентиляции: если тяги нет, то газ горит плохо, и в итоге срабатывает защита. Поэтому исправная вытяжка, приток воздуха и нормальный дымоход для них критичны.
