Как подключить варочную панель к электросети — инструкция и советы
Не все варочные панели подключаются одинаково: какие-то можно просто включить в розетку, а другие необходимо «вживлять» в домашнюю электропроводку. Но в этом тоже нет ничего сложного — делимся пошаговой инструкцией, которая поможет вам разобраться, как правильно подключить варочную панель к электросети.
Перед тем как подключить варочную панель индукционную к электросети, советуем ознакомиться с комплектным руководством по эксплуатации устройства, но если ее нет под рукой, можно ориентироваться на наши рекомендации.
В этой статье мы поделимся пошаговой инструкцией по подключению варочной панели, рассмотрим подключение к розетке или распределительной коробке, а еще поделимся советами.
Подготовка к подключению

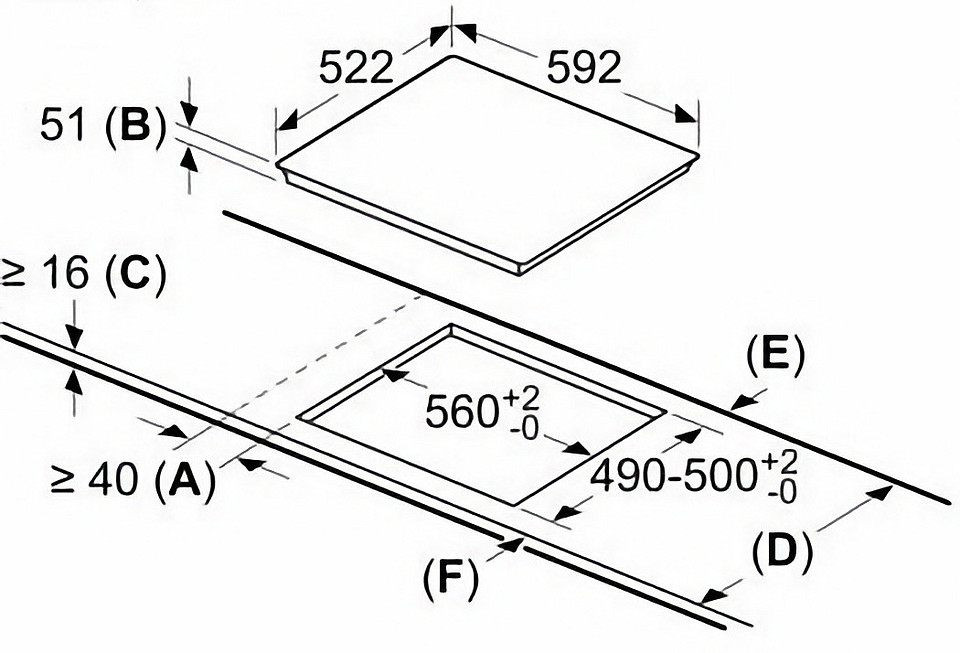

Перед установкой необходимо подготовить к монтажу как саму панель, так и место, куда будет устанавливаться и подключаться прибор — например, заранее очистить поверхность и посадочное углубление от загрязнений. Также стоит проверить совместимость панели и отверстия, в которое она будет устанавливаться.
ВНИМАНИЕ!Первым делом при работе с электричеством важно прекратить подачу энергии в помещение, где будет производиться монтаж. Если такой возможности нет, отключите главный рубильник на вводе. Это обязательный пункт при обеспечении безопасности.
Большинство варочных панелей имеют однофазное подключение. Двухфазное и трехфазное — значительно реже. У панелей под однофазное подключение — три провода в кабеле (фаза, ноль, земля), под двухфазное — четыре, под трехфазное — пять. Но, повторимся, скорее всего вам придется иметь дело с одной фазой.
Подключение можно произвести через клеммник или силовую розетку. Последний вариант гораздо удобнее: можно заменить панель, не отключая электричество. Или отодвинуть кухонный гарнитур (например, для ремонта плитки на полу) без прямого контакта с клеммами. Можно взять вот такую розетку на 220 В.
Установка силовой розетки мало чем отличается от обычной. Учтите только, что у варочных панелей короткий кабель, так что размещать розетку нужно в непосредственной близости. Подающий напряжение кабель подключается к клеммам самой розетки, провода от панели — к вилке. Не забудьте про заземление: его обязательно нужно сделать (кроме случаев, когда такового физически нет в проводке).
Если же вы сами проводите линию к панели, используйте кабель определенного сечения. :
- Для однофазного подключения (220 В) используется кабель 3×6 мм².
- Для трехфазного подключения (380 В) применяется кабель 5×2,5 мм².
К обычной розетке с кабелем 3×2,5 мм² можно подключать только переносные настольный плиты или встраиваемые панели с двумя конфорками. Как правило, их мощность не превышает 3 кВт, так что стандартная проводка вполне выдержит (если, конечно, к ней не подключены еще пара обогревателей и бойлер).
Определение схемы подключения
Схема подключения варочной панели указывается на корпусе или в инструкции. В зависимости от типа сети и самой панели существуют разные способы подключения.

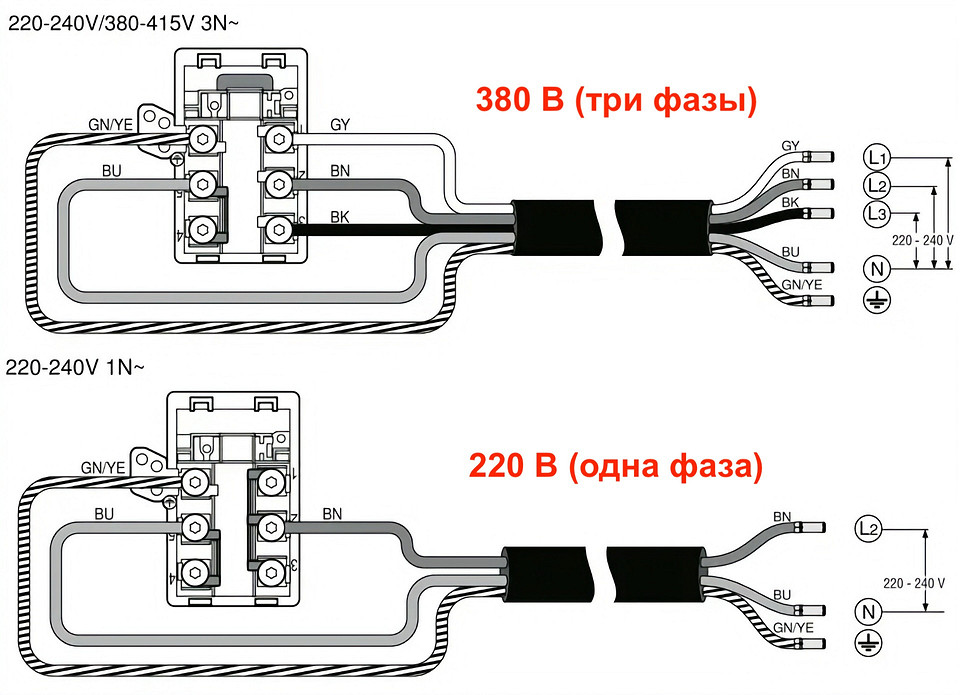

Как подключить варочную панель к электросети 220 В. При однофазном подключении провода подключаются только к разъемам L1 (фаза), N (ноль) и PE (заземление). При этом все три фазные клеммы (L1. L2, L3), если таковые имеются на панели, нужно соединить перемычкой.
Как подключить варочную панель к 380 В. Трехфазное подключение (380 В) производится похожим образом, но здесь каждая фаза подключается отдельно (L1, L2, L3), а нулевой провод (N) и заземление (PE) — стандартно. То есть, никаких перемычек в клеммнике быть не должно.
Подключение к сети
Если вам не нравится способ с выводом розетки, можно подключить панель напрямую к кабелю питания. Для этого понадобится клеммник, и часто он уже есть в комплекте панели. Здесь опять-таки напомним, что любые зажимные соединения должны быть в зоне доступа, то есть их нельзя, к примеру, располагать в распредкоробке, замурованной в стене или накрытой обоями.
Как подключить варочную панель к коробке. В этом случае провода от щитка заводятся в распределительную коробку отдельно от других кабелей, которые используются для питания остальных электроприборов. Также панель должна быть подключена через дифавтомат мощностью не менее 16 А.
| Мощность, кВт | До 3,5 | 3,5–5,5 | 5,5–7,2 | 7,2–8,8 |
|---|---|---|---|---|
| Однофазная сеть, мм2, кабель из трех жил | 3*2,5 | 3*4 | 3*6 | 3*10 |
| Номинальный ток дифавтомата, А (мА) | 16 (30) | 25 (30) | 32 (30) | 40 (30) |
| Трехфазная сеть, мм2, кабель из пяти жил | 5*2,5 | 5*2,5 | 5*2,5 | 5*2,5 |
| Номинальный ток дифавтомата, А (мА) | 16 (30) | 25 (30) | 25 (30) | 25 (30) |
Для подключения достаточно соединить фазные провода (L), нулевой (N) и заземляющий (PE) с проводами панели с помощью скруток или качественных клеммных колодок.
Как определить фазу и ноль?
В современных домах, построенных по актуальным стандартам, используются кабели с определенными характеристиками — в том числе имеют цветовые обозначения для фазы, ноля и заземления. Но в старых домах проводка может использоваться другая, причем с нарушениями распиновки по цвету. В таком случае определить фазу и ноль можно только при помощи специального прибора или индикаторной отвертки:
— Осторожно вставьте жало отвертки в один из контактов розетки или дотроньтесь им до провода.
— Коснитесь пальцем контактной площадки на рукоятке.
— Если внутри отвертки загорелся индикатор, значит, это фазный провод. Если индикатор не загорелся — это ноль (N).
Проверка
После завершения работ обязательно проверьте монтаж и качество подключения:
- Проверьте мультиметром наличие напряжения на выходах.
- Убедитесь, что провода надежно закреплены.
- Активируйте автоматический выключатель и протестируйте панель.
- Если панель работает корректно, установите ее в подготовленное место.
На этом подключение можно считать завершенным. Если у вас что-то не получается, или панель не работает после подключения, рекомендуем разъединить кабели и обратиться к квалифицированному электрику. В противном случае можно не только испортить технику, но и устроить пожар — такой «награды» за подключение домашних электроприборов мы вам не пожелаем.
