Как подключить светодиодную люстру — пошаговая инструкция

В отличие от других источников света, светодиоды не могут подключаться в розетку напрямую, так как для работы им требуется значительно более низкое напряжение. Обычно это 2–4 В на один элемент. Если подать повышенный ток, диод «пробьет» — то есть, сгорит. Поэтому светодиодные приборы никогда не подключаются к электрической сети без преобразователя (он же блок питания, он же драйвер), который выдает необходимое и безопасное напряжение.

В обычных светодиодных лампах он в колбу. В люстрах это отдельный блок питания, который может быть не только источником тока, но еще и выступает в роли контроллера. Например, поддерживает смену режимов или управление с пульта. Как раз этот момент и отпугивает многих домашних мастеров, которые впервые сталкиваются со светодиодными люстрами и светильниками.

Однако все осветительные приборы подключаются одинаково — с помощью двух проводов, которые выходят из плафона или блока питания. Стандартно это фаза и ноль — их нужно подключить к соответствующим проводам, которые идут по потолку к выключателю. Реже бывают модели с тремя проводами, но в этом тоже нет ничего страшного. Сейчас расскажем, как подключить светодиодную люстру с пультом — как с двумя, так и с тремя проводами.

Монтаж

Светодиодные люстры крепятся к потолку несколькими способами — это может быть обычная планка, крестовина или крюк. Перед тем как подключить блок светодиодной люстры, необходимо установить комплектную систему крепления на потолок. Если потолок выполнен из гипсокартона, необходимо использовать специальные крепежи. Бывают потолки из фанеры — в таком случае для надежного крепления хватит коротких саморезов.

Так или иначе, установить крепления на такие типы потолков можно самостоятельно. Гораздо сложнее с натяжными. Теоретически полотно можно просто аккуратно надрезать крест-накрест в месте крепления, рассверлить отверстие, вставить в него дюбель и завернуть длинный шуруп. Но в идеале еще до натяжки полотна нужно попросить мастеров сделать «закладные», на которые вы и будете крепить люстру.

Когда крепление будет готово, можно приступать к подключению проводки.

Подключение люстры с двумя выводами

Самая простая система — люстра с двумя выводами. Такую подключить легче всего, так как для правильной установки достаточно соединить фазу и ноль с соответствующими кабелями в проводке. Если перепутать их местами, ничего страшного тоже не случится. Некоторые люстры просто не работают при таком подключении или светятся вполнакала, что заметно в полной темноте.

Если проводке в помещении проложена в соответствии с правилами и стандартами, то, скорее всего ноль будет на синем проводе, а фаза на коричневом или черном. Однако во избежание проблем лучше вручную определить, какой провод за что отвечает. Это можно сделать с помощью специального инструмента — мультиметра или хотя бы индикаторной отвертки.

Провода на люстре обычно тоже промаркированы — чаще всего это красный и черный. Красный является фазой, а черный нолем. Иногда один провод может быть полностью белым, а второй серым или белым с черной полосой. Это тоже фаза и ноль соответственно.

Когда все будет готово, можно приступать к монтажу. Проще всего использовать быстрозажимные клеммы Wago. Можно использовать и винтовые — у недорогих люстр именно такие входят в комплект.

Скрутка — явно не лучший вариант. Не будем лишний раз повторяться: если интересно, почитайте о плюсах и минусах разных типов соединений в другой нашей статье.

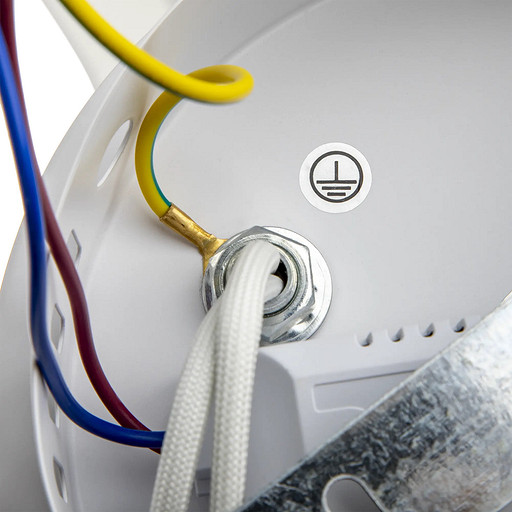

Во время монтажа внимательно изучите проводку на предмет заземления — это дополнительный провод, который защищает систему от утечек и поражения электрическим током. Если заземление выведено к люстре, необходимо соединить этот провод с корпусом светильника. Обычно для этого предусмотрена отдельная клемма или место с шайбой, под которую нужно зажимать провод.

Подключение люстры с тремя выводами

Встречаются люстры, у которых вместо двух проводов выходят три. Это значит, что у светильника есть два контура, которыми можно управлять по отдельности. Для правильного использования такого прибора придется установить двойной выключатель. Если он уже присутствует, то в месте подключения люстры на потолке должно выходить три провода — две фазы и один ноль.

Соответственно, схема подключения люстры с тремя проводами не сильно отличается от предыдущего способа. Просто нужно не забыть про подключение дополнительного провода.

Но бывает и такое, что выключатель установлен одинарный, а световой прибор имеет два контура. Для подключения люстры с двумя контурами к системе с одинарным выключателем необходимо соединить обе фазы на светильнике в единый провод и подключить их к фазе проводки. Ноль, соответственно, все также подключается к нулю.

Использовать светильник в таком случае не запрещено, но он будет лишен функции раздельной работы — станет включаться целиком и сразу. Впрочем, среди полностью светодиодных такие модели встречаются крайне редко.

Синхронизация с пультом

Если люстра поддерживает управление с пульта, то необходимо синхронизировать его с блоком управления. Для этого достаточно выполнить следующие шаги:

• Включите люстру с помощью настенного выключателя;
• Нажмите и удерживайте кнопку синхронизации на пульте;
• После короткого мерцания люстры, кнопку можно отпустить.

Процесс настройки некоторых моделей может отличаться, поэтому рекомендуется перед синхронизацией заглянуть в инструкцию.

Не забывайте про безопасность!

Работайте с проводкой только при отключенном питании, а также используйте инструмент с рукоятками из качественного изоляционного материала. Вместо табуретки, стула и других предметов мебели используйте стремянку с возможностью фиксации положений. Также не забывайте про запрет на скрутки и соблюдение фаз при подключении светильника.
