Как подключить стабилизатор напряжения в частном доме

Но чтобы устройство действительно защитило дом, нужно не просто купить подходящую модель, а еще и грамотно подключить ее к щитку. Разберемся, как сделать это правильно и безопасно.

• Зачем нужен стабилизатор напряжения
• Какой тип стабилизатора выбрать
• Где лучше установить стабилизатор
• Стабилизатор напряжения — как подключить к щитку
• Типичные ошибки при подключении

Зачем нужен стабилизатор напряжения

Современная бытовая техника крайне чувствительна к перепадам напряжения. Телевизоры, стиральные машины, газовые котлы, холодильники и особенно электроника с микропроцессорным управлением могут выйти из строя даже при кратковременном скачке.

А нестабильное напряжение — типичная проблема большинства загородных домов, где линии электропередач часто перегружены, а провода проложены старого образца.

В пиковые часы нагрузки вольтаж там может падать до 160–180 В, а ночью подскакивать выше 250 В. И то, и другое очень опасно для техники.

Стабилизатор служит своеобразным «фильтром» между электросетью и вашими приборами. Он автоматически выравнивает подаваемое напряжение, поддерживая на выходе стабильные 220 В или 380 В, если это трехфазная сеть и соответствующий стабилизатор.

Какой тип стабилизатора выбрать

Перед тем как подключить стабилизатор напряжения в частном доме важно понять, какое устройство будет работать наиболее эффективно в наших условиях. Существует несколько типов стабилизаторов, и схема их подключения зависит от конструкции.

• Релейные стабилизаторы. Самый популярный и доступный вариант. Работают за счет переключения обмоток автотрансформатора с помощью реле. Отличаются простотой и быстрым откликом, но при частых скачках громко щелкают и быстро изнашиваются.
• Сервоприводные или электромеханические. Плавнее регулируют напряжение за счет перемещения щетки по обмотке трансформатора. Обеспечивают высокую точность вплоть до 2–3 %, но чувствительны к пыли и требуют периодического обслуживания.

• Электронные — тиристорные и симисторные. Современные и надежные устройства, мгновенно реагирующие на изменения в сети. Дороже, зато бесшумны и долговечны. Все потому, что в них нет механических деталей, а вся регулировка происходит электронно на уровне микросхем и транзисторов.
• Инверторные стабилизаторы. Более сложный, но продвинутый тип электронных стабилизаторов. Такие преобразуют переменное напряжение в постоянное, а затем обратно в идеально ровные 220 В. Технологичный и самый дорогой тип.

Где лучше установить стабилизатор

Правильное место установки — залог долговечной работы устройства и вашей безопасности. Учтите, что это должно быть сухое, проветриваемое помещение. Не допускается установка в сырых подвалах или на чердаках с резкими перепадами температуры.

Также важна доступность для обслуживания. Стабилизатор должен быть в поле зрения, чтобы при необходимости можно было быстро отключить его или демонтировать для обслуживания. При этом не забывайте про вентиляцию — во время работы стабилизатор нагревается, так что ему нужно обеспечить хорошее охлаждение. Обычно хватает заводских отверстий в корпусе, так что при установке не закрывайте их.

Перед тем как подключить трехфазный стабилизатор напряжения обеспечьте близость ко вводу. Это когда устройство подключается сразу после вводного автомата, до распределения электроэнергии по дому. Ведь чем ближе стабилизатор к точке ввода, тем надежнее защита.

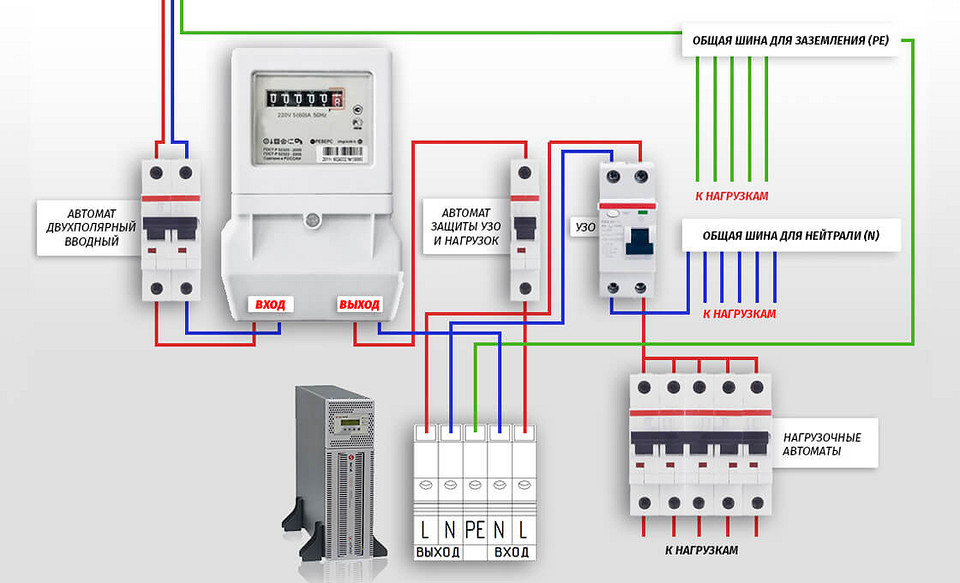

Стабилизатор напряжения — как подключить к щитку

Теперь перейдем к главному — как правильно подключить стабилизатор напряжения. Здесь лучше идти пошагово.

В частных домах чаще всего используется однофазная сеть 220 В, но на больших участках с котлами, насосами, мастерскими и другой инфраструктурой встречается трехфазная система на 380 В. От этого зависит и выбор стабилизатора:

• для однофазной сети — однофазный стабилизатор (220 В);

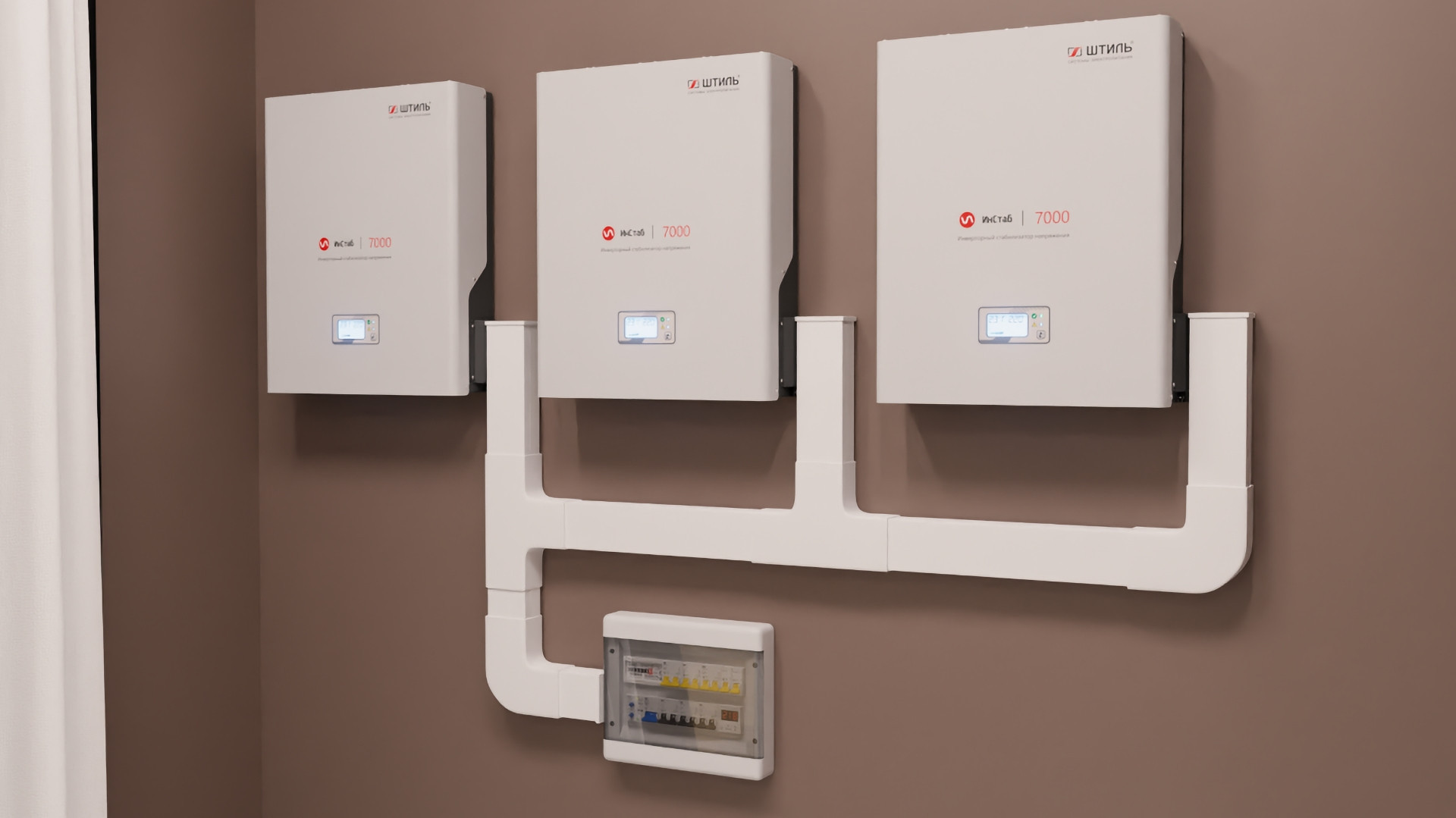

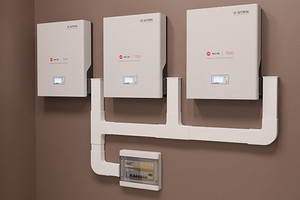

• для трехфазной — либо один общий трехфазный стабилизатор, либо три отдельных однофазных на каждую фазу.

Учтите, что стабилизатор обычно включается между вводным автоматом и всей внутренней проводкой дома. Таким образом, все линии, розетки, освещение и электроприборы будут получать уже стабилизированное напряжение. А если вы хотите защитить только часть дома (например, только котельную или кухню), стабилизатор можно подключить к отдельной группе потребителей через выделенный автомат.
