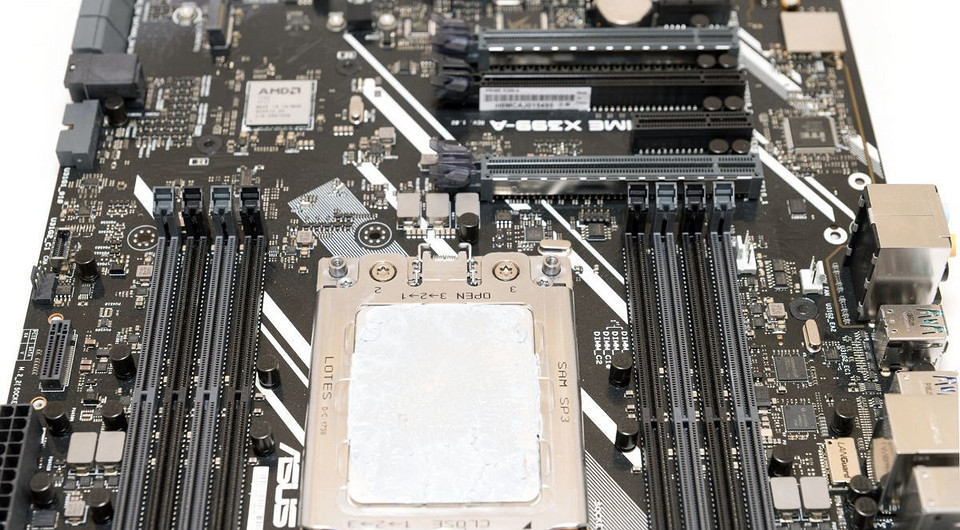

Обзор и тест материнской платы ASUS Prime X399-A: привет, Threadripper
Новая платформа AMD стала достойным ответом Intel в категории высокопроизводительных систем. А основой для нее вполне может стать материнская плата ASUS Prime X399-A с Socket TR4 на чипсете AMD X399 под процессоры Threadripper


Материнская плата ASUS Prime X399-A является одной из самых доступных плат для создания по-настоящему быстрой и мощной конфигурации ПК. Поддержка 4 видеокарт, развитые функции разгона, два слота М.2, подключенные к процессору, масса SATA интерфейсов и качественная система питания — это отличительные черты материнской платы ASUS Prime X399-A.
Достоинства | Недостатки |
|
|
Комплектация
- Материнская плата;
- Диск с драйверами и программным обеспечением;
- Инструкция и ее краткая версия;
- Мостик 2-Way Sli;
- 4 кабеля SATA;
- 1 Q-коннектор;
- 1 вертикальный крепеж SSD с винтами;
- ASUS Q-Shield.
Технические характеристики
Название | ASUS PRIME X399-A |
Чипсет | AMD X399 |
Процессор | AMD Ryzen ThreadRipper |
Память | 4+4 слота DDR 4 от 2133 до 3600+ МГц |
Линии PCIe | 4x PCIe 3.0 (16x/8х/16x/8x) |
1x PCIe 2.0 4x | |
1x PCIe 2.0 1x | |
Несколько видеокарт | AMD Crossfire 3x, NVIDIA Sli 3x |
Жесткие диски | 1x M.2 Mkey 2242-22100 (PCIe 3.0 x4 и SATA); |
1x M.2 Mkey 2242-2280 (PCIe 3.0 x4 и SATA); | |
6x SATA 6G; | |
1x U.2 | |
Сеть | Intel I211 (1Гбит); |
Аудио | Realtek S1220A Codec |
USB | 4x USB 2.0; |
12x USB 3.0; | |
1x USB 3.1 Type A; | |
2x USB 3.1 Type C | |
Форм-фактор | ATX |
Особенности
Серия Prime от ASUS наделена некоторым количеством уникальных функций, помогающих новоиспеченным владельцам облегчить настройку системы и запустить ее в кратчайшие сроки.

При включении системы можно ориентироваться по светодиодам и POST индикатору на наличие ошибок. Для этого ASUS разместила сразу два инструмента — это светодиоды инициализации процессора, видеокарты, памяти, а также POST.

Включить плату можно без корпуса и кнопок, нажав на единственную кнопку питания. Возможно, это будет полезно для предварительной настройки, чтобы потом не исправлять ошибки внутри тесного корпуса. Рядом расположен световой индикатор дежурного напряжения. Как только подается напряжение с блока питания, он загорается, оповещая вас о поступлении напряжения на плату.

Обновление BIOS возможно без серьезных познаний этой процедуры пользователем. Достаточно установить флеш-карту в специальный разъем, предварительно скачав и распаковав образ на нее, и нажать соответствующую кнопку. Всю процедуру плата проведет самостоятельно.

Ставшая уже стандартом RGB подсветка обладает развитыми возможностями. Это более десятка встроенных готовых профилей, в том числе: отображение температуры процессора, поддержка и синхронизация с внешними RGB-лентами. К сожалению, сами разъемы стандартизированы лишь частично. Для включения лент используется 4pin коннектор без обоймы и направляющих, поэтому предварительно нужно внимательно найти точное расположение +12 линии и подключать правильно.
Подключения

Чипсет AMD X399 совместно с процессорами AMD Threadripper обеспечивает в сумме до 72 линий PCIe. Разделение происходит следующим образом: процессор наделен контроллером с поддержкой 2 слотов PCIe 3.0 16x, плюс 2 слота PCIe 3.0 8x под видеокарты. Поэтому в любой системе с AMD Threadripper вы вправе рассчитывать на подключение до 4 видеокарт. Еще 4 линии PCIe 3.0 используются для соединения процессора с чипсетом Х399. Оставшиеся 12 линий делятся по 4 штуки, и через них соединяются 3 SSD М.2. Сам же чипсет обладает 8 линиями PCIe, но только стандарта 2.0. Таким образом, к ASUS PRIME X399-A можно подключить:
- До 4х видеокарт (16x/8х/16x/8x);
- До 2 SSD M.2 (4x);
Система питания и охлаждения

Номинальное энергопотребление процессоров AMD Threadripper составляет 180 Ватт. Чтобы обеспечить их надежным питанием, инженеры ASUS разработали и установили на плату 8-фазовый преобразователь. Он состоит из контроллера с поддержкой современных энергосберегающих функций, системы мониторинга и мосфетов. Фазы собраны на мосфетах IR3555М и выполнены по технологии Dr.MOS. Каждая из восьми фаз выдает до 60А. К ним добавлены конденсаторы с повышенным сроком службы и способностью выдерживать высокие рабочие температуры.
К тому же, для охлаждения преобразователей питания на плате стоит сдвоенный радиатор. Начинается он над системой питания, а дальше через тепловую трубку переходит на 2 часть радиатора с дополнительным вентилятором. Он в случае нагрева выше установленного порога поднимает обороты крыльчатки вплоть до 1700 об/мин. Датчики температуры, а у системы питания их несколько, отслеживают динамику. По этим значениям можно задать режимы вентилятору на свой вкус. Делается это либо через установки в BIOS, либо средствами фирменного ПО.

Только для одного из двух М.2 слотов предусмотрено пассивное охлаждение — для нижнего SSD. Радиатор совмещенный и охлаждает SSD в паре с чипсетом. Для лучшего контакта предусмотрена термопрокладка.

На плату установлено 9 4pin коннекторов для вентиляторов (несколько повышенной мощности для помп СВО). Помимо них ASUS оставила опцию в виде расширения количества вентиляторов. EXT_FAN — это разъем для подключения дочерней платы, добавляющей в систему еще 3 вентилятора. 8 разъемов настраиваются индивидуально по нескольким параметрам: тип подключения, время задержки (увеличение или уменьшение оборотов) от 0 до 255 секунд, нижний порог работы вентилятора (от 0 до 600 об/мин), несколько готовых профилей (от высокооборотного до ручного).
Также в Q-Fan Configuration вы можете позволить плате протестировать возможности подключенных вентиляторов для определения режимов работы. Материнка автоматически создаст профили с оптимальными настройками. Далее, если вас не устроили результаты, в ручном режиме возможно внести коррективы по следующим параметрам: привязать мониторинг к процессору, датчику температуры системы питания, чипсету, внешнему датчику или выбрать комбинацию из трех позиций.
Кстати, два коннектора специально создавались для систем с водяным охлаждением. Дело в том, что помпы несколько превосходят по энергозатратам вентиляторы и потребляют больше электричества, а это значит, что им нужны специальные разъемы. Коннекторы W_PUMP+ и AIO_PUMP поддерживают устройства с силой тока до 3А.
Результаты разгона
На данную плату мы установили процессор AMD Threadripper 1950X с набором оперативной памяти DDR4 Corsair, состоящей из 4 модулей по 4 Гбайт каждый. Для проверки скорости обмена данных через слоты М.2 и порты USB 3.1 подключили SSD SAMSUNG 960 EVO 500 Гб и ASUS USB 3.1 Enclosure.
С настройками BIOS по умолчанию ASUS PRIME X399-A весьма точно выставила рабочие частоты процессора и его питания. При нагрузке энергопотребление Threadripper 1950X не превышало 180 Ватт, а нагрев системы питания едва достиг 84С без дополнительного охлаждения. В таком режиме частота процессора составила 2,8-3,3 ГГц. Автоматическая компенсация падения напряжения (LLC) отработала хорошо. Падение не превышало 10%, что полностью соответствует рекомендациям AMD.
Для разгона Vcore (основное напряжение процессора) мы подняли до 1,3В (стандартное около 1В) и нашли стабильную частоту, которая оказалась равна 3,8 ГГц. В таком виде температура цепей питания достигла 103С, а энергопотребление процессора 270 Ватт. В разделе Overclocking в BIOS продвинутым пользователям доступны следующие диапазоны изменения напряжений:
- CPU Core Voltage от 0,75В до 1,7В с шагом 0,00625В;
- Offset +/- от 0 до 0,45В с шагом 0,00625В;
- VDD SoC Voltage от 0,75В до 1,5В с шагом 0,00625В;
- Offset +/- от 0 до 0,79375В с шагом 0,00625В;
- DRAM A/B от 0,5В до 2,155В с шагом 0,005В;
- DRAM C/D от 0,5В до 2,155В с шагом 0,005В;
- 1.8 PLL Voltage от 1,5В до 2,505В с шагом 0,015В;
- 1.05 SB Voltage от 0,7В до 1,8В с шагом 0,0125В;
Скорость работы слотов и портов

Для определения пропускной способности USB 3.1 и М.2 мы обратились к результатам тестирования в программе AS SSD Benchmark. Зная изначальный потенциал комплектующих, можно быстро оценить, насколько быстро они работают в составе системы.
Порт: | Чтение | Запись |
USB 3.1 | 710 Мб/сек | 500 Мб/сек |
М.2 | 2520 Мб/сек | 1850 Мб/сек |
Чтобы соотнести результаты с другими платами, приведем пример: лучшие результаты среди всех протестированных материнских плат — 980/550 Мб/сек (худшие 370/310 Мб/сек), и 2850/1850 Мб/сек (худшие 1650/1300 Мб/сек).
Производительность системы
Графические редакторы и работа с фотографиями
XnView | Время, сек (меньше — лучше) |
AMD 1950X | 223 |
AMD 1800X | 226 |
Intel i9 7900X | 182 |
Intel i7 7820X | 185 |
Бесплатная программа для просмотра фотоматериала. Дополнительно в нее встроены простые функции для конвертирования форматов, внесения изменений и т.п. Нас интересует время, за которое программа внесет изменения и сохранит 35 файлов с фотоаппарата в NEF формате. Список операций состоит из изменения баланса цвета, смена температуры, выравнивание горизонта, коррекции выпуклости, улучшение резкости, изменение размера до 1900 пикселей по большей стороне.
Adobe Photoshop CС 2017 | Время, сек (меньше — лучше) |
AMD 1950X | 441 |
AMD 1800X | 505 |
Intel i9 7900X | 400 |
Intel i7 7820X | 408 |
Результат тестирования — это время наложения фильтров на одну картинку объемом 50 Мпикс. Применяются стандартные фильтры и операции: изменение размера, настройки гаммы и т.п.
Редактирование видео и кодирование
Adobe Media Encoder CC 2017 | Время, сек (меньше — лучше) |
AMD 1950X | 131 |
AMD 1800X | 227 |
Intel i9 7900X | 165 |
Intel i7 7820X | 202 |
Видеоконвертер, позволяющий работать с 4К видео. Задача — перекодировать 4К видео в формат готового пресета HVEC 265 1080P 29,97. Входной формат видео: MPEG-4, профиль формата Base Media / Version 2, размер файла 1,68 Гбайт, битрейт постоянный 125 Мбит/сек, профиль формата High@L5.1, разрешение видео 3840х2160 пикселей, число кадров 29,970 кадров/сек.
X265 1.5+448 8bpp X64 | Кадр/сек (больше — лучше) |
AMD 1950X | 37,95 |
AMD 1800X | 27,43 |
Intel i9 7900X | 34,95 |
Intel i7 7820X | 30,20 |
Тестирование скорости транскодирования видео в перспективный формат H.265/HEVC.
HEVC | Баллы (больше — лучше) |
AMD 1950X | 1789 |
AMD 1800X | 1336 |
Intel i9 7900X | 1814 |
Intel i7 7820X | 1564 |
HEVC Decode Benchmark (Corba) V 1.6.1 с библиотеками 4К.
Рендеринг
CINEBENCH R15 | Баллы (больше — лучше) |
AMD 1950X | 3033 |
AMD 1800X | 1602 |
Intel i9 7900X | 2225 |
Intel i7 7820X | 1660 |
Corona 1.3 Benchmark | Время, сек (меньше — лучше) |
AMD 1950X | 72 |
AMD 1800X | 144 |
Intel i9 7900X | 91 |
Intel i7 7820X | 120 |
Верстка
Adobe InDesign СС 2017 | Время, сек (меньше — лучше) |
AMD 1950X | 104 |
AMD 1800X | 100 |
Intel i9 7900X | 87 |
Intel i7 7820X | 86 |
Вывод 56 страничного материала с фотографиями в формат PDF 1.7 полиграфического качества.
Математические вычисления
Hexus PiFast | Время, сек (меньше — лучше) |
AMD 1950X | 21,38 |
AMD 1800X | 20,86 |
Intel i9 7900X | 14,66 |
Intel i7 7820X | 14,58 |
Подсчет числа «Пи» с определенно высокой точностью.
SVPmark | Баллы (больше — лучше) |
AMD 1950X | 5516 |
AMD 1800X | 4875 |
Intel i9 7900X | 5698 |
Intel i7 7820X | 4855 |
Тест производительности системы при работе с пакетом SmoothVideo Project (SVP), использующий для теста реальные алгоритмы и параметры, применяющиеся в SVP 3.0.
Geekbench 4 | Баллы (больше — лучше) |
AMD 1950X | 16467 |
AMD 1800X | 12354 |
Intel i9 7900X | 16477 |
Intel i7 7820X | 15089 |
Кросс-платформенный тест для измерения быстродействия процессора и подсистемы памяти компьютера.
Архивирование
WinRAR x64 | Кб/cек (больше — лучше) |
AMD 1950X | 11436 |
AMD 1800X | 10200 |
Intel i9 7900X | 24700 |
Intel i7 7820X | 19800 |
Используется встроенный тест производительности. Сама программа размещена на разделе диска, который находится на SSD накопителе, тем самым исключается низкая производительность классического HDD. Результат теста — это среднее значение полученная после трех запусков программы.
Выводы
Сравнивая многоядерные процессоры AMD и Intel лоб в лоб, сложно выделить безоговорочного лидера. В одних дисциплинах Threadripper быстрее, в других — Intel. Все зависит от перечня ваших предпочтений. Если AMD отлично подходит для распределенных вычислений и кодирования, то компания Intel за годы царствования своих многоядерных процессоров сумела найти подход к программному обеспечению и обеспечила себе преимущество в остальных дисциплинах. Считаем, что наша задача на этом полностью выполнена. Мы рассказали вам о материнской плате ASUS Prime X399-A и показали ее возможности, а также дали вам почву для размышлений, приведя результаты тестирования процессоров сопоставимой стоимости.
