Ремонтируем смартфон: Samsung Galaxy S III

Galaxy S III i9300 от Samsung достаточно прост в ремонте. Так, например, вы сможете самостоятельно заменить Wi-Fi-антенну или слот для SIM-карты.

1Откручиваем заднюю крышку

Откручиваем заднюю крышку

Положите смартфон S III экраном вниз на мягкую салфетку, чтобы избежать царапин. Снимите крышку аккумулятора, извлеките аккумулятор, SIM-карту и карту памяти SD. Затем, используя отвертку с крестообразным шлицем, открутите десять винтиков, с помощью которых крепится задняя крышка.

Возьмитесь за боковую часть задней крышки между отсеком аккумулятора и внешней стороной и потяните ее осторожно в направлении от корпуса, пока вверху рядом с камерой не отщелкнется фиксатор, после этого задняя панель будет доступна для снятия.

2Замена антенного блока Wi-Fi-модуля

Замена антенного блока Wi-Fi-модуля

Теперь в верхней части корпуса вы увидите пластиковый элемент, который занимает всю ширину корпуса. Он содержит динамик, разъем для подключения наушников, а также две антенны для Wi-Fi и GPS. Данный модуль при возникновении дефектов можно заменить. На eBay или Amazon можно найти новые детали, введя в поиске «i9300 динамики, антенна», и это обойдется вам менее чем в 10 евро.

Замена не вызывает проблем: отсоедините ногтем пальца или небольшой лопаткой штекер под камерой, который соединяет модуль с системной платой. Затем, используя лопатку, отделите блок от корпуса с левой стороны и извлеките его. Установите новую деталь, защелкнув фиксаторы, и подключите штекер.

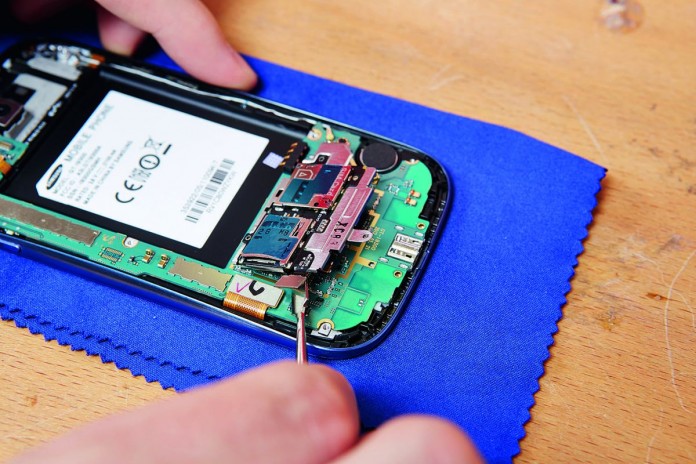

3Замена слота для SIM-карты/карты памяти SD

Замена слота для SIM-карты/карты памяти SD

Если телефон после падения или проникновения внутрь влаги не распознает SIM-карту или карту памяти SD, замените служащий для их установки комбинированный слот. Новую деталь вы найдете в Интернете, введя в поиске «i9300 card slot», она обойдется менее чем в 500 рублей.

Отсоедините штекер разъема, затем осторожно возле штекера подсуньте лопатку под слот, который держится на клею, и поднимите его.

4Снятие системной платы

Снятие системной платы

При необходимости замены основной камеры или дисплея придется снимать системную плату. Для этого отсоедините штекер, провод которого ведет от отсека аккумулятора вверх до системной платы, а также расположенный напротив продолговатый штекер фронтальной камеры и расположенный внизу слева штекер дисплея.

Открутите единственный черный винт, а также отсоедините антенный штекер внизу справа. Выньте антенну, немного поддев ее за верхнее крепление. Затем извлеките системную плату вместе с основной камерой.

5Замена дисплея

Замена дисплея

Дисплей и пластиковый каркас корпуса S III (введите в поиске «i9300 дисплей») доступны по цене около 5000 рублей. Теперь перенесите все остальные детали из старого корпуса в новый, сюда относятся вибросигнал (внизу справа), фронтальная камера и датчик приближения (вверху, один винт), пучок проводов с динамиком телефона, светодиод и регулятор громкости (выдавить регулятор наружу, пучок проводов осторожно приподнять) и кнопка включения (выдавить наружу).
