Ремонтируем планшет: Apple iPad 2

Разогрев фронтальной панели

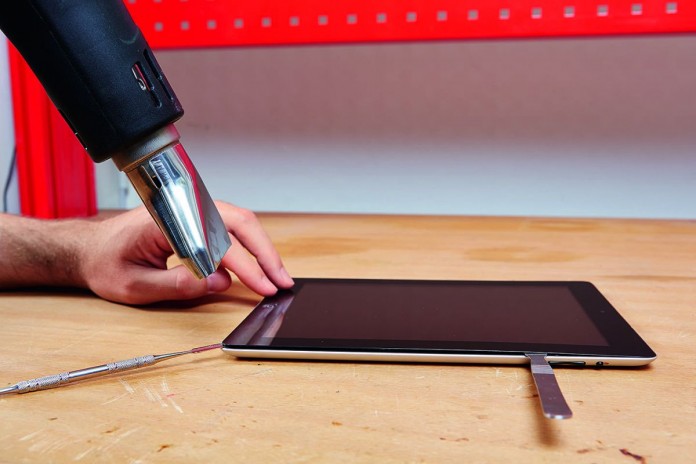

Ввиду того, что при открытии iPad в промежуток между фронтальной стеклянной панелью и дисплеем может попасть пыль, старайтесь работать по возможности в не очень пыльных условиях. Фронтальная стеклянная панель iPad 2 (здесь модель EMC 2415, см. тыльную сторону устройства) склеена с металлическим корпусом. Но высокая температура заставит клей «сдаться». Поэтому вначале разогрейте правую часть фронтальной стеклянной панели с помощью бытового или строительного фена до не слишком высокой температуры, так как стекло не должно разогреваться выше 80° C.

На правой стороне, на расстоянии приблизительно 5 см от верхнего края (на уровне регулятора громкости) находится слабое место проклеенной части. Приставьте в этом месте, а именно между стеклом и тонкой пластиковой полоской, которая отделяет стекло от металлического корпуса, тонким концом инструмент для вскрытия.

Отделяем фронтальную стеклянную панель

Вставьте под инструмент для вскрытия лопатку, немного приподнимите стекло и просуньте лопатку под стекло на расстояние до 1,5 см. Но не настолько, чтобы она была видна через стекло, так как на внутреннюю часть стекла не должны попасть остатки клея. Осторожно опустите лопатку вниз, чтобы отделить стекло от корпуса.

Если стекло не поддается, необходим дополнительный нагрев. Позаботьтесь о том, чтобы поднятое стекло снова не приклеилось, для этого в нескольких местах подсуньте по одному медиатору или другому тонкому пластиковому предмету. В правом углу зафиксируйте фронтальную стеклянную панель и разогрейте ее нижний край. Следующий шаг необходимо выполнять с особой осторожностью.

Обход беспроводной антенны

Непосредственно на тыльной стороне iPad, на расстоянии приблизительно 3 см от правого края, расположен чувствительный узел — место соединения беспроводной антенны. В этом месте (на расстоянии 2,5–5,5 см от внешнего края) работайте с пластиковой пластинкой, которая должна заходить под стекло не глубже 3 мм, чтобы не повредить антенный разъем. Переместите ее осторожно в сторону центра.

Возле кнопки Home пластинку необходимо вновь немного вытащить. Поднимите стекло до нижнего левого края и зафиксируйте его там.

Снятие фронтальной стеклянной панели

Установите другую лопатку в исходной точке вверху справа и отделите стекло, выполняя операцию против часовой стрелки. Верхняя часть проклеена с особой тщательностью. Пластинку возле фронтальной камеры необходимо немного вытащить, равно как и возле кабеля дисплея (левая сторона, на расстоянии 2,5-6 см от нижнего края).

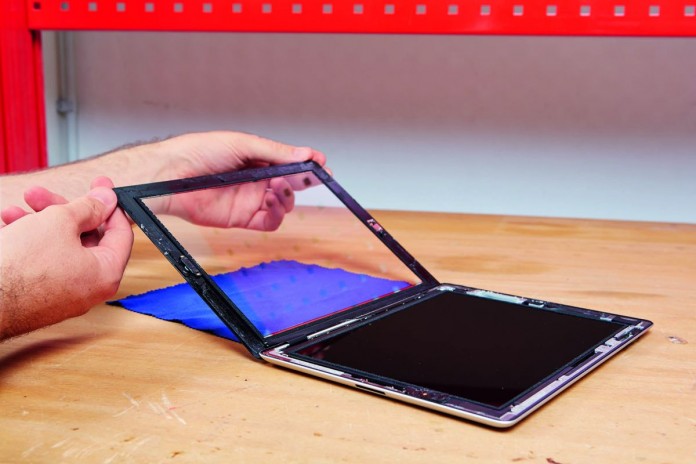

Если вам удалось отделить клей по периметру, приподнимите стекло за правый нижний и верхний угол и раскройте его как книгу. Положите его на мягкую салфетку, чтобы не поцарапать.

Извлекаем ЖК-панель

Ослабьте четыре винта с крестообразным шлицем, с помощью которых закреплена ЖК-панель, и переверните ее. Старайтесь не касаться и не пачкать внутреннюю сторону фронтальной стеклянной панели и сам дисплей.

Отсоединяем кабель сенсорного управления

Отсоедините штекер, который соединяет тачскрин с системной платой. Для этого с помощью инструмента для вскрытия отщелкните вверху фиксаторы возле двух плоских штекеров. Отсоедините шлейф и отделите его в нескольких местах от задней стенки, к которой он крепится с помощью клея. Затем приподнимите ЖК-панель над корпусом и протяните между ними кабель сенсорного управления, чтобы отделить от корпуса фронтальную стеклянную панель.

Если вы хотите заменить только фронтальную стеклянную панель, вы можете на данном этапе установить новую деталь (около 30 евро, на eBay, в поиске введите «iPad 2 Digitizer»).

Отсоединение системной платы

Отсоедините от системной платы штекер ЖК-панели, который зафиксирован откидной защелкой. Затем удалите полосу клея, которая обеспечивает надежное крепление разъема кабеля док-коннектора в нижней части системной платы (предварительно осторожно разогреть с помощью строительного или бытового фена). Теперь отсоедините на плате все пять штекеров, открутите пять винтов, которыми она крепится к корпусу, и извлеките ее.

Извлечение аккумулятора

Разогрейте тыльную сторону iPad с помощью строительного фена и отделите аккумуляторы от левой стороны корпуса. При этом старайтесь не сгибать плату в месте среднего аккумулятора. Сборка происходит в обратном порядке.
