Меняем вентилятор в блоке питания

Даже если у вас есть идеальный корпус для сборки компьютера, все впечатление может испортить сильно шумящий вентилятор блока питания. CHIP расскажет, как устранить эту проблему. Если ваш ПК предназначен для выполнения специфических задач, то ему, скорее всего, потребуется и нестандартный корпус. Поиск в компьютерных магазинах или на интернет-аукционах может растянуться на несколько дней или даже недель, пока вы не найдете наиболее подходящую модель. Тем не менее зачастую в технических характеристиках не указывается столь важный параметр, как уровень шума от установленного блока питания. В нашем случае мы решили собрать классический медиацентр в корпусе форм-фактора mini-ITX. После продолжительных поисков мы выбрали корпус Foxconn RS-224 (1500 руб.) и установили в него материнскую плату Foxconn AHD1S-K (2000 руб.) с интегрированным процессором AMD E-350. Blu-ray-привод, оперативная память, жесткий диск емкостью 2 Тбайт и операционная система Windows 7 добавили к указанной цене еще около 12 000 рублей. В итоге за 15 500 рублей мы получили отличный домашний медиацентр. Но до идеала он немного недотягивает, поскольку вентилятор блока питания работает слишком громко для такого решения, включенного круглосуточно. Снизить уровень шума системы — наша основная задача. В связи с тем что вентилятор должен охлаждать не только блок питания, но и радиатор центрального процессора, об установке простого регулятора скорости оборотов кулера речи не идет. Ведь подобное устройство представляет собой обычный резистор, который просто уменьшает напряжение на вентиляторе и заставляет его крутиться медленнее. В нашем медиацентре температура CPU может постоянно меняться в зависимости от нагрузки, поэтому мы остановили свой выбор на кулере с регулятором скорости вращения вентилятора в зависимости от температуры.

Осторожность превыше всего

Оригинальный вентилятор блока питания для корпуса Foxconn RS-224 имеет очень специфические габариты — 80x80x15 мм. Мы приобрели подходящий 15-миллиметровый вариант с размерами основания 70×70 мм. Однако при монтаже нам пришлось прибегнуть к некоторым уловкам (см. шаг 5). Обращаем ваше внимание на необходимость соблюдения особых мер предосторожности при работе с блоком питания компьютера: требуется быть  предельно внимательным и точным. Во время выполнения всех операций следите, чтобы ни один винтик не попал внутрь блока питания — в противном случае возможно короткое замыкание. Разумеется, наши рекомендации обращены к тем пользователям, которые обладают определенными навыками и познаниями в области работы с компьютерной техникой. Все описанные действия вы будете осуществлять на свой страх и риск. Вскрыв корпус блока питания, вы теряете право на гарантийный ремонт, и ответственность за возможный ущерб любого рода не примет на себя ни производитель, ни журнал CHIP, ни CHIP Online Россия.

Как это сделать?

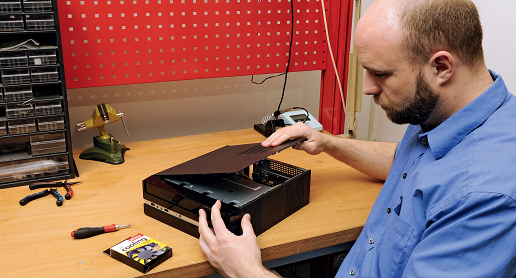

1 ОТКРОЙТЕ КОРПУС КОМПЬЮТЕРА Прежде всего следует отсоединить силовой кабель. Далее вы можете открыть корпус ПК, чтобы получить доступ к блоку питания. Вам необходимо открутить все винты, которые вы видите, и осторожно снять крышку корпуса БП.

2 ОТСОЕДИНИТЕ ОТСЕК ПРИВОДА В корпусах форм-фактора mini-ITX отсек оптического привода блокирует доступ к отдельным компонентам. Под пластиковой накладкой имеются два винта, которые вы должны открутить, чтобы отсоединить этот отсек.

3 ДЕМОНТИРУЙТЕ БЛОК ПИТАНИЯ БП крепится тремя винтами к тыльной стенке корпуса. Отверните их и осторожно извлеките блок питания. Шлейфы, которые идут к материнской плате, обладают достаточной длиной, так что их можно не отсоединять.

4 СНИМИТЕ КРЫШКУ БП Корпус блока питания скрепляется четырьмя винтами. Отверните их и снимите крышку.

5 ЗАМЕНИТЕ ВЕНТИЛЯТОР Открутите установленный в блоке питания вентилятор и отсоедините шнур питания. Закрепите на его месте новый вентилятор, используя для этого имеющиеся отверстия вентиляционной решетки.

6 ПОДКЛЮЧИТЕ ПИТАНИЕ Провод питания необходимо вывести там же, где проходят другие кабели. Подключите его к имеющемуся штекеру.

7 ДЕМОНТИРУЙТЕ КУЛЕР CPU Вы можете подключить вентилятор блока питания напрямую к разъему вентилятора на материнской плате. Однако для этого вам придется снять последнюю и демонтировать радиатор.

8 ЗАКРЕПИТЕ ШТЕКЕР На заключительном этапе закрепите штекер вентилятора и соберите блок питания и корпус компьютера в обратной последовательности.
