Если дисплей вашего iPhone 6S поврежден, вы в любое время можете поменять его самостоятельно. Мы расскажем вам шаг за шагом, как это делается.

В статье вы найдете подробную инструкцию, как заменить разбитый дисплей на iPhone 6S. Для замены лучше всего использовать запчасти и инструменты от сертифицированных поставщиков Apple.

Подготовка: инструменты и новый дисплей

iPhone 6S: меняем дисплей. Инструкция по ремонту
Меняем дисплей на iPhone 6S

Для замены дисплея вам понадобится как сам новый экран, так и набор специальных инструментов. К числу необходимых инструментов относятся две отвертки, присоска, а также пластиковый медиатор.

Дисплей, как и набор инструментов, можно приобрести у фирменных поставщиков запчастей для ремонта Apple — заказать по интернету или поинтересоваться наличием магазинов в вашем городе. В зависимости от вашей модели следует выбрать соответствующий набор для ремонта: iPhone 6S Black, iPhone 6S White, iPhone 6S Plus Black, iPhone 6S Plus White.

Кроме того, понадобится строительный фен, хотя вполне подойдет и обычный, используемый для сушки волос. Дисплей приклеен к корпусу и может быть легко извлечен только после прогрева места клеевого соединения.

Шаг 1: отсоединяем дисплей

iPhone 6S: меняем дисплей. Инструкция по ремонту
Отсоединяем дисплей от iPhone 6S
  1. Выключите iPhone 6S. В противном случае дело может дойти до короткого замыкания.
  2. Теперь осторожно прогрейте края смартфона с помощью строительного фена или обычного фена для волос. Нагревать нужно слегка, чтобы устройство было чуть теплым. Внимательно следите за соблюдением необходимого расстояния между нагревательным прибором и смартфоном, чтобы избежать повреждений.
  3. Открутите два винтика, расположенные на нижней стороне возле разъема для зарядки, поместите присоску на экран рядом с кнопкой «Home» и возьмите в руки пластиковый медиатор.
  4. Вставьте медиатор под кнопкой «Home» между дисплеем и корпусом. Для этого потяните с небольшим усилием за присоску.
  5. Двигайте медиатором по периметру смартфона до тех пор, пока дисплей не отделится от корпуса. При этом вставляйте медиатор в устройство лишь на несколько миллиметров.

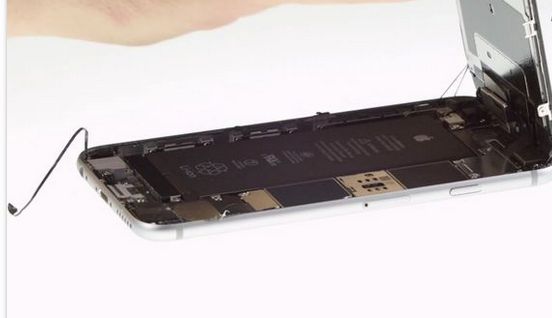

  6. Когда дисплей отделится во всех местах, можете осторожно потянуть его вверх. Вы увидите, что дисплей все еще связан с корпусом посредством шлейфа.
  7. Чтобы не повредить контакты, дисплей можно поднимать максимум на 90 градусов. Это особенно важно при установке нового дисплея, чтобы не повредить шлейф.
  8. Совет: если дисплей поврежден очень сильно, в некоторых случаях присоска не сможет приклеиться в нужном месте. Тогда следует просто наклеить возле кнопки «Home» небольшой кусок липкой ленты.

Шаг 2: демонтируем дисплей

iPhone 6S: меняем дисплей. Инструкция по ремонту
iPhone 6S: демонтируем старый дисплей

Примечание: на этом шаге и последующих вам понадобится извлечь из iPhone множество разных болтиков. Кладите их на входящую в комплект поставки магнитную пластинку или сами нарисуйте себе схему последующей сборки. Сортировка является очень важной, поскольку даже болты одинакового типа могут иметь различную длину.

  1. Прежде чем приступать к демонтажу, нужно отсоединить контакты аккумулятора. Таким образом вы исключите вероятность того, что смартфон нечаянно включится, и дело дойдет до короткого замыкания. Для этого открутите два болта около аккумуляторного штекера и снимите защитную пластинку. Затем  осторожно отсоедините штекер, поддевая его тонкой отверткой или ногтем.
  2. Сверху справа внутри iPhone 6S располагается металлическая пластинка. Открутите четыре болта и снимите эту крышку.
  3. Под крышкой вы найдете три шлейфа. С помощью пластикового инструмента осторожно отсоедините их по направлению вверх.
  4. Удалите старый дисплей и подключите новый к своему iPhone. Затем просто положите дисплей на корпус устройства.
  5. Включите iPhone и протестируйте его — работает ли новый дисплей корректно. Если все функции доступны, снова выключите iPhone 6S.
  6. Теперь смонтируйте новый дисплей в обратной последовательности.

Шаг 3: заменяем дисплей

iPhone 6S: меняем дисплей. Инструкция по ремонту
Монтируем новый дисплей в iPhone 6S

Примечание: на этом шаге нужно будет отсоединить и присоединить несколько дополнительных запчастей. При демонтаже на этом шаге нужно быть особенно осторожным. Несколько элементов склеены между собой, и важно их не повредить.

  1. В верхней части старого дисплея найдите серебристую крышечку. Открутите все три удерживающих ее болтика. Снимите крышку вместе с маленькой черной планкой.
  2. Откиньте наверх фронтальную камеру и извлеките находящийся под ней динамик.
  3. Теперь нужна особенная осторожность. На фронтальной камере «висят» еще несколько нужных нам конструктивных элементов. Весь этот комплекс склеен и доставать его лучше всего пинцетом.
  4. Большая пластина за дисплеем прикручена в общей сложности 8 болтами. Открутите все болты и вытащите пластину.
  5. За кнопкой «Home» также находится крышка с двумя болтами, снимите ее. После этого отсоедините шлейф и извлеките кнопку «Home».
  6. Теперь нужно подсоединить все эти конструктивные элементы к новому дисплею. Удалите с корпуса остатки старого клея, вставьте и приклейте их.
  7. После этого соедините новый дисплей с корпусом и включите устройство.
