Стандарт QI: зарядка без проводов

Наконец-то можно избавиться от проводов раз и навсегда: новое поколение мобильных устройств поддерживает технологию беспроводной зарядки QI. CHIP расскажет, как это работает.

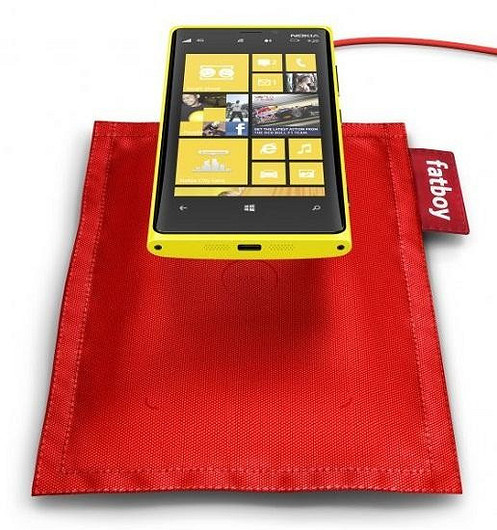

Смартфон Nokia Lumia 920 на устройстве беспроводной зарядки стандарта QI Смартфоны, электронные ридеры, планшеты — многие из нас давно являются обладателями данных устройств. Их аккумуляторы требуют регулярной зарядки, а это дело довольно хлопотное. Во многих случаях оно является проблемой, так как большинство смартфонов разряжается за один день. Поэтому уже давно назрела необходимость в поиске решения, которое учитывает как нашу забывчивость, так и постоянную потребность мобильных устройств в электроэнергии. Идеальным было бы приспособление, при контакте с которым гаджет сразу начинал бы получать заряд. Для этого ассоциация Wireless Power Consortium, объединяющая более 100 IT-компаний, в том числе Sony и Panasonic, разработала единый стандарт беспроводных зарядных устройств. Он получил название QI (произносится как «чи»), что в переводе с китайского означает «поток энергии». Первая версия стандарта появилась в 2010 году, однако внедрение технологии осуществлялось вяло. Лишь в середине 2011 года американский провайдер Verizon начал предлагать смартфоны с поддержкой QI, в том числе и модели Galaxy от Samsung. В 2013-м ситуация изменится, чему поспособствует и появление QI-смартфонов в России: новая топовая модель Lumia 920 от Nokia имеет встроенную поддержку QI, а для Lumia 820 опционально доступна задняя крышка для беспроводной зарядки.

Быстрая подпитка для смартфонов

Согласно стандарту QI, мощность зарядного тока для мобильного устройства должна составлять не более 5 Вт. Стандартом не предусмотрен определенный метод передачи энергии, но в настоящее время реализован индукционный способ зарядки, при этом как передатчик, так и приемник оснащены катушками. В катушке передатчика, на которую подается переменный ток, возникает переменное магнитное поле. Как только катушка приемника попадает под влияние магнитного поля, в ней также возникает переменный ток. Для наиболее эффективной передачи энергии необходимо обеспечить наилучшее взаимодействие катушки-приемника с магнитным полем. При этом от диаметра катушки зависит оптимальное расстояние между передатчиком и приемником. Размер катушки передатчика, предусмотренный стандартом QI, в зависимости от конструктивных особенностей передатчика колеблется в пределах 30–80 мм. Нужное расстояние составляет приблизительно десятую часть от этого значения, то есть оба устройства должны  располагаться вплотную друг к другу. При увеличении расстояния эффективность передачи энергии снижается катастрофически — с более чем 70 до нескольких процентов. К тому же для оптимальной передачи необходимо также выбрать удачное положение катушек в пространстве. Согласно стандарту QI, данную задачу станет выполнять магнитный сердечник в центре катушки-передатчика, который будет притягиваться к магниту в приемнике.

Катушка зарядного устройства. Для обеспечения оптимальных условий передачи энергии катушка передатчика имеет определенный размер, установленный стандартом QI. В настоящее время он составляет 43 мм. При этом количество витков обмотки также сторого регламентировано — в случае с катушкой диаметром 43 мм их десять. Магнитный сердечник в центре катушки позволяет точно позиционировать мобильный гаджет на поверхности зарядного устройства.

Магнитное поле как средство связи

Магнитное поле помимо энергии передает также информацию в виде битов и байтов, генерируемых с помощью фазовой модуляции поля. Связь между передатчиком и приемником устанавливается в тот момент, когда мобильное устройство, например телефон, оказывается на поверхности зарядного. Передатчик каждые 400 мс посылает импульс. Если напряжение при этом не меняется, это означает, что энергия не передается. Падение напряжения свидетельствует о наличии приемного устройства с поддержкой QI. После обнаружения последнего передатчик посылает более мощный импульс, чтобы «разбудить» приемник. Тот, в свою очередь, «договаривается» с передатчиком об условиях зарядки, то есть необходимом количестве электроэнергии, силе и частоте тока. После этого начинается фаза передачи энергии, об эффективности которой приемник сообщает передатчику каждые 32 мс, отправляя ему пакеты данных с информацией об ошибках, которые при необходимости можно исправить. После заряда аккумулятора приемник отправляет пакет «End Power Transfer» и передатчик останавливает работу.

Новая версия стандарта (1.1), появившаяся в апреле 2012 года, предусматривает использование более эффективных зарядных устройств, чем базовый стандарт. Версия 1.1 имеет хорошие шансы на успех, однако не все компании участвуют в развитии и внедрении технологии: Apple абсолютно не поддерживает QI, а Samsung и Qualcomm разрабатывают свой собственный стандарт. В следующем году Intel намерена начать выпуск ультрабуков с поддержкой беспроводных зарядных устройств. Для этого компания будет использовать не индукционный, а резонансный метод, однако пока еще неизвестно, будет ли он совместим с QI или нет.

В деталях: зарядка телефона по стандарту QI

Если мобильный телефон и зарядное устройство поддерживают стандарт QI, они распознают друг друга, как только соприкоснутся. После обмена необходимой информацией начинается процесс передачи энергии: катушка передатчика генерирует магнитное поле, по которому энергия индуктивным способом передается приемнику.

1. Передатчик Вначале зарядное устройство определяет наличие устройства с поддержкой QI, которое необходимо напитать энергией. Затем оно генерирует переменный ток в трансформаторе. В катушке возникает магнитное поле, посредством которого индуктивным способом энергия передается заряжаемому устройству.

2. Связь Контроллеры обоих устройств «договариваются» об условиях передачи энергии (Power Transfer Contract), обеспечивая тем самым бесперебойную и эффективную зарядку устройства. Обмен данными осуществляется посредством фазовой модуляции магнитного поля.

3. Приемник Для сохранения в аккумуляторе переменного тока, генерируемого посредством индукции, приемнику необходимо преобразовать его в постоянный ток и изменить соответствующим образом напряжение. В завершение контроллер приемника сигнализирует о том, что аккумулятор полностью заряжен, и зарядное устройство останавливает процесс.
