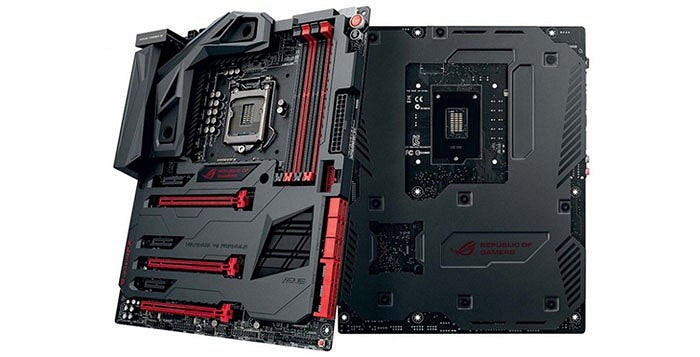

Обзор материнской платы ASUS Maximus VII Formula

Недавно компания ASUS представила системную плату Maximus VII Formula на основе набора микросхем Intel Z97 для сборки высокопроизводительных системных блоков, способную работать с чипами Intel Core как четвертого, так и пятого поколений. В этом материале мы расскажем об основных особенностях и возможностях устройства.

Как и предыдущее решение продуктовой линейки Maximus, модель VI Formula оснащена кожухом ROG Armor: пластиковая поверхность на лицевой стороне защищает плату от повреждений и оптимизирует движение воздушных потоков. Нижний металлический бэкплейт предохраняет изделие от перегибов и отводит тепло от электронных компонентов в области системы питания процессора, которые при максимальной нагрузке нагреваются до 70 °C.

Подсистема питания процессора насчитывает восемь фаз, в которых используются интегральные сборки NextFET. Благодаря наличию четырех разъемов DIMM Maximus VII Formula поддерживает до 32 Гбайт памяти DDR3 с частотой до 1866 МГц.

Для подключения накопителей доступно восемь слотов SATA 6 Гбит/с, два из которых совместимы со стандартом SATA Express. Устройство имеет шесть слотов расширения: по одному PCIe 3.0 x16 (работает в режимах x16 или 8+8), PCIe 3.0 x8, PCIe 2.0 x8 и три разъема PCIe 2.0 x1.

Также следует особо отметить обновленную звуковую подсистему SupremeFX Formula 2014, которая включает в себя конвертер Cirrus Logic CS4398 (соотношение сигнал/шум 120 дБ) и усилитель для наушников Texas Instruments LM4562 (до 600 Ом).

В правом верхнем углу печатной платы имеются инструменты для любителей оверклокинга: три четырехконтактных коннектора для подключения вентиляторов, индикатор кодов POST, контактные точки для замера напряжений, а также две фазы подсистемы питания оперативной памяти с цифровым контроллером.

Для оценки разгонного потенциала мы использовали процессор Intel Core i7-4770K (3,5 Ггц) и оперативную память Crucial BLT4G3D1869DT2TXOB (2х 4 Гбайт, 1866 МГц, 9-9-9-27). Учитывая, что оверклокинг для Maximus VII Formula по сути основное предназначение, процессор без особых трудностей удалось разогнать до 4,5 ГГц, а частоту оперативной памяти повысить до 2200 МГц при таймингах 9-9-9-24, что является отличным результатом.
