Современные ноутбуки, например Fujitsu Lifebook E753, имеют корпус облегченной конструкции, что затрудняет замену компонентов. Наше руководство поможет вам в этой нелегкой задаче.

Замена оперативной памяти

Замена оперативной памяти
Замена оперативной памяти

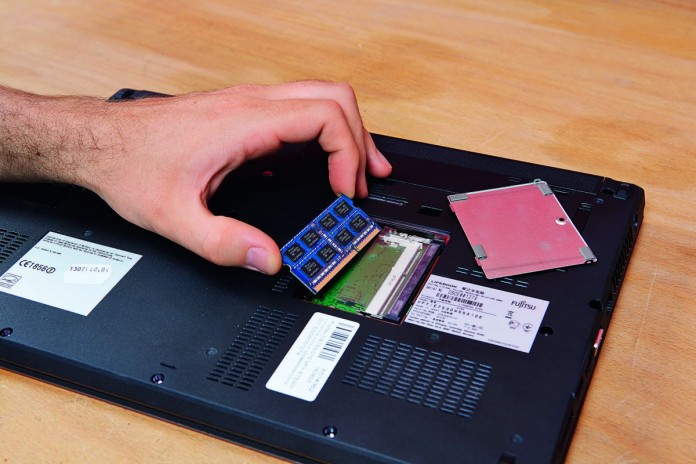

Оперативная память ноутбука — это модули памяти SO-DIMM длиной 6,8 и шириной 3 см, которые зафиксированы в ноутбуке плашмя, как правило, это две планки, расположенные с некоторым смещением друг над другом. В разобранном нами ноутбуке Fujitsu Lifebook E753 модули памяти расположены в доступном месте — под откидной крышкой на тыльной стороне корпуса, которая зафиксирована винтом и изолирована прозрачной пленкой.

Чтобы извлечь модуль, необходимо разжать оба боковых крепления, после чего модуль должен самостоятельно подняться вверх. Если этого не случится, осторожно приподнимите его. Затем вытащите память из зажима. Чтобы заменить или установить дополнительный модуль, определите вначале тип используемой памяти. Эта информация указана непосредственно на модуле.

Позаботьтесь о наличии двух одинаковых модулей нужного объема (например, 2x 8 Гбайт для объема 16 Гбайт с поддержкой двухканального режима) одинакового стандарта (DDR3 или старого DDR2) с одинаковой тактовой частотой (например, 400, 667 или 1033 МГц). Сборка происходит в обратном порядке. Удерживая под углом, установите модуль в слот и нажмите на него до щелчка.

Откручиваем винты задней крышки

Откручиваем винты задней крышки
Откручиваем винты задней крышки

В Lifebook E753, как и во всех ультрабуках, нижняя крышка является несущим элементом конструкции. Это означает, что системная плата установлена лицевой стороной вниз, но не так, как в ноутбуках более раннего выпуска, где можно было открыть крышку и получить к ней доступ. Вместо этого необходимо снять клавиатуру и верхнюю крышку, а также разобрать и перевернуть системную плату, чтобы добраться, например, до ЦП.

Для этого, перевернув закрытый ноутбук, снимите аккумулятор и извлеките оптический привод (оба компонента путем открывания защелки; аккумулятор вытаскивается вверх) и открутите все винты на тыльной стороне корпуса.

Снятие клавиатуры

Снятие клавиатуры ноутбука
Снятие клавиатуры ноутбука

Переверните Lifebook E573 и откройте его. Осторожно поднимите клавиатуру, поддев ее лопаткой в центре правой стороны. Гибкая клавиатура крепится к корпусу в верхней и нижней части с помощью небольших фиксаторов, которые можно отщелкнуть.

Следите за тем, чтобы не повредить подключенные шлейфы (тачпад и клавиатура). Чтобы отсоединить шлейфы от разъемов при слегка поднятой вверх клавиатуре, нужно хорошенько постараться. Для этого необходимо либо поднять вверх небольшой рычажок, который возле штекера перекрывает всю ширину шлейфа, либо потянуть два фиксатора, расположенных рядом со штекером, в направлении шлейфа.

Снятие крышки

Снятие крышки ноутбука
Снятие крышки ноутбука

Далее необходимо снять крышку корпуса серебристого цвета. Приподнимите ее со стороны дисплея и отсоедините, как в случае с клавиатурой, три шлейфа, которые идут от тачпада, сканера отпечатков пальцев и кнопки включения на системную плату. Кабель динамиков подключен с помощью четырехконтактного штекера.

Извлекаем жесткий диск

Извлекаем жесткий диск ноутбука
Извлекаем жесткий диск ноутбука

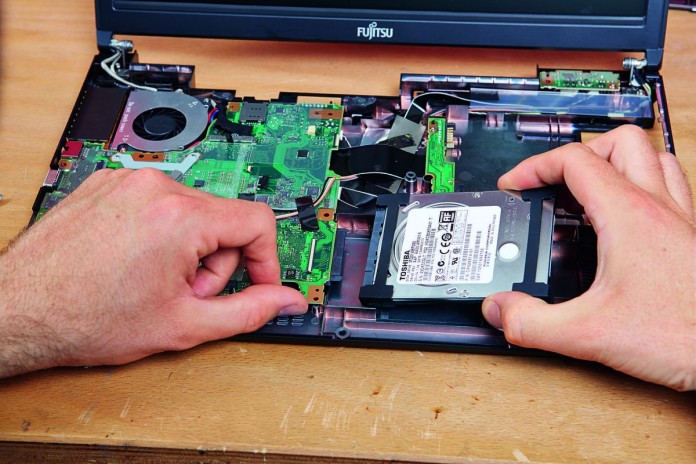

Теперь вы видите тыльную сторону системной платы (деталь зеленого цвета) с установленным справа жестким диском. Жесткий диск в Lifebook E753 подключен к системной плате напрямую и прижимается к разъему с помощью кусочка губчатой резины.

Чтобы заменить диск на модель большей емкости или установить SSD-диск, отсоедините вначале шлейф, идущий поперек системной платы. Затем извлеките вставку из губчатой резины и потяните жесткий диск на себя. Вставьте резиновые упоры в новый диск и установите его в обратной последовательности.

Отсоединение беспроводной антенны

Отсоединение беспроводной антенны ноутбука
Отсоединение беспроводной антенны ноутбука

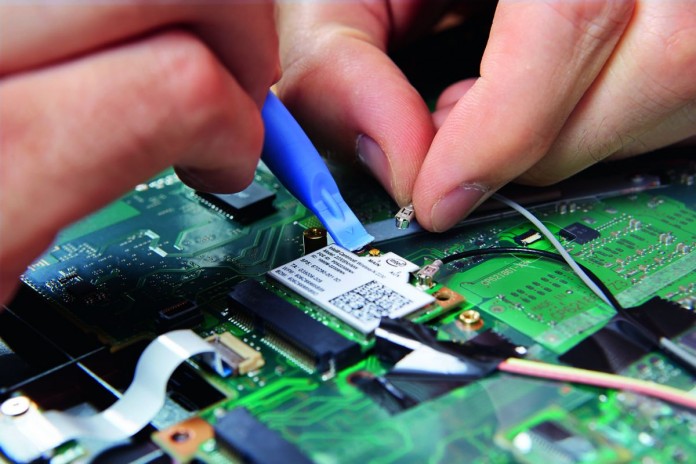

Беспроводной модуль представляет собой плату шириной 3 см, которая в Lifebook устанавливается в слот miniPCIe под клавиатурой и подключается к двум антенным проводам. Чтобы заменить его на модель с поддержкой диапазона частот 5 ГГц (например, Intel Centrino Advanced-N 6235 стоимостью около 18 евро), отсоедините вначале провод антенны.

Запомните, какая антенна подключена к основному, а какая к вспомогательному штекеру (Aux). Подсуньте после этого плоский предмет, например, инструмент для вскрытия, под кабель вплотную к штекеру и вытащите его путем осторожного вращения.

Извлекаем модуль беспроводной связи

Извлекаем модуль беспроводной связи
Извлекаем модуль беспроводной связи

Слот miniPCIe устроен так же, как и крепление оперативной памяти, с тем лишь отличием, что модуль беспроводной связи крепится не боковыми фиксаторами, а простым винтом. Открутите его, поднимите плату и извлеките ее из слота. При подключении антенн к новому модулю следите за тем, чтобы не перепутать антенны и основной и вспомогательные разъемы на модуле беспроводной связи.

Разборка системной платы

Разборка системной платы ноутбука
Разборка системной платы ноутбука

Чтобы добраться до процессора, необходимо разобрать системную плату. Для этого открутите шесть винтов, с помощью которых она крепится, а также отсоедините штекер модуля беспроводной связи и два штекера справа под вентилятором. После этого осторожно приподнимите системную плату со стороны разъема VGA и осторожно положите ее на противоположную сторону.

Снимаем кулер

Снимаем кулер
Снимаем кулер

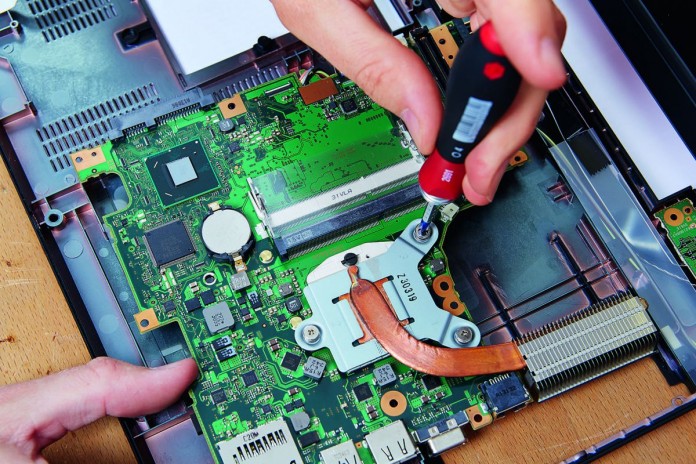

Открутите три винта, с помощью которых кулер крепится к системной плате. После этого с тыльной стороны выпадет кронштейн. Вначале отделите от процессора кулер, затем тепловые трубки и радиатор вентилятора. Сборка осуществляется в обратной последовательности.

Снимаем ЦП

Снимаем ЦП ноутбука
Снимаем ЦП ноутбука

Перед тем как приступить, сделайте фотографию того, как расположен процессор; решающее значение имеет то, куда обращен желтый треугольник на ЦП.

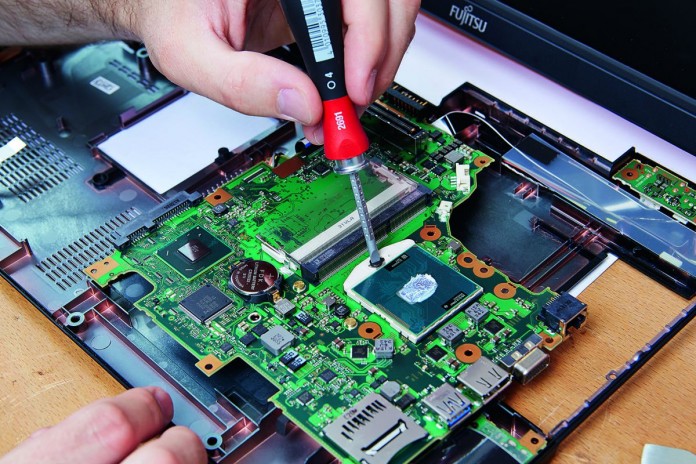

Процессор зафиксирован одним винтом, который расположен рядом с ЦП. Поверните его с помощью небольшой шлицевой отвертки на 180 градусов против часовой стрелки, после этого процессор выйдет из фиксации. Возьмитесь за него сбоку и извлеките из сокета.

После установки и фиксации нового процессора нанесите на него немного термопасты. Установите кулер и соберите остальные детали.
