Меняем вентилятор системы охлаждения ноутбука

Меняем вентилятор системы охлаждения ноутбука

Громко ревущие вентиляторы часто не дают покоя пользователям старых моделей ноутбуков. Операция по их профилактике или замене может продлиться долго.

Громко ревущие вентиляторы часто не дают покоя пользователям старых моделей ноутбуков. Операция по их профилактике или замене может продлиться долго.

На примере ноутбука Medion MD 97900 2006 года выпуска мы покажем, как подступиться к вентилятору системы охлаждения. Если он громко шумит, его нужно смазать, почистить от пыли или заменить — необходимые запчасти почти для всех моделей ноутбуков можно найти на eBay. Если звук у вентилятора нормальный, но он долго работает на высоких оборотах, должна помочь очистка решетки вентилятора и новая теплопроводная паста.

1. Откручиваем винты. Для того, чтобы получить доступ к системе охлаждения портативного компьютера, сначала потребуется открутить винты на нижней части корпуса. Извлеките все съемные детали (аккумулятор, оптический привод DVD, накопитель информации, модули оперативной памяти, беспроводной адаптер WLAN). Переверните компьютер и полностью откройте дисплей. Отщелкните защелки клавиатуры, если потребуется, открутите винты и снимите клавиатуру.

Ремонт ноутбука

2. Демонтируем дисплей. От дисплея к материнской плате идет толстый дисплейный кабель и две тонкие антенны беспроводной сети Wi-Fi. Антенны необходимо извлечь из корпуса (для этого должна быть снята карта WLAN). Чтобы ослабить штекер мониторного кабеля, тяните не за кабель, а за черное пластиковое ушко, находящееся под другим плоским кабелем. Ослабьте по три винта, которыми к корпусу ноутбука прикреплены оба дисплейных шарнира.

Ремонт ноутбука

3. Снимаем верхнюю часть корпуса. Ослабьте плоский кабель кнопочной панели вверху клавиатуры, затем демонтируйте планку, закрепленную тремя винтами. Снимите с материнской платы штекер датчика закрытия крышки и открепите верхнюю пластиковую часть корпуса компьютера по всему периметру, не прикладывая при этом слишком больших усилий. Для выполнения этой операции желательно воспользоваться пластиковым инструментом, чтобы не повредить корпус. Если в каком-то месте процесс застопорится, проверьте, не пропустили ли вы винт на нижней части корпуса.

Ремонт ноутбука

4. Демонтируем материнскую плату. Отсоедините все пять штекеров материнской платы и удалите левый динамик. Затем ослабьте два винта, которыми материнская плата крепится к корпусу, и извлеките ее.

Ремонт ноутбука

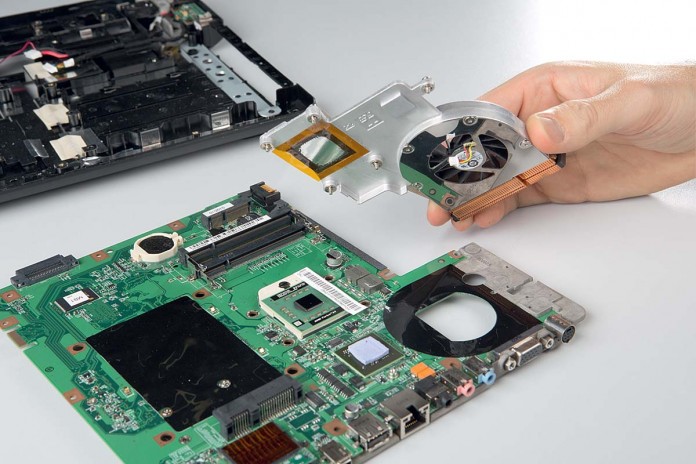

5. Демонтируем кулер. Отсоедините штекер вентилятора на верхней стороне материнской платы. Поверните плату, ослабьте пять винтов радиатора и снимите его.

Ремонт ноутбука

6. Замена вентилятора. Вентилятор крепится к радиатору четырьмя винтами. Открутите его, почистите изнутри с помощью пылесоса или продуйте сжатым воздухом из баллончика, при необходимости замените вентилятор. Очистите процессор и опорную поверхность радиатора салфеткой из микрофибры, смоченной пропиловым спиртом, и нанесите небольшое количество теплопроводной пасты. При сборке тщательно проверьте, все ли болты и штекеры снова находятся на своих местах, чтобы вновь не разбирать компьютер.

Замена кулера ноутбука
